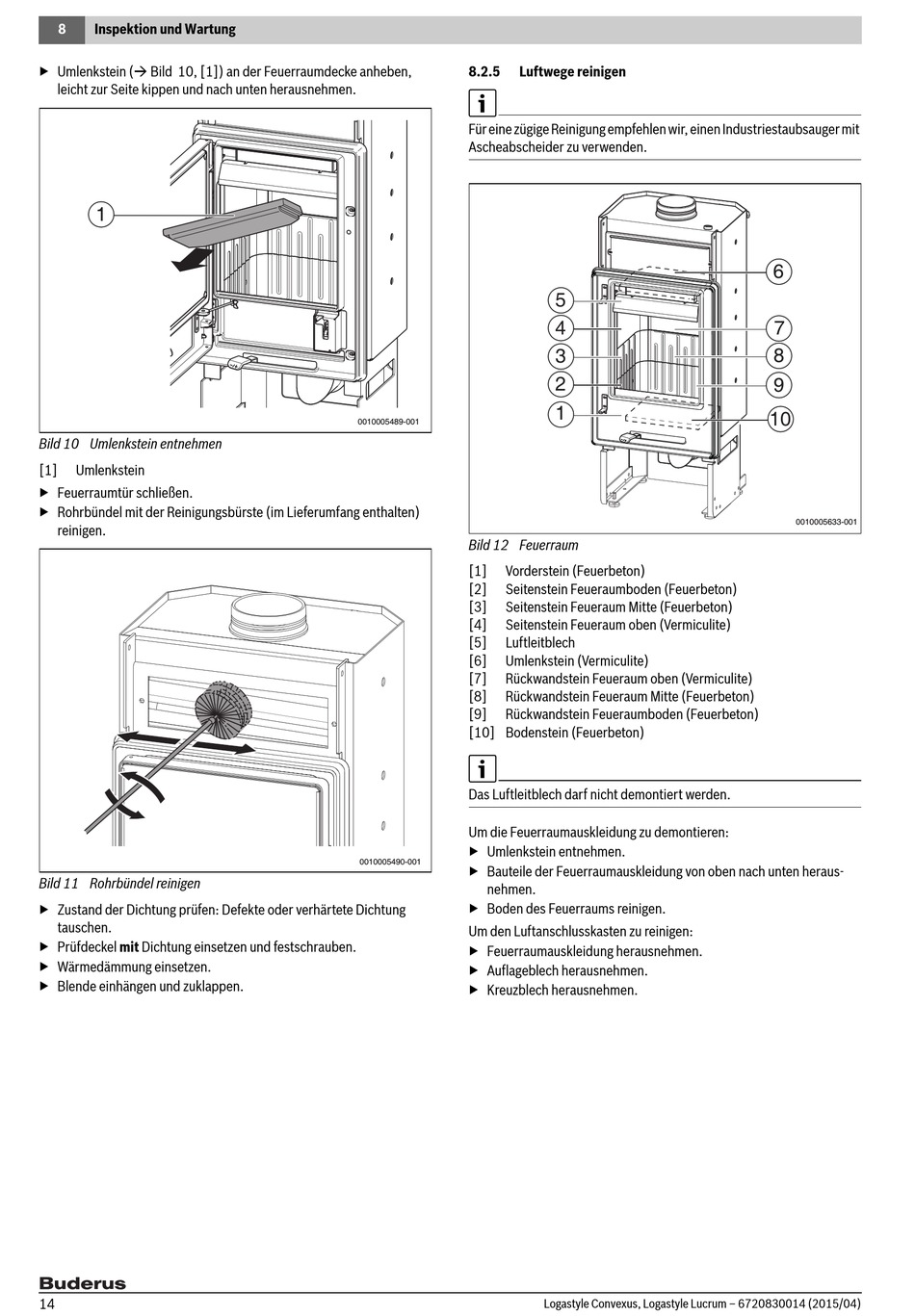

8 Inspektion und Wartung
▶ Umlenkstein ( Bild 10, [1]) an der Feuerraumdecke anheben,
leicht zur Seite kippen und nach unten herausnehmen.
1
Bild 10 Umlenkstein entnehmen
[1] Umlenkstein
▶ Feuerraumtür schließen.
▶ Rohrbündel mit der Reinigungsbürste (im Lieferumfang enthalten)
reinigen.
Bild 11 Rohrbündel reinigen
▶ Zustand der Dichtung prüfen: Defekte oder verhärtete Dichtung
tauschen.
▶ Prüfdeckel mit Dichtung einsetzen und festschrauben.
▶ Wärmedämmung einsetzen.
▶ Blende einhängen und zuklappen.
14
8.2.5

Luftwege reinigen

Für eine zügige Reinigung empfehlen wir, einen Industriestaubsauger mit
Ascheabscheider zu verwenden.
0010005489-001
Bild 12 Feuerraum
[1] Vorderstein (Feuerbeton)
[2] Seitenstein Feueraumboden (Feuerbeton)
[3] Seitenstein Feueraum Mitte (Feuerbeton)
[4] Seitenstein Feueraum oben (Vermiculite)
[5] Luftleitblech
[6] Umlenkstein (Vermiculite)
[7] Rückwandstein Feueraum oben (Vermiculite)
[8] Rückwandstein Feueraum Mitte (Feuerbeton)
[9] Rückwandstein Feueraumboden (Feuerbeton)
[10] Bodenstein (Feuerbeton)
Das Luftleitblech darf nicht demontiert werden.
Um die Feuerraumauskleidung zu demontieren:
▶ Umlenkstein entnehmen.
0010005490-001
▶ Bauteile der Feuerraumauskleidung von oben nach unten heraus-
nehmen.
▶ Boden des Feuerraums reinigen.
Um den Luftanschlusskasten zu reinigen:
▶ Feuerraumauskleidung herausnehmen.
▶ Auflageblech herausnehmen.
▶ Kreuzblech herausnehmen.
5
4
3
2
1
Logastyle Convexus, Logastyle Lucrum – 6720830014 (2015/04)
6
7
8
9
10
