Verwandte Anleitungen für GROWCONTROL FANBASE II
Inhaltszusammenfassung für GROWCONTROL FANBASE II

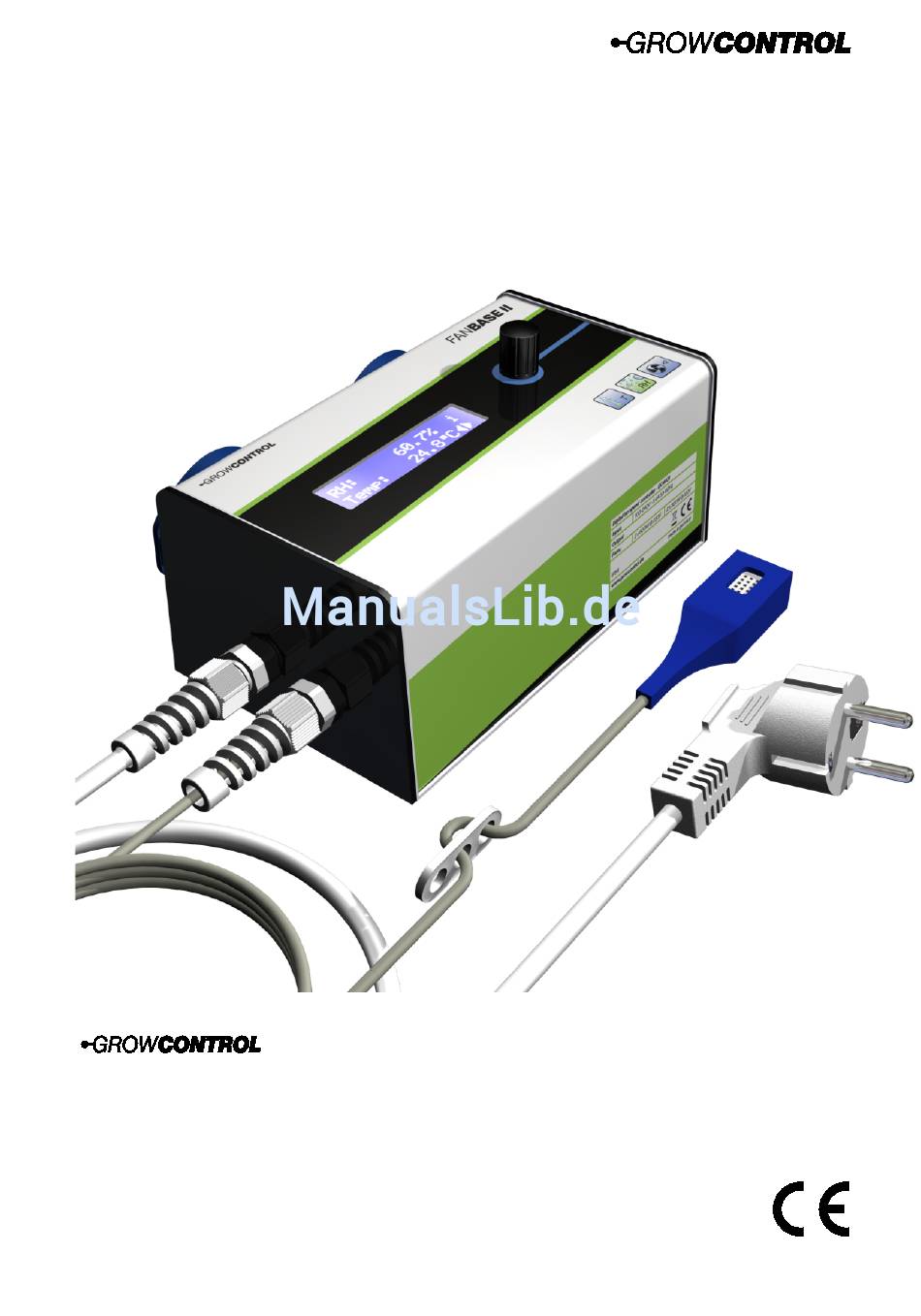

- Seite 1 Original-Bedienungsanleitung BASE II Digitaler Klimacontroller zur Temperatur- und Luftfeuchteregelung Schlosserstraße 25 60322 Frankfurt – Germany Mail: info@growcontrol.de Web: www.growcontrol.de...
-
Seite 2: Inhaltsverzeichnis
Bewahren Sie diese Bedienungsanleitung sorgfältig auf, und machen Sie diese allen Anwendern zugänglich. • Übergeben Sie diese Anleitung bei Weitergabe des Geräts. Mit freundlicher Empfehlung GrowControl Inhalt Sicherheitshinweise ............................3 Bestimmungsgemäßer Gebrauch ....................... 5 Gerätebeschreibung ............................5 Inbetriebnahme ..............................7 Bedienung ................................ -
Seite 3: Sicherheitshinweise
Bedienungsanleitung BASE II 1 Sicherheitshinweise Neben den sicherheitstechnischen Hinweisen in den einzelnen Kapiteln dieser Bedienungs- anleitung sind folgende Bestimmungen jederzeit strikt zu beachten. Wie jedes elektrische Gerät ist dieser digitale Klimacontroller vorsichtig und umsichtig zu betreiben, um Gefahren durch elektrische Schläge zu vermeiden. Stromschlag Warnung! •... - Seite 4 Bedienungsanleitung BASE II Reparatur Warnung! • Das Gerät darf nicht geöffnet werden. • Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich bei Reparaturen an den Kundenservice oder an einen autorisierten Händler.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Bedienungsanleitung BASE II 2 Bestimmungsgemäßer Gebrauch Dieser digitale Klimacontroller ist zur Drehzahlregelung von Ventilatoren bestimmt. Das Gerät ist nicht zur Ansteuerung sonstiger Betriebsmittel geeignet. Schützen Sie den Luftfeuchtigkeits- und Temperatursensor vor Nässe. Setzen Sie keiner Luftfeuchtigkeit oberhalb von 95% aus. Der Sensor kann dadurch beschädigt werden. - Seite 6 Bedienungsanleitung BASE II 1 Display 2 Drehknopf zur Bedienung des Geräts 3 Digitaler Temperatursensor 4 Netzstecker 5 Steckdose zum Anschluss des Zuluft-Ventilators (Intake/Zuluft) 6 Steckdose zum Anschluss des Abluft-Ventilators (Exhaust/Abluft) 7 Dreilochscheibe zur Aufhängung des Sensors...
-
Seite 7: Inbetriebnahme
Bedienungsanleitung BASE II 4 Inbetriebnahme Um eine erhöhte Geräuschentwicklung und Belastung der Ventilatoren zu vermeiden, ist es sinnvoll zur Inbetriebnahme stets zuerst die Ventilatoren an das Gerät anzuschließen und erst danach den Netzstecker mit der Stromversorgung zu verbinden. Positionieren Sie den Temperatursensor (3) an einer geeigneten Stelle. Diese ist üblicherweise an den Spitzen der Pflanzen im Pflanzraum. -
Seite 8: Menü-Übersicht
Bedienungsanleitung BASE II 6 Menü-Übersicht 1. Ebene RH Min/Max T Min/Max „Info“ Start Home-Screen Löschen Min/Max Zur Menüebene Lüfter- „Setup“ Drehzahlen Uhrzeit/ Modus 2. Ebene Abbrechen & Luftfeuchte (RH) „Setup“ zurück Sollwert 2.19 Speichern & Temperatur (T) zurück Sollwert 2.18 Display- Abluft MIN Tag Abschaltung... -
Seite 9: Das Menü Und Seine Funktionen Im Detail
Bedienungsanleitung BASE II 7 Das Menü und seine Funktionen im Detail 1.1 Home-Screen: 1.5 Aktuelle Lüfter-Drehzahlen 60.7A i TempC 24.8ACBC Lufter Drehz.C i ZuC 42AAbC 72ABC Diese Anzeige ist die Standardansicht. Sie zeigt die aktuelle Luftfeuchtigkeit (RH) Diese Anzeige zeigt die momentanen und die Temperatur (Temp). - Seite 10 Bedienungsanleitung BASE II 2. Menüebene „Setup“ 2.1 Sollwert RH Das Ändern eines Wertes sei hier am Sollwert Beispiel des Sollwertes für die Luftfeuchtig- keit erklärt: Stellen Sie hier den gewünschten Wert Gehen Sie im Menü zur Anzeige (Sollwert) für die Luftfeuchtigkeit (RH) „Sollwert RH“...
-
Seite 11: Zuluft-Ventilator Tag Min
Bedienungsanleitung BASE II 2.4 Abluft-Ventilator Tag MAX minimal mögliche Ventilator-Luftstrom liegt bei 25%. Zusätzlich kann hier „AUS“ Abluft eigestellt werden. Mit dieser Einstellung Tag MAXC 100ABC wird der Zuluft-Ventilator deaktiviert. Stellen Sie hier den maximalen Luftstrom Vergewissern sich, dass sich Abluft-Ventilators während Ventilator bei der eingestellten Minimal-... -
Seite 12: Zuluft-Ventilator Nacht Min
Bedienungsanleitung BASE II Nachtphase ein. Der hier eingestellte 2.9 Abweichung für Reduz. Drehzahl Luftstrom wird niemals überschritten. Abweich. reduz F Bitte beachten Sie, dass dieser Wert nicht Drehz.C 1.0ACBC kleiner sein darf als der unter „2.6 Abluft- Ventilator Nacht MIN“ eingestellte. -
Seite 13: Temperatureinheit
Bedienungsanleitung BASE II der des Abluft-Ventilators zu erhöhen. Ist 2.12 Uhrzeit ein Unterdruck von -30% eingestellt, und UhrzeitC arbeitet der Abluft-Ventilator momentan 12C34 auf 60% seiner maximalen Leistung, so läuft der Zuluft-Ventilator auf 90% seiner Stellen Sie hier die Uhrzeit ein. Tipp: Um die maximalen Leistung. -
Seite 14: Speichern & Zurück
Bedienungsanleitung BASE II 2.16 Sprache 2.18 Speichern & zurück SpracheC Speichern D Deutsch zuruck Wählen gewünschte Menü- Drücken Sie den Drehknopf, um die vor- Sprache (Englisch/Deutsch). genommenen Änderungen zu speichern und zum „Home-Screen“ zurückzukehren. 2.17 Displayabschaltung 2.19 Abbrechen & Zurück Displayab- schaltungC100sBC Abbrechen D... -
Seite 15: Technische Daten
Bedienungsanleitung BASE II Problem Ursache Abhilfe Einer oder mehrere Aus- Der Ausgang oder die Das Gerät muss durch den gänge (Steckdosen am Ausgänge wurden durch Hersteller oder einen autorisierten Gerät) funktionieren Anschluss eines falschen Händler instandgesetzt werden. nicht, obwohl das oder defekten Gerätes Display leuchtet. -
Seite 16: Entsorgung
Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. 11 Service GrowControl will Ihnen stets einen optimalen Service bieten. Um sich mit dem Kundenservice in Verbindung zu setzen, nehmen Sie unter info@growcontrol.de Kontakt mit uns auf. 12 Garantie Es wird gewährleistet, dass dieses Produkt bis ein (1) Jahr nach Erstkaufdatum frei von...
