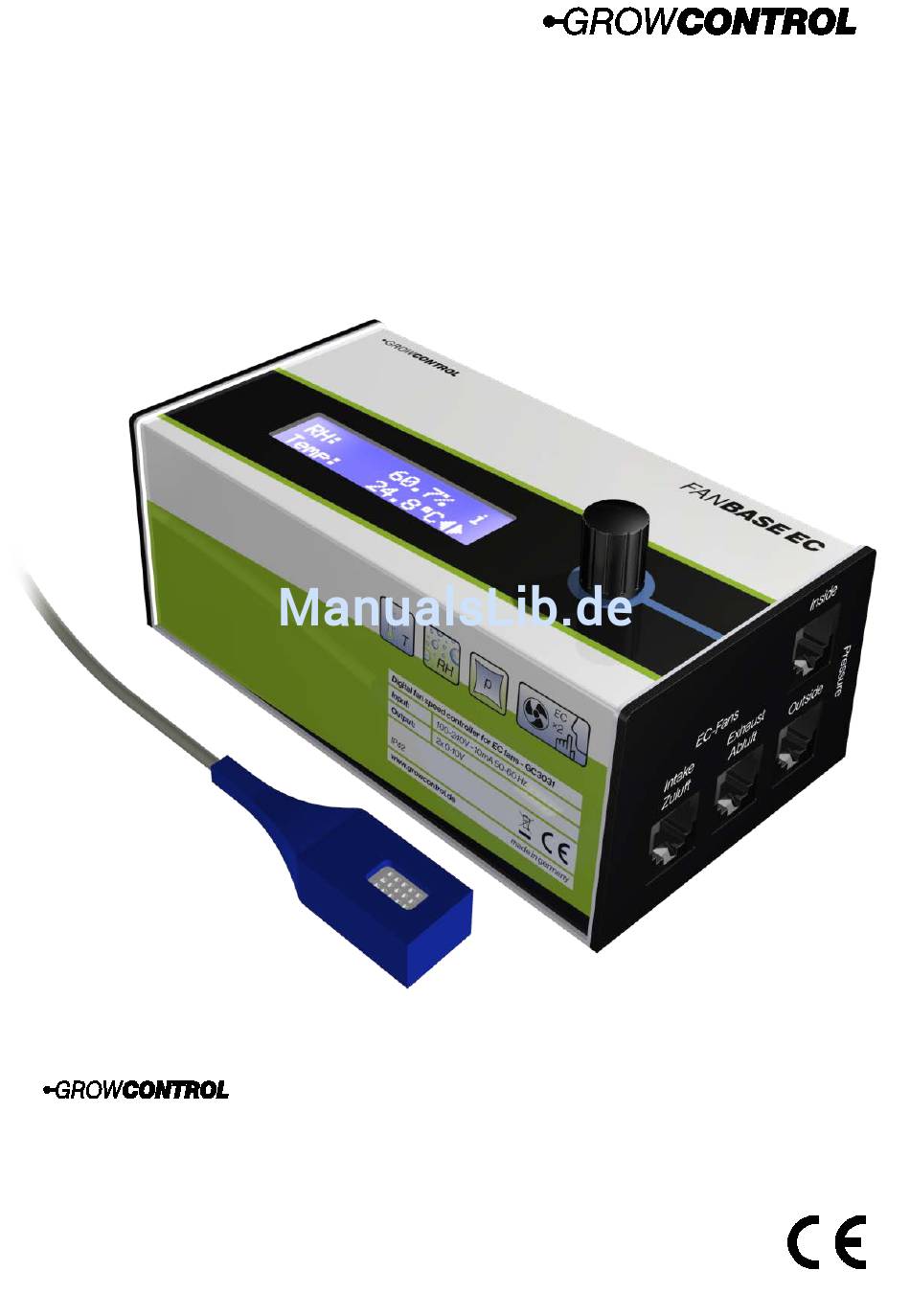

- Seite 1 Bedienungsanleitung Original- BASE EC Digitaler Klimacontroller für EC-Ventilatoren Schlosserstraße 25 60322 Frankfurt – Germany Mail: info@growcontrol.de Web: www.growcontrol.de...
-
Seite 2: Inhaltsverzeichnis
Bewahren Sie diese Bedienungsanleitung sorgfältig auf, und machen Sie diese allen Anwendern zugänglich. • Übergeben Sie diese Anleitung bei Weitergabe des Geräts. Mit freundlicher Empfehlung GrowControl Inhalt Sicherheitshinweise ............................. 3 Bestimmungsgemäßer Gebrauch ......................5 Gerätebeschreibung ............................ 5 Inbetriebnahme ............................7 Bedienung .............................. -
Seite 3: Sicherheitshinweise
Bedienungsanleitung BASE EC 1 Sicherheitshinweise Neben den sicherheitstechnischen Hinweisen in den einzelnen Kapiteln dieser Bedienungs- anleitung sind folgende Bestimmungen jederzeit strikt zu beachten. Wie jedes elektrische Gerät ist dieser digitale Klimacontroller vorsichtig und umsichtig zu betreiben, um Gefahren durch elektrische Schläge zu vermeiden. Stromschlag Warnung! •... -
Seite 4: Bedienung
Bedienungsanleitung BASE EC Reparatur Warnung! • Das Gerät darf nicht geöffnet werden. • Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich bei Reparaturen an den Kundenservice oder an einen autorisierten Händler. -
Seite 5: Bestimmungsgemäßer Gebrauch

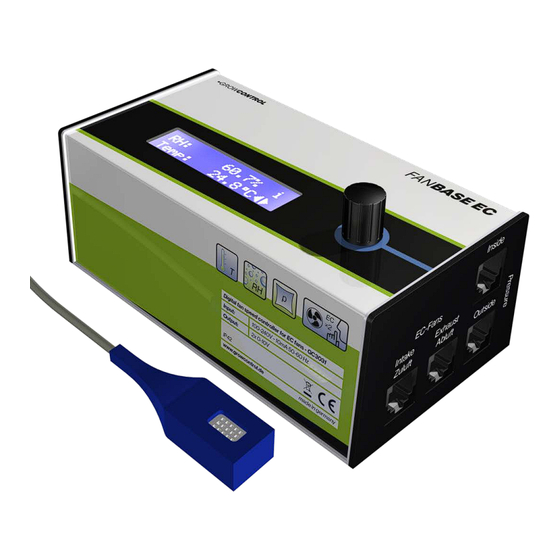

Bedienungsanleitung BASE EC 2 Bestimmungsgemäßer Gebrauch Dieser digitale Klimacontroller ist zur Drehzahlregelung von handelsüblichen EC-Ventilatoren bestimmt. Das Gerät ist nicht zur Ansteuerung sonstiger Betriebsmittel geeignet. Schützen Sie den Luftfeuchtigkeits- und Temperatursensor vor Nässe. Setzen Sie keiner Luftfeuchtigkeit oberhalb von 95% aus. Der Sensor kann dadurch beschädigt werden. - Seite 6 Bedienungsanleitung BASE EC 1 Display 2 Drehknopf zur Bedienung des Geräts 3 RJ45-Buchse zum Anschluss des/der Zuluft-Ventilatoren 4 RJ45-Buchse zum Anschluss des/der Abluft-Ventilatoren 5 RJ45-Buchse zum Anschluss der Unterdrucksensoren (2x) 6 Digitaler Sensor für Luftfeuchtigkeit und Temperatur 7 Netzstecker 8 Dreilochscheibe zum Aufhängen des Sensors...
-
Seite 7: Inbetriebnahme
Bedienungsanleitung BASE EC 4 Inbetriebnahme Positionieren Sie den Luftfeuchtigkeits- und Temperatursensor (6) an einer geeigneten Stelle. Diese ist üblicherweise an den Spitzen der Pflanzen im Pflanzraum. Verwenden Sie die mitgelieferte Dreilochscheibe (8), um den Sensor aufzuhängen. Der Sensor sollte nicht unmittelbar dem Nebelstrahl eines Luftbefeuchters ausgesetzt sein. -
Seite 8: Menü-Übersicht
Bedienungsanleitung BASE EC 6 Menü-Übersicht 1. Ebene RH Min/Max T Min/Max „Info“ Löschen Unterdruck Min/Max in Pa Start Lüfter-Drehzahl Home-Screen Zuluft Lüfter-Drehzahl Zur Menüebene Abluft Uhrzeit/ Modus „Setup“ 2. Ebene Luftfeuchte (RH) Abbrechen & Temperatur (T) Sollwert zurück „Setup“ 2.22 Speichern &... -
Seite 9: Das Menü Und Seine Funktionen Im Detail
Bedienungsanleitung BASE EC 7 Das Menü und seine Funktionen im Detail 1. Menüebene „Info“ 1.5 Löschen MIN/MAX 1.1 Home-Screen Drucken fur 60.7A i losch. MIN/MAXBC TempC 24.8ACBC gespeicherten Minimal- Diese Anzeige ist die Standardansicht. Sie Maximalwerte zurückzusetzen, drücken zeigt die aktuelle Luftfeuchtigkeit (RH) Sie den Drehknopf, während dieses Display und die Temperatur (Temp). - Seite 10 Bedienungsanleitung BASE EC 1.8 Info Uhr/Modus Sollwert 12C34C56 ModusC Tag Diese Anzeige zeigt die aktuelle Uhrzeit Schließen Sie die Einstellung durch und ob gerade „Tag“ oder „Nacht“ ist. Dies Drücken des Drehknopfes ab. wird durch die Ein- und Ausschaltzeiten der Zeitschaltuhr bestimmt.
-
Seite 11: Abluft-Ventilator Nacht Min
Bedienungsanleitung BASE EC Abluft-Ventilator Tag MIN 2.7 Abluft-Ventilator Nacht MIN Abluft Abluft Tag MINC 50ABC Nacht MINC 50ABC Stellen Sie hier den minimalen Luftstrom Stellen Sie hier den minimalen Luftstrom Abluft-Ventilators während Abluft-Ventilators während Tagphase ein. Der hier eingestellte Luft- Nachtphase ein. -
Seite 12: Kalibrierung Unterdrucksensoren
Bedienungsanleitung BASE EC 2.10 Unterdruck in % 2.12 Kalibrierung Unterdrucksensoren UnterdruckC Drucksensoren 10ABC Kalibrieren Diese Einstellung hat unterschiedliche Drücken Sie auf den Drehknopf, während Auswirkungen, je nachdem, ob Unter- diese Anzeige angezeigt wird, um die drucksensoren angeschlossen sind, oder Drucksensoren zu kalibrieren. Der Vorgang nicht: dauert etwa eine Minute. - Seite 13 Bedienungsanleitung BASE EC Hoch - Bei Überschreiten der eingestellten 2.19 Sprache Luftfeuchtigkeit um 5% RH wird der Luft- SpracheC strom erhöht. Eine Abweichung von 3 °C Deutsch gegenüber der Solltemperatur wird zu- gelassen. Wählen gewünschte Menü- Sprache (Englisch/Deutsch). 2.15 Uhrzeit 2.20 Displayabschaltung UhrzeitC 12C34...
-
Seite 14: Anhang Zu Kapitel 7
Bedienungsanleitung BASE EC Beachten Sie hierzu auch die folgende 8 Anhang zu Kapitel 7 Anmerkung. Um die Menübeschreibung übersichtlich zu halten, haben wir weitere detailliertere 2.3/2.6 Abluft-Ventilator MAX: Erklärungen hier separat platziert: Bitte beachten Sie, dass dieser Wert nicht kleiner sein darf als der unter „2.4 Abluft- 2.4 Unterdruck in Ventilator Tag MIN“... -
Seite 15: Technische Daten
Bedienungsanleitung BASE EC Problem Ursache Abhilfe Die vom Sensor Der Sensor wurde einer zu Der Sensor sollte ersetzt werden. erfassten Messwerte großen Feuchtigkeit (Nässe) Oder: sind ungenau oder die ausgesetzt. Schritt 1: Setzen Sie den Sensor für Luftfeuchtigkeit wird zwei Stunden einer Temperatur dauerhaft mit 99.9% RH von 50-60°C und einer angezeigt. -
Seite 16: Entsorgung
Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. 12 Service GrowControl will Ihnen stets einen optimalen Service bieten. Um sich mit dem Kundenservice in Verbindung zu setzen, nehmen Sie unter info@growcontrol.de Kontakt mit uns auf. 13 Garantie Es wird gewährleistet, dass dieses Produkt bis ein (1) Jahr nach Erstkaufdatum frei von...
