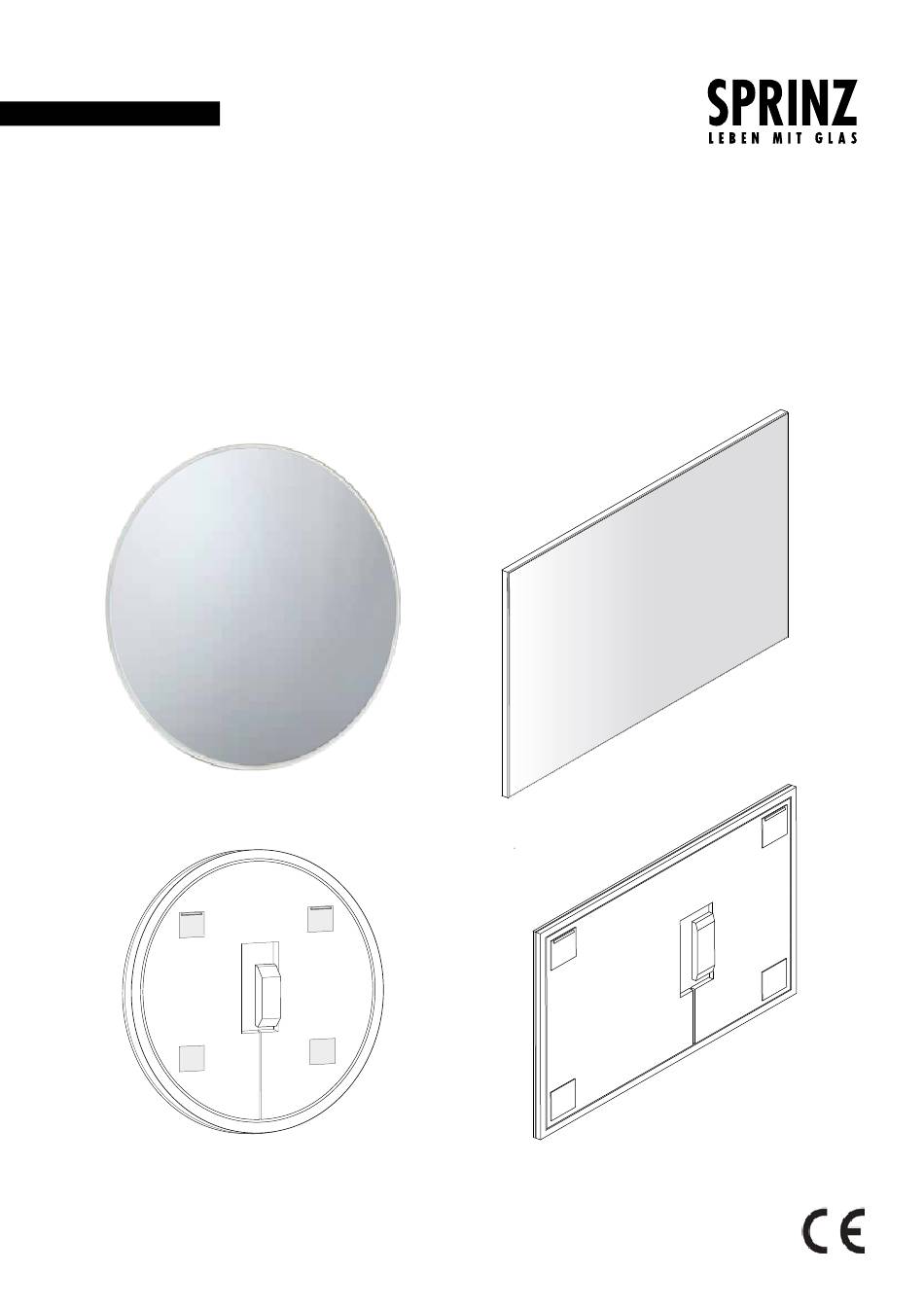

- Seite 1 Montageanleitung Stand 09/2022 Smart-Line 4.0 rund eckig...
-
Seite 2: Lieferumfang
Montage FLÄCHENSPIEGEL Verpackter Spiegel Ü Montageanleitung aus der Tüte entnehmen. Verpackung Spiegel rund bzw. eckig Ü Verpackung entfernen Ü Inhalt prüfen rund bzw. eckig Lieferumfang Ü Rundspiegel bzw. Rechteckspiegel Hoch- oder Querformat Ü Magnete Ü Schrauben Ü Dübel... - Seite 3 Montage FLÄCHENSPIEGEL Hinweis vor der Montage! (Skizze gilt gleichermaßen für die eckige bzw. runde Version des Spiegels) Gefahrenbereich Ü Bitte beachten Sie, dass die Montage Bereich 3 Bereich 2 Bereich 1 Bereich 1 nur im Gefahrenbereich 3 erlaubt ist! Spiegelmaß rund: Durchmesser 700 mm eckig: Hochformat 700 x 900 mm / 850 x 1200 mm...
- Seite 4 Montage FLÄCHENSPIEGEL Höhe des Spiegels festlegen (Skizzen gelten gleichermaßen für die runde/eckige Version des Smart-Line 4.0) Es ist die Oberkante des Spiegel (Höhe 2000 mm) in Verbindung mit einem Waschtisch festzulegen. Sie fixieren einen Mittelpunkt. Metallplatte 100 mm Bohrloch Reissen Sie jeweils das Borlochauf den Metall- platten an.
- Seite 5 Montage FLÄCHENSPIEGEL Prüfen Sie vor dem Bohren den Verlauf eventueller Elektro- oder Rohrverläufe. Für entstehende Schäden durch Nichtbe- achtung, übernehmen wir keine Haftung. Ü Nach Setzen des ersten Magneten, mit einer Wasserwaage das zweite Loch anreissen. Ü Für die unteren Magnete gehen Sie gleichermaßen vor.
- Seite 6 Montage FLÄCHENSPIEGEL Befestigung Ü Wandsituation prüfen. Ü Gleichen Sie Differenzen mit Ausgleichsmaterial aus, nicht im Lieferumfang enthalten. Stromanschluss Ü Stromanschlusskabel des Trafos mit dem Wandanschlusskabel verbinden. HINWEIS Nur vom Fachmann anschließen lassen! rund bzw. eckig Transformator Transformator...
- Seite 7 Montage FLÄCHENSPIEGEL Aufhängen des Flächenspiegels Ü Spiegel mit den Bügeln auf die Magnetkante setzen, und den Flächenspiegel absenken, bis er auf den unteren Magneten aufliegt. Bügel HINWEIS Die hervorstehenden Bügel der Metallplatten, müssen unbedingt auf den oberen Magneten aufsitzen.
- Seite 8 Für Produktmängel und Folgeschäden, die aus einer von dieser Anleitung abweichenden Montage oder einer unzulänglichen Montageausführung durch nicht ausreichend fachkundige Personen resultieren, besteht keine Haftung des Herstellers. Joh. Sprinz GmbH & Co. KG Lagerstraße 13 | D-88287 Grünkraut | Tel. +49 (0)751 560 80 0 Fax +49 (0)751 544 09 | badwelt@sprinz.eu www.sprinz.eu...
