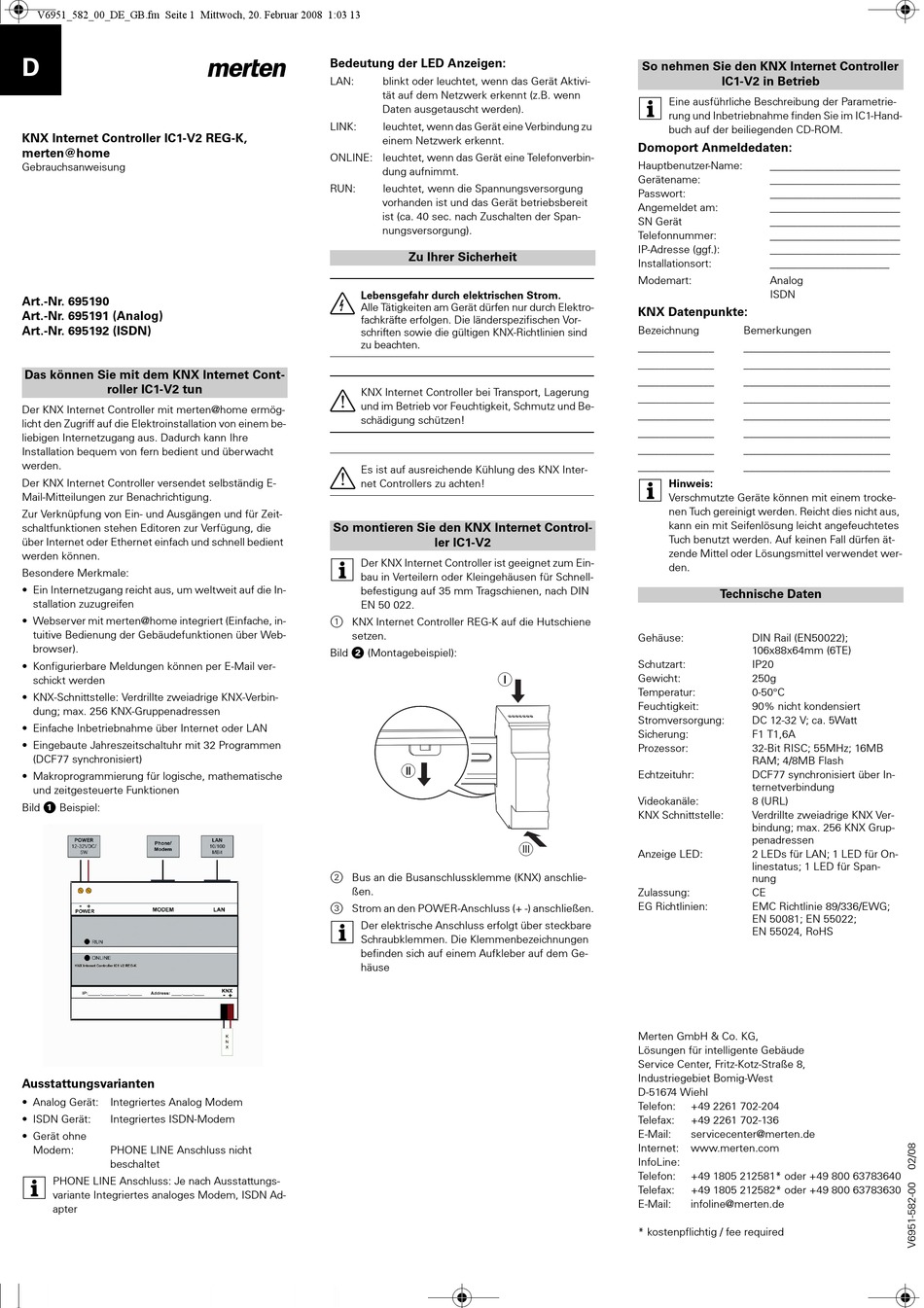

merten IC1-V2 REG-K Gebrauchsanweisung

D
KNX Internet Controller IC1-V2 REG-K,
merten@home
Gebrauchsanweisung
Art.-Nr. 695190
Art.-Nr. 695191 (Analog)
Art.-Nr. 695192 (ISDN)
Das können Sie mit dem KNX Internet Cont-
roller IC1-V2 tun
Der KNX Internet Controller mit merten@home ermög-
licht den Zugriff auf die Elektroinstallation von einem be-
liebigen Internetzugang aus. Dadurch kann Ihre
Installation bequem von fern bedient und überwacht
werden.
Der KNX Internet Controller versendet selbständig E-
Mail-Mitteilungen zur Benachrichtigung.
Zur Verknüpfung von Ein- und Ausgängen und für Zeit-
schaltfunktionen stehen Editoren zur Verfügung, die
über Internet oder Ethernet einfach und schnell bedient
werden können.
Besondere Merkmale:
• Ein Internetzugang reicht aus, um weltweit auf die In-
stallation zuzugreifen
• Webserver mit merten@home integriert (Einfache, in-
tuitive Bedienung der Gebäudefunktionen über Web-
browser).
• Konfigurierbare Meldungen können per E-Mail ver-
schickt werden
• KNX-Schnittstelle: Verdrillte zweiadrige KNX-Verbin-
dung; max. 256 KNX-Gruppenadressen
• Einfache Inbetriebnahme über Internet oder LAN
• Eingebaute Jahreszeitschaltuhr mit 32 Programmen
(DCF77 synchronisiert)
• Makroprogrammierung für logische, mathematische
und zeitgesteuerte Funktionen

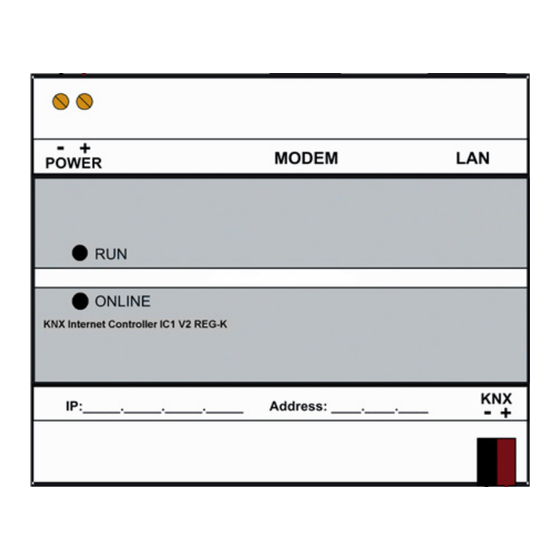

Bild ! Beispiel:
Ausstattungsvarianten
• Analog Gerät: Integriertes Analog Modem
• ISDN Gerät: Integriertes ISDN-Modem
• Gerät ohne
Modem: PHONE LINE Anschluss nicht
beschaltet
| PHONE LINE Anschluss: Je nach Ausstattungs-
variante Integriertes analoges Modem, ISDN Ad-
apter
Bedeutung der LED Anzeigen:
LAN: blinkt oder leuchtet, wenn das Gerät Aktivi-
tät auf dem Netzwerk erkennt (z.B. wenn
Daten ausgetauscht werden).
LINK: leuchtet, wenn das Gerät eine Verbindung zu
einem Netzwerk erkennt.
ONLINE: leuchtet, wenn das Gerät eine Telefonverbin-
dung aufnimmt.
RUN: leuchtet, wenn die Spannungsversorgung
vorhanden ist und das Gerät betriebsbereit
ist (ca. 40 sec. nach Zuschalten der Span-
nungsversorgung).
Zu Ihrer Sicherheit
¼
Lebensgefahr durch elektrischen Strom.
Alle Tätigkeiten am Gerät dürfen nur durch Elektro-
fachkräfte erfolgen. Die länderspezifischen Vor-
schriften sowie die gültigen KNX-Richtlinien sind
zu beachten.
½
KNX Internet Controller bei Transport, Lagerung
und im Betrieb vor Feuchtigkeit, Schmutz und Be-
schädigung schützen!
½
Es ist auf ausreichende Kühlung des KNX Inter-
net Controllers zu achten!
So montieren Sie den KNX Internet Control-
ler IC1-V2
| Der KNX Internet Controller ist geeignet zum Ein-
bau in Verteilern oder Kleingehäusen für Schnell-
befestigung auf 35 mm Tragschienen, nach DIN
EN 50 022.
1 KNX Internet Controller REG-K auf die Hutschiene
setzen.
Bild „ (Montagebeispiel):
2 Bus an die Busanschlussklemme (KNX) anschlie-
ßen.
3 Strom an den POWER-Anschluss (+ -) anschließen.
|
Der elektrische Anschluss erfolgt über steckbare
Schraubklemmen. Die Klemmenbezeichnungen
befinden sich auf einem Aufkleber auf dem Ge-
häuse
So nehmen Sie den KNX Internet Controller
IC1-V2 in Betrieb
| Eine ausführliche Beschreibung der Parametrie-
rung und Inbetriebnahme finden Sie im IC1-Hand-
buch auf der beiliegenden CD-ROM.
Domoport Anmeldedaten:
Hauptbenutzer-Name: ________________________
Gerätename: ________________________
Passwort: ________________________
Angemeldet am: ________________________
SN Gerät ________________________
Telefonnummer: ________________________
IP-Adresse (ggf.): ________________________
Installationsort: ______________________
Modemart: Analog
ISDN
KNX Datenpunkte:
Bezeichnung Bemerkungen
______________ ___________________________
______________ ___________________________
______________ ___________________________
______________ ___________________________
______________ ___________________________
______________ ___________________________
______________ ___________________________
______________ ___________________________
|
Hinweis:
Verschmutzte Geräte können mit einem trocke-
nen Tuch gereinigt werden. Reicht dies nicht aus,
kann ein mit Seifenlösung leicht angefeuchtetes
Tuch benutzt werden. Auf keinen Fall dürfen ät-
zende Mittel oder Lösungsmittel verwendet wer-
den.
Technische Daten
Gehäuse: DIN Rail (EN50022);
106x88x64mm (6TE)
Schutzart: IP20
Gewicht: 250g
Temperatur: 0-50°C
Feuchtigkeit: 90% nicht kondensiert
Stromversorgung: DC 12-32 V; ca. 5Watt
Sicherung: F1 T1,6A
Prozessor: 32-Bit RISC; 55MHz; 16MB
RAM; 4/8MB Flash
Echtzeituhr: DCF77 synchronisiert über In-
ternetverbindung
Videokanäle: 8 (URL)
KNX Schnittstelle: Verdrillte zweiadrige KNX Ver-
bindung; max. 256 KNX Grup-
penadressen
Anzeige LED: 2 LEDs für LAN; 1 LED für On-
linestatus; 1 LED für Span-
nung
Zulassung: CE
EG Richtlinien: EMC Richtlinie 89/336/EWG;
EN 50081; EN 55022;
EN 55024, RoHS
Merten GmbH & Co. KG,
Lösungen für intelligente Gebäude
Service Center, Fritz-Kotz-Straße 8,
Industriegebiet Bomig-West
D-51674 Wiehl
Telefon: +49 2261 702-204
Telefax: +49 2261 702-136
E-Mail: servicecenter@merten.de
Internet: www.merten.com
InfoLine:
Telefon: +49 1805 212581* oder +49 800 63783640
Telefax: +49 1805 212582* oder +49 800 63783630
E-Mail: infoline@merten.de
* kostenpflichtig / fee required
