merten 6167 Serie Gebrauchsanleitung

D
Raumtemperaturregler UP mit Tasterschnittstelle
4fach
Gebrauchsanleitung
ON
Art.-Nr. 6167.., 6168.., 6169..
Zu Ihrer Sicherheit
¼
GEFAHR
Lebensgefahr durch elektrischen Strom.
Der Raumtemperaturregeler mit Tasterschnitt-
stelle darf nur von ausgebildeten Elektrofachkräf-
ten montiert und angeschlossen werden.
Beachten Sie die länderspezifischen Vorschriften
sowie die gültigen KNX-Richtlinien.
½
VORSICHT
Das Gerät kann beschädigt werden.
- Betreiben Sie das Gerät nur innerhalb der in den
Technischen Daten angegebenen Spezifikatio-
nen.
Raumtemperaturregler mit Taster-
schnittstelle kennen lernen
Bestimmungsgemäßer Gebrauch
– Einzelraum-Temperaturregelung in KNX-Installatio-
nen
– Unterputz-Montage in Hohlwänden oder festen Wän-
den.
Produkteigenschaften
– Messung der Raumtemperatur und Vergleich mit
Temperatur-Sollwert
– Sollwert-Vorgabe durch Wahl der Betriebsart
– Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-
/Hitzeschutz
– Heiz- und Kühlbetrieb
– Heizen und Kühlen mit Grund- und Zusatzstufe
– Stellrad zur Sollwert-Korrektur
– Präsenz-Taste
– Status-LED
– Tasterschnittstelle mit vier Eingängen oder zwei Aus-
gängen, z. B. für Fensterkontakte, Taster, LED etc.
– Funktion der Eingänge: Schalten, Dimmen, Jalousie-
steuerung, Lichtszenennebenstelle, Helligkeits- oder
Temperatur-Wertgeber
– Optional: Externer Temperaturfühler zur Raumtempe-
raturmessung (Art.-Nr. 616790)
Anzeigen und Bedienelemente

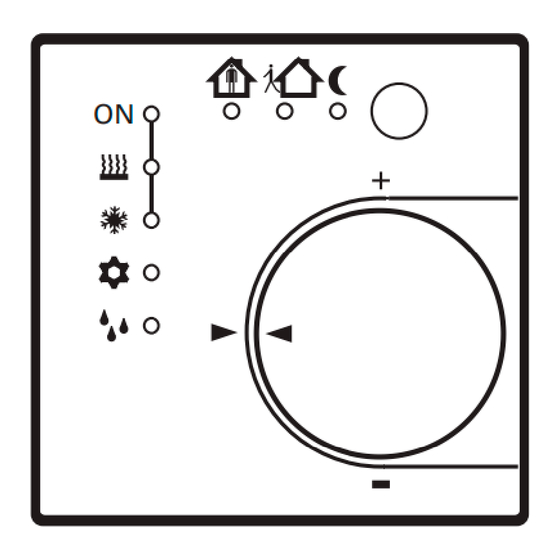

Bild !:
F G H
A
B
C
ON
D
E
C
A
Anzeige (LED) Heizen/Kühlen aktiv
B
Anzeige (LED) Heizbetrieb
C
Anzeige (LED) Kühlbetrieb
D
Betriebsmodus (LED) Frost-/Hitzeschutz
E
Anzeige Regler gesperrt (LED) (Taupunktbe-
trieb)
F
Betriebsmodus (LED) Komfort
G
Betriebsmodus (LED) Standby
H
Betriebsmodus (LED) Nacht
I
Präsenz-Taste
J
Stellrad
F H Betriebsmodus Komfortverlängerung (LED)
(Nacht)
F D Betriebsmodus Komfortverlängerung (LED)
(Frost-/Hitzeschutz)
Betriebsmodi und Status-LED
Der Regler vergleicht die aktuelle Raumtemperatur mit
der eingestellten Solltemperatur und steuert entspre-
chend dem aktuellen Bedarf Heiz- und Kühlgeräte an.
Der Temperatur-Sollwert hängt vom aktuellen Betriebs-
modus ab und kann über das Stellrad (Bild !, J) vari-
iert werden. Die Betriebsmodi und der aktuelle
Reglerstatus werden mittels Status-LED (Bild !) ange-
zeig.
So montieren Sie den Raumtemperatur-
regler mit Tasterschnittstelle
Bild „: Gerät montieren und anschließen
A
B
C
Das Gerät besteht aus Klemmen-Einsatz mit Tragring
und Elektronik-Aufsatz (Bild „).
– Regler nicht in Mehrfachkombinationen mit elektri-
schen Geräten einsetzen, da deren Wärmeentwick-
lung die Temperaturmessung des Reglers
beeinflusst.
– Regler nicht in der Nähe von Wärmequellen wie E-
Herde, Kühlschränke, Zugluft oder Sonneneinstrah-
lung montieren, da dies die Temperaturmessung des
Reglers beeinflusst.
– Optimale Montagehöhe ca. 1,5 m.
1
– Montage in Unterputz-Geräte-Dose nach DIN 49073
oder in Aufputzdose.
– Empfehlung: Tiefe Dose benutzen.
– Eingangsleitungen nicht parallel zu Netzleitungen ver-
legen. Andernfalls kann es zu störenden EMV-Ein-
kopplungen kommen.
I
– Verlegebedingungen für SELV beachten.
J
1 Klemmen-Einsatz (Bild „, A) und Elektronik-Auf-
satz (Bild „, C) voneinander trennen.
Bild §: Schließen Sie den KNX an.
OBEN
2 Busleitung mit Anschlussklemme (Bild §, B) an
Klemmen-Einsatz anschließen.
Bild $: Schließen Sie die Binäreingänge an
.
1
1 Binäreingänge E1...E4: Fensterkontakte, Schlie-
ßer- oder Öffner-Taster an Klemmleiste (Bild §,
A) zwischen Klemmen 1 und 2...5 anschließen
(Bild $,A).
1
2 Binärausgänge A1...A2: LED oder elektronische
Relais an Klemmleiste (Bild §, A) zwischen
Klemmen 1 und 2...3 anschließen (Bild $, B).
G
Externen Temperaturfühler bis zur Messaufnahme in ei-
nem Leerrohr verlegen. Bei Verlegung des Temperatur-
F
fühlers im Fußboden ein Fühlerschutzrohr verwenden
E
und dieses abdichten, damit der Temperaturfühler nicht
durch Fliesenkleber oder Estrich beschädigt wird. Mon-
tageort für den Temperaturfühler so wählen, dass die-
ser die Temperatur ohne äußere Beeinflussung messen
kann.
3 Externen Temperaturfühler an Klemmleiste (Bild
§, A) zwischen Klemmen 5 und 6 anschließen
D
(Bild $, B).
| Verlängerung des Fühlerkabels bis auf maximal
50 m mit verdrillter Zweidrahtleitung, z. B. J-
Y(St)Y-2x2x0,8. Bei Verwendung der KNX-Buslei-
tung: Zweites Adernpaar, gelb-weiß, verwenden.
4 Klemmen-Einsatz (Bild „, A) in Unterputz-Gerä-
te-Dose einsetzen. Auf Beschriftung OBEN / TOP
achten. Der Busanschluss (Bild §, B) muss un-
ten rechts liegen.
5 Design-Rahmen (Bild „, B auf Klemmen-Einsatz
(Bild „, A) aufsetzen
