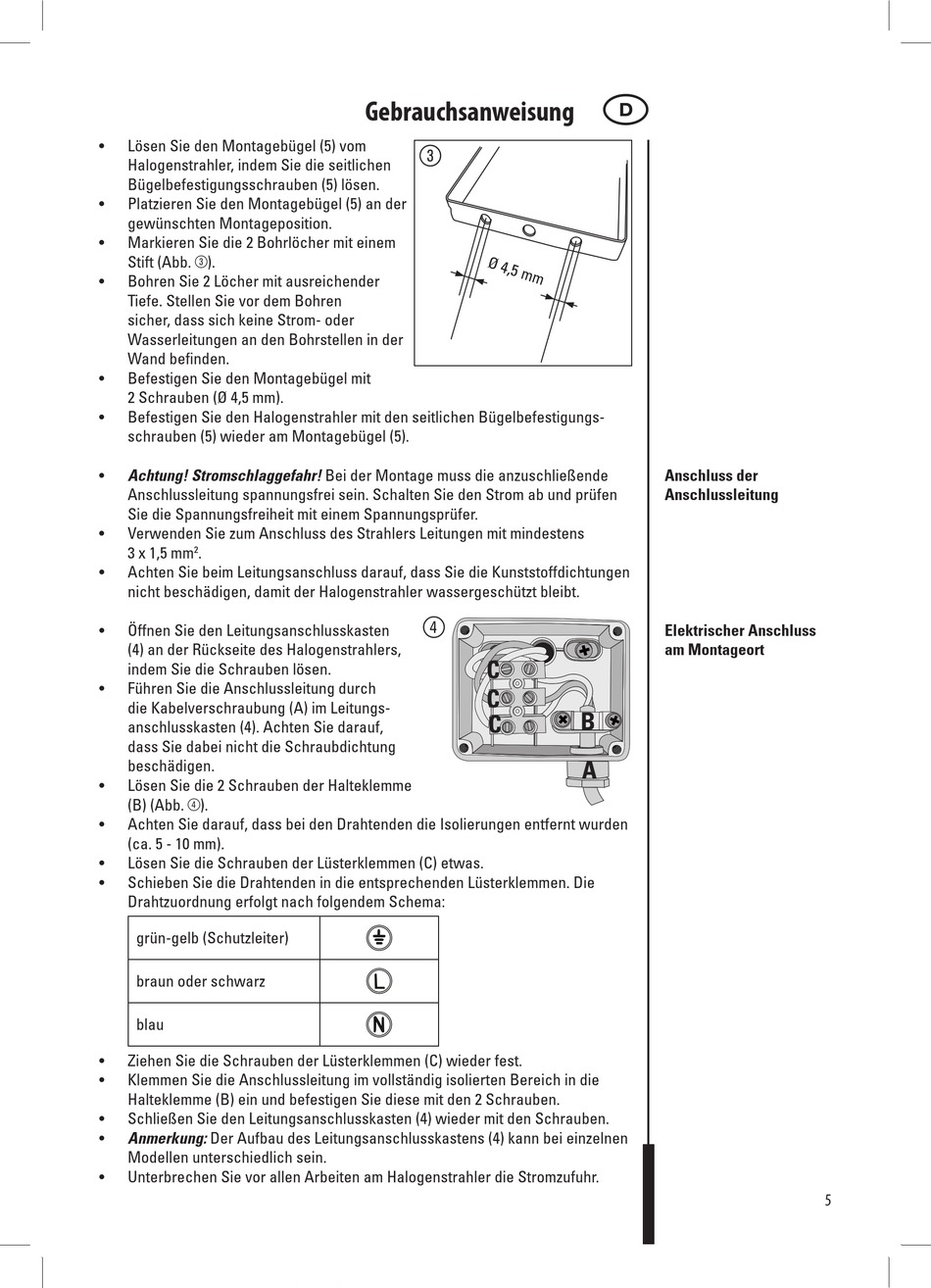

Unitec 44400 Gebrauchsanweisung Seite 5

• Lösen Sie den Montagebügel (5) vom
Halogenstrahler, indem Sie die seitlichen
Bügelbefestigungsschrauben (5) lösen.
• Platzieren Sie den Montagebügel (5) an der
gewünschten Montageposition.
• Markieren Sie die 2 Bohrlöcher mit einem
Stift (Abb. 3).
• Bohren Sie 2 Löcher mit ausreichender
Tiefe. Stellen Sie vor dem Bohren
sicher, dass sich keine Strom­ oder
Wasserleitungen an den Bohrstellen in der
Wand befinden.
• Befestigen Sie den Montagebügel mit
2 Schrauben (Ø 4,5 mm).
• Befestigen Sie den Halogenstrahler mit den seitlichen Bügel b efestigungs-
schrauben (5) wieder am Montagebügel (5).
• Achtung! Stromschlaggefahr! Bei der Montage muss die anzuschließende
Anschlussleitung spannungsfrei sein. Schalten Sie den Strom ab und prüfen
Sie die Spannungsfreiheit mit einem Spannungsprüfer.
• Verwenden Sie zum Anschluss des Strahlers Leitungen mit mindestens
3 x 1,5 mm .
2
• Achten Sie beim Leitungsanschluss darauf, dass Sie die Kunststoffdichtungen
nicht beschädigen, damit der Halogenstrahler wassergeschützt bleibt.
• Öffnen Sie den Leitungsanschlusskasten
(4) an der Rückseite des Halogen strahlers,
indem Sie die Schrauben lösen.
• Führen Sie die Anschlussleitung durch
die Kabel verschraubung (A) im Leitungs­
anschluss kasten (4). Achten Sie darauf,
dass Sie dabei nicht die Schraubdichtung
beschädigen.
• Lösen Sie die 2 Schrauben der Halteklemme
(B) (Abb. 4).
• Achten Sie darauf, dass bei den Drahtenden die Isolierungen entfernt wurden
(ca. 5 ­ 10 mm).
• Lösen Sie die Schrauben der Lüsterklemmen (C) etwas.
• Schieben Sie die Drahtenden in die entsprechenden Lüsterklemmen. Die
Drahtzuordnung erfolgt nach folgendem Schema:
grün­gelb (Schutzleiter)
braun oder schwarz
blau
• Ziehen Sie die Schrauben der Lüsterklemmen (C) wieder fest.
• Klemmen Sie die Anschlussleitung im vollständig isolierten Bereich in die
Halteklemme (B) ein und befestigen Sie diese mit den 2 Schrauben.
• Schließen Sie den Leitungs a nschluss k asten (4) wieder mit den Schrauben.
• Anmerkung: Der Aufbau des Leitungs anschluss kastens (4) kann bei einzelnen
Modellen unterschiedlich sein.
• Unterbrechen Sie vor allen Arbeiten am Halogenstrahler die Stromzufuhr.
