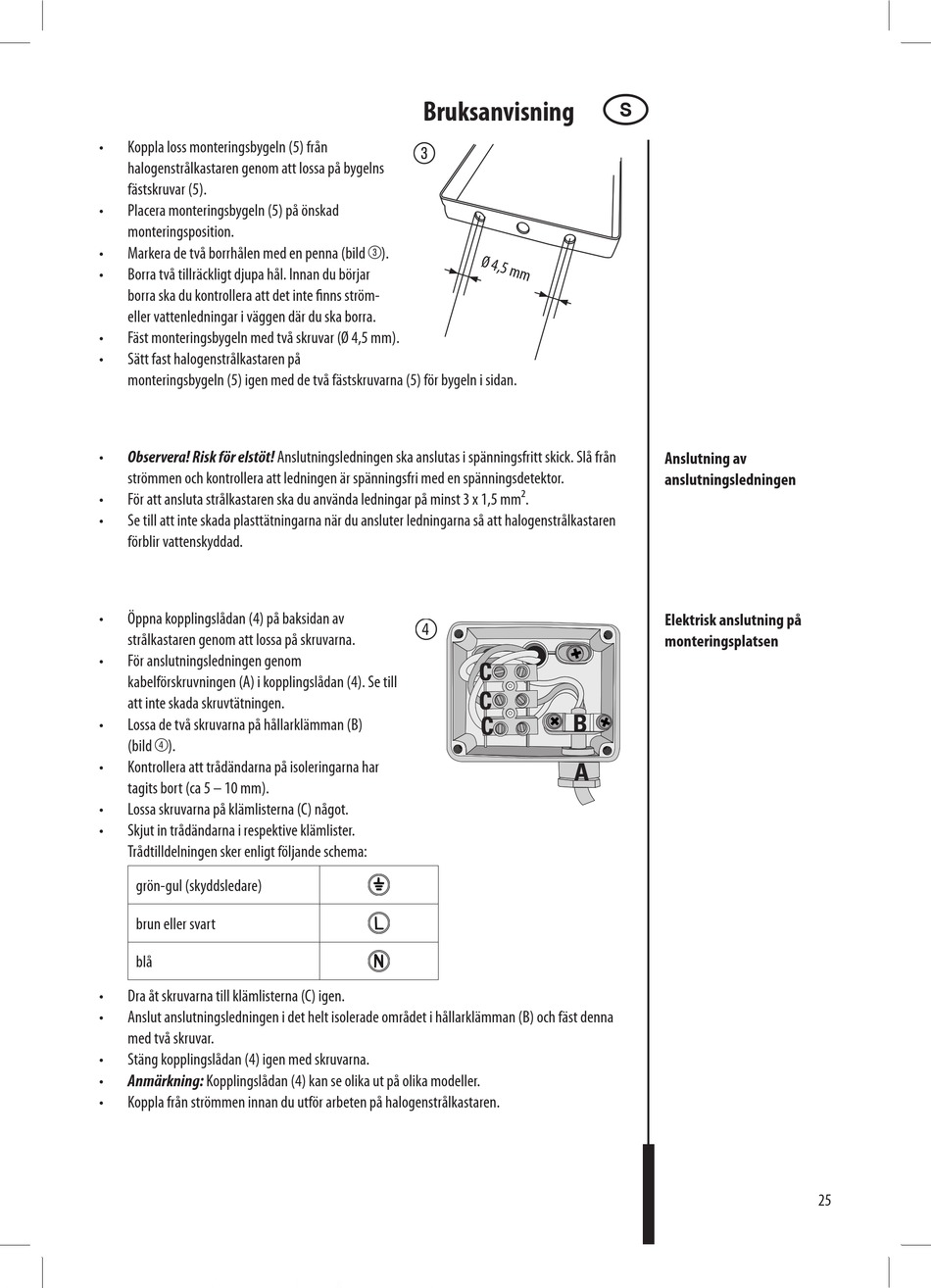

Koppla loss monteringsbygeln (5) från
halogenstrålkastaren genom att lossa på bygelns
fästskruvar (5).
•
Placera monteringsbygeln (5) på önskad
monteringsposition.
•
Markera de två borrhålen med en penna (bild 3).
•
Borra två tillräckligt djupa hål. Innan du börjar
borra ska du kontrollera att det inte finns ström-
eller vattenledningar i väggen där du ska borra.
•
Fäst monteringsbygeln med två skruvar (Ø 4,5 mm).
•
Sätt fast halogenstrålkastaren på
monteringsbygeln (5) igen med de två fästskruvarna (5) för bygeln i sidan.
•
Observera! Risk för elstöt! Anslutningsledningen ska anslutas i spänningsfritt skick. Slå från
strömmen och kontrollera att ledningen är spänningsfri med en spänningsdetektor.
•
För att ansluta strålkastaren ska du använda ledningar på minst 3 x 1,5 mm².
•
Se till att inte skada plasttätningarna när du ansluter ledningarna så att halogenstrålkastaren
förblir vattenskyddad.
•
Öppna kopplingslådan (4) på baksidan av
strålkastaren genom att lossa på skruvarna.
•
För anslutningsledningen genom
kabelförskruvningen (A) i kopplingslådan (4). Se till
att inte skada skruvtätningen.
•
Lossa de två skruvarna på hållarklämman (B)
(bild 4).
•
Kontrollera att trådändarna på isoleringarna har
tagits bort (ca 5 – 10 mm).
•
Lossa skruvarna på klämlisterna (C) något.
•
Skjut in trådändarna i respektive klämlister.
Trådtilldelningen sker enligt följande schema:
grön-gul (skyddsledare)
brun eller svart
blå
•
Dra åt skruvarna till klämlisterna (C) igen.
•
Anslut anslutningsledningen i det helt isolerade området i hållarklämman (B) och fäst denna
med två skruvar.
•
Stäng kopplingslådan (4) igen med skruvarna.
•
Anmärkning: Kopplingslådan (4) kan se olika ut på olika modeller.
•
Koppla från strömmen innan du utför arbeten på halogenstrålkastaren.
