5. SETUP

5.1 Instalación
Instale el aparato en una superficie plana.
Conectar el cable de conexión del transformador en el casquillo DC IN. Conecte el transformador a la red.
Puede apagar o desapagar el aparato mediante el interruptor POWER.
5.2 Conexión al controlador DMX
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable
de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR tripolares.

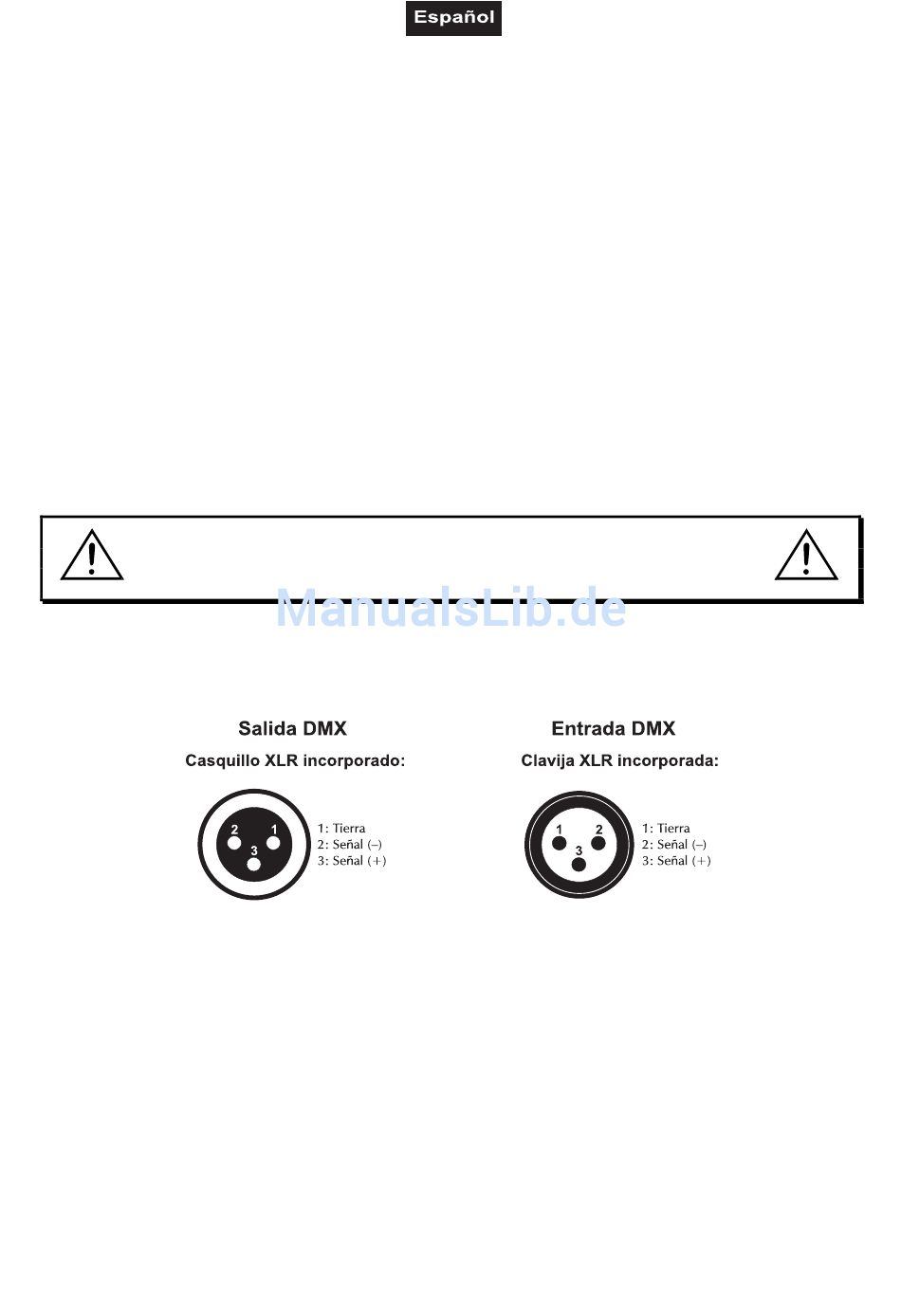

La ocupación de la conexión XLR es:
Cuando Vd. utilice los controladores con la ocupación descrita, puede conectar la salida DMX del
controlador directamente con la entrada DMX del primer aparato de la cadena DMX. Cuando Vd. quiere
conectar controladores DMX con otros salidas DMX, se tiene que utilizar cables de adaptación.
Instalación de una cadena DMX:
Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato. Siempre
conecte una salida con una entrada del próximo aparato hasta que todos los aparatos están conectados.
6. OPERACIÓN
Tras la conexión del aparato a la red, el WDS-1 comienza a funcionar. Conecte el aparato mediante el
interruptor de alimentación.
