(4) Alimentation
(5) Interrupteur d'alimentation
(6) Entrée DMX
(7) Douille USB
(8) DEL Status
(9) Douille RJ-45

5. SETUP

5.1 Montage

Installez l'appareil sur une surface plane.
Connectez le cable de connexion avec la douille DC IN. Branchez le bloc d'alimentation.
Avec l'interrupteur POWER, vous pouvez mettre l'appareil sous/hors ténsion.
5.2 Connexions au contrôleur DMX-512
Faites attention que les câbles n'aient pas de contact entre eux.
Il se peut autrement que les appareils ne
fonctionnent pas correctement.
Le raccord entre le contrôleur et le projecteur ainsi qu'entre l'émetteur W-DMX doit être effectué avec un
câble gainé bipolare. Raccord XLR 3 pôles.

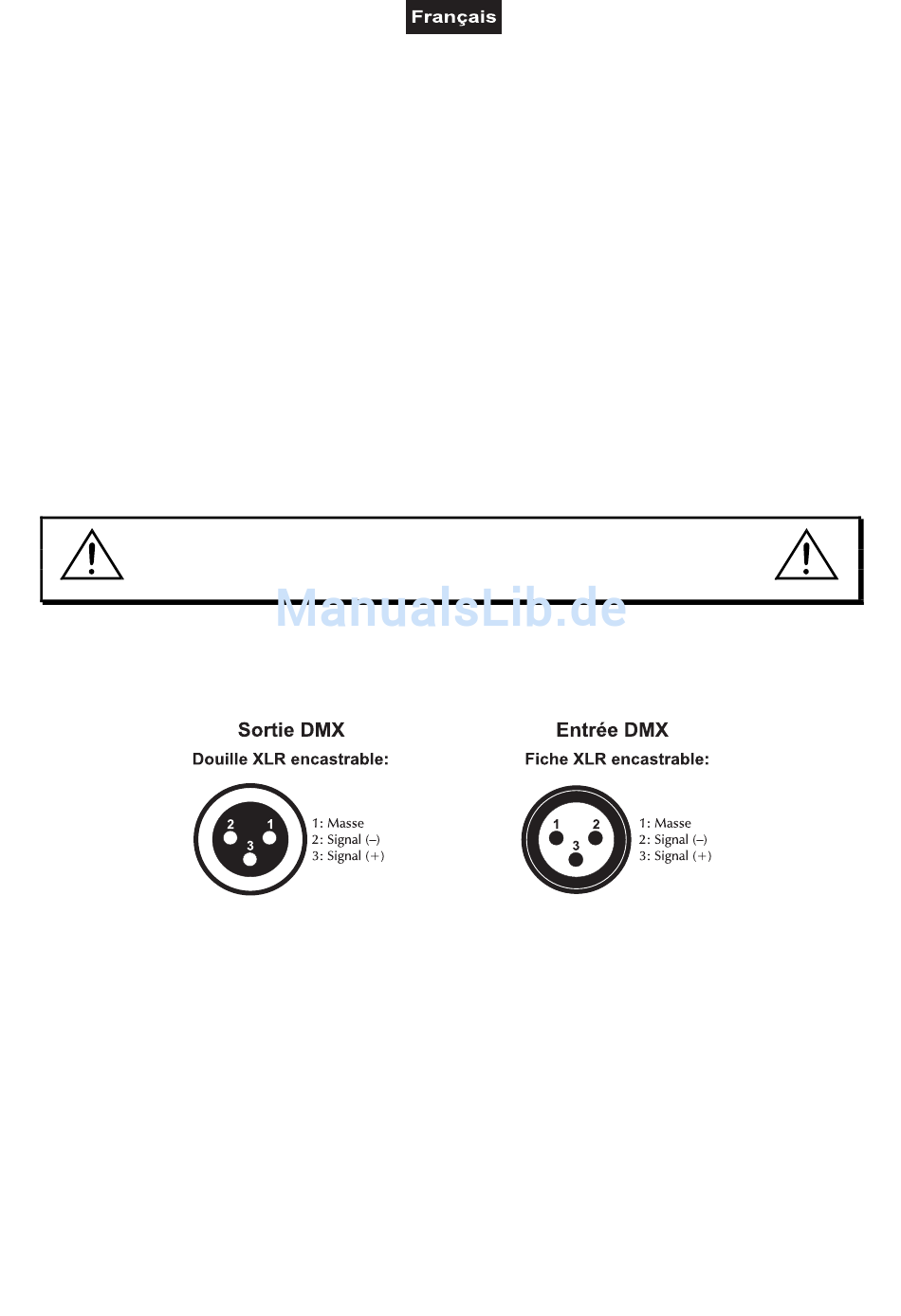

Occupation de la connection XLR:
Quand vous utilitsez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX
du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des
contrôleurs DMX avec des sorties DMX différentes, il est nécéssaire d'utiliser des câbles d'adaptation.
Connecter une chaîne DMX serielle:
Connectez la sortie DMX du premièr appareil de la chaîne avec l'entrée DMX de l'appareil prochaine.
Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient
connectés.

6. MANIEMENT

Le WDS-1 est prêt à l'usage dès que vous le brancherez au secteur. Mettez l'appareil sous tension en
pressant la touche Power.
19/27 00015828.DOC Version 1.0
