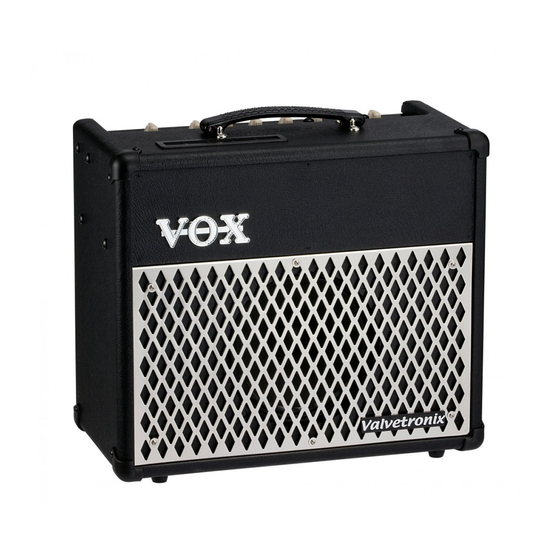

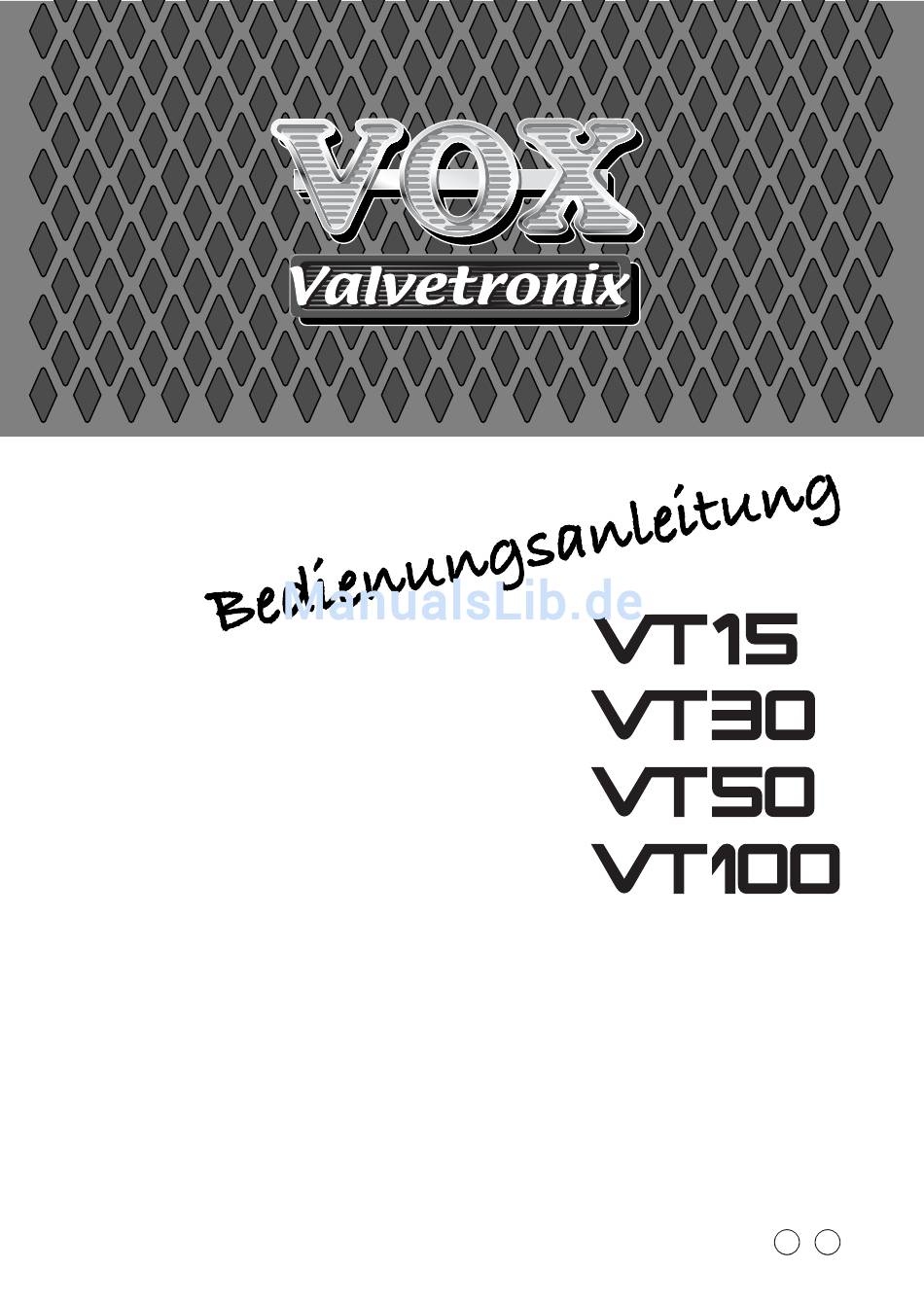

Vox VT15 Bedienungsanleitung
Valvetronix
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Vox VT15
Inhaltszusammenfassung für Vox VT15
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Bitte lesen Sie sich alle Bedienhinweise durch. • Bewahren Sie diese Bedienhinweise auf. • Beachten Sie alle Warnungen. • Befolgen Sie alle Instruktionen. • Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. • Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. -
Seite 3: Inhaltsverzeichnis
Speichern der Einstellungen................16 Ermitteln der gespeicherten Einstellungen ............ 17 Laden der Werksvorgaben ................17 Verwendung einer Fußtastereinheit (VOX VFS5)....18 Funktion der Fußtaster im Speicherwahlmodus ..........18 Funktion der Fußtaster im Preset- oder Manual-Modus........ 18 Vorstellung der Verstärker und Effekte .......19 Verstärkermodelle .................. -
Seite 4: Vorweg
Vorweg Willkommen! Vielen Dank für Ihre Entscheidung zu einem VT15, VT30, VT50 oder VT100 Val- vetronix-Verstärker von VOX. Bitte lesen Sie sich diese Anleitung vollständig durch, um bei der Bedienung die- ses Verstärkers alles richtig zu machen. Ihr VT15/30/50/100 ist so vielseitig, dass es sich wirklich lohnt weiterzulesen! Die wichtigsten Funktionen ➢... -
Seite 5: Signalweg
Vorverstärker Was ist die „Valve Reactor“-Technologie? Die „Valve Reactor“-Schaltung in der Endstufe des VT15/30/50/100 Comboverstärkers beruht auf einer neuen Technologie. Während große Teile der Klangerzeugung und - gestaltung tatsächlich auf der digitalen Ebene entstehen, ist die „Valve Reactor“-Endstufe 100% analog. -
Seite 6: Blitzstart
Blitzstart Dieses Kapitel ist für Anwender gedacht, die sich sofort mit Ihrem Verstärker an die Arbeit machen möchten. Da im Rest der Bedienungsanleitung aber noch zahlreiche wichtige Dinge über den Valvetronix-Verstärker erwähnt werden, müssen Sie sich irgendwann auch jene Seiten durchlesen. Tipp: Abbildungen des Bedienfeldes und der Rückseite finden Sie bei Bedarf unter „Ober- und Rückseite“... -
Seite 7: Anhören Der Werks-Sounds
Anhören der Werks-Sounds 1. Drücken Sie den [PRESET]-Taster im Bedienfeld. Die PRESET-Diode leuchtet (Preset-Modus). 2. Wählen Sie mit dem [AMP]-Regler ein Verstärkermodell. Abhängig vom gewählten Modell wird jetzt ein fertiger Sound mit optimalen Einstellungen für die Regler GAIN, VOLUME, TREBLE, MIDDLE, BASS und passenden Effekten aufgerufen. -
Seite 8: Ober- Und Rückseite
ANMERKUNG: Sobald Sie hier etwas anschließen, wird der interne Laut- sprecher stummgeschaltet. Verstärkersektion Hier können Sie alle verstärkerbezogenen Aspekte einstellen. Diese „Chicken Head“-Regler sind auf VOX-Verstärkern schon lange Tradition. [AMP]-Schalter/Regler und -Diode Hier können Sie den gewünschten Amp-Modus wählen. Bei wiederholtem Drücken des [AMP]-Tasters leuchtet die AMP-Diode abwech- selnd grün und rot, um anzuzeigen, dass Bank „A“... - Seite 9 [GAIN]-Regler Hiermit kann die Pegelanhebung vor dem gewählten Verstärkermodell einge- stellt werden. [VOLUME]-Regler Hiermit stellen Sie die Lautstärke des gewählten Verstärkermodells ein. [TREBLE]-, [MIDDLE]-, [BASS]-Regler Hiermit können Sie die hohen, mittleren und Bassfrequenzen lauter oder leiser stellen. Die genaue Wirkung der Regler richtet sich nach dem gewählten Modell. [REVERB]-Regler Hiermit kann der Hallanteil eingestellt werden.
- Seite 10 Hiermit rufen Sie den Manual-Modus auf. Im Manual-Modus entsprechen die Positionen aller Regler –mit Ausnahme des [EDIT]-Reglers– dem momentan ausgegebenen Sound. In diesem Modus verhält sich der VT15/30/50/100 folg- lich wie ein ganz normaler Gitarrenverstärker. Wenn die Diode leuchtet, ist der Manual-Modus aktiv.
-
Seite 11: Rückseite
1. Anschluss für das Netzkabel Schließen Sie hier das beiliegende Netzkabel an. 2. FOOT SW-Buchse (Fußtaster) Hier kann eine optionale VOX VFS5 Fußtastereinheit angeschlossen werden (Sonderzubehör). Damit kann u.a. man Speicher anwählen. ANMERKUNG: Schließen Sie die Fußtastereinheit nur an, bzw. lösen Sie die Verbindung nur, solange der Verstärker ausgeschaltet ist. - Seite 12 Über diese Buchsen kann ein externer Effektprozessor in den Signalweg einge- schleift werden. Die SEND-Buchse musst sie mit dem Eingang des externen Effektgeräts verbinden. Die RETURN-Buchse muss an den Ausgang des exter- nen Effektgeräts angeschlossen werden. ANMERKUNG: Beim VT15, VT30 und VT50 fehlt dieser Anschluss.
-
Seite 13: Über Die Drei Modi
Die VT-serie enthält für jedes Verstärkermodell drei Preset („Basis“, „Mit Effekt“ und „Song“) und bietet also 66 solcher Programme. Diese Sounds können Sie ganz einfach aufrufen, indem Sie in den Preset-Modus des VT15/30/50/100 wechseln und dann am [AMP]-Wahlschalter drehen. Zusätzlich stehen 8 Speicher zur Verfügung, in denen Sie Ihre eigenen Sounds sichern können. -
Seite 14: Manual-Modus
Regler nichts ändert. Wenn Sie den [BANK]-Taster drücken, wird der Speicher mit der gleichen Nummer der anderen Bank gewählt. Tipp: Wenn Sie eine optionale VOX VFX5 Fußtastereinheit an die rücksei- tige Buchse anschließen, können Sie die Bänke und Speicher auch per Fuß... -
Seite 15: Programmieren Und Speichern Eigener Sounds
Zum Programmieren eines von Grund auf neuen Sounds verfahren Sie bitte fol- gendermaßen. 1. Wählen Sie im Preset- oder Speicherwahlmodus ein beliebiges Programm oder aktivieren Sie den Manual-Modus des VT15/30/50/100. Tipp: Die Wahl des Speichers ist hier völlig unerheblich, da Sie ja sowieso alles selbst einstellen. -
Seite 16: Einstellen Der Rauschunterdrückung
Tipp: Eine Vorstellung der Effekttypen finden Sie unter „Vorstellung der Verstärker und Effekte“ (S. 19). 8. Wenn Sie auch den Halleffekt verwenden möchten, müssen Sie mit dem [REVERB]-Regler den gewünschten Hallanteil einstellen. Einstellen der Rauschunterdrückung Schauen wir uns jetzt an, wie man die Rauschunterdrückung optimal einstellt. ANMERKUNG: Die Rauschunterdrückung kann für jeden Speicher sepa- rat eingestellt werden. -
Seite 17: Ermitteln Der Gespeicherten Einstellungen
Originalwert-Verfahren für diese Parameter auch nicht belegt. Im Manual-Modus ist dieses Kontrollsystem logischerweise ebenso wenig belegt. Laden der Werksvorgaben Zum Laden aller Werksvorgaben für den VT15/30/50/100 müssen Sie folgen- dermaßen vorgehen. ANMERKUNG: Bei Ausführen der hier erwähnten Bedienschritte werden alle Ihre gespeicherten Einstellungen durch die Werksvorgaben ersetzt. -
Seite 18: Verwendung Einer Fußtastereinheit (Vox Vfs5)
Verwendung einer Fußtastereinheit (VOX VFS5) Wenn Sie eine optionale VOX VFS5 Fußtastereinheit an die rückseitige [FOOT SW]-Buchse anschließen, können Sie per Fuß Bänke und Speicher aufrufen und die BYPASS- Funktion aktivieren/ausschalten. ANMERKUNG: Schließen Sie die Fußtastereinheit nur an, bzw. lösen Sie die Verbindung nur, solange der Verstärker ausgeschaltet ist. -
Seite 19: Vorstellung Der Verstärker Und Effekte
Leistung mit den erfreulich flexiblen Sound-Möglichkeiten des „Top Boost“-Kanals eines AC30 kombiniert. A-5: AC30HH Der AC30HH ist ein handverlöteter Top, der anlässlich des 50-jährigen Firmen- jubiläums von VOX entwickelt wurde. Dieser Amp erzeugt konkurrenzlos glo- ckige „Clean“-Sounds und eine cremig-warme Verzerrung. - Seite 20 Dieses Modell beruht auf einem englischen 100W-Top, der 2007 erschien und mit seinen vier Kanälen sowie einem durchsetzungsfähigen Sound Aufsehen erregt. Für den VT15/30/50/100 haben wir den „Overdrive 1“-Kanal mit dem kompakten Bass und den transparenten Höhen analysiert. A-11: BOUTIQUE METAL Dieses Modell beruht auf einem beinharten vierkanaligen „High Gain“-Top...
- Seite 21 Ihre Spielweise und eventuelle Pegelunterschiede Ihrer Gitarre. B-4: AC15 Dieses Modell beruht auf Kanal 2 des VOX AC15 (1x12", 15W), der 1962 erschien und dank seiner kompakten Maße und seines exzellenten Sounds zu einem Hit bei den angesagten britischen Bands wurde.
-
Seite 22: Effekte
Effekte Die VT-Serie enthält 11 populäre Effekte (darunter auch Multi-Effekte) sowie einen Reverb-Prozessor. Der SPEED-Parameter der Modulationstypen und der TIME-Parameter der Delay-Effekte können durch wiederholtes Drücken des [TAP]-Tasters eingestellt werden. Mit dem [EDIT]-Regler können die wichtigs- ten Effektparameter eingestellt werden. Weitere Parameter können Sie einstel- len, indem Sie den [TAP]- oder [BYPASS]-Taster gedrückt halten, während Sie am [EDIT]-Regler drehen. - Seite 23 CHORUS Das Modell eines herkömmlichen analogen Chorus-Effekts. „SPEED“ Regelt die Modulationsgeschwindigkeit im Bereich 0,1…10 [Hz]. EDIT1 [EDIT] „DEPTH“ Bestimmt die Modulationsintensität. EDIT2 [TAP+EDIT] „SPEED“ Mit dieser Kombination können Sie die Ver- zögerungszeit exakter einstellen. EDIT3 [BYPASS+EDIT] „MIX“ Regelt die Balance zwischen dem Effekt- und dem Originalsignal.
-
Seite 24: Reverb (Hall)
Amps kennt. Mit dem [REVERB]-Regler kann der gewünschte Hallanteil eingestellt werden. Wenn Sie keinen Hall benötigen, müssen Sie den [REVERB]-Regler ganz nach links drehen (0). ANMERKUNG: Der Reverb-Effekt des VT15/30/50/100 steht zusätzlich zu den übrigen Effekten zur Verfügung. Der [BYPASS]-Taster hat keinen Einfluss auf den Halleffekt. -
Seite 25: Fehlersuche
Modelle keinen Laut mehr von sich – beim Original war das genauso! ➢ Wenn sich der VT15/30/50/100 im Manual-Modus befindet (die MANUAL-Diode leuchtet): Haben Sie die Regler [GAIN], [VOLUME], [TREBLE], [MIDDLE] und [BASS] auf „0“ oder den Mindestwert gestellt? ➢... - Seite 26 4. Die PHONES-Buchse gibt kein Signal aus ➢ Haben Sie den [MASTER]-Regler im Bedienfeld auf den Mindestwert gestellt? ➢ Überprüfen Sie, ob der Lautsprecher wohl funktioniert. Hierfür müssen Sie die Klinke aus der PHONES-Buchse ziehen, weil der Lautsprecher nur angesprochen wird, wenn kein Kabel an die PHONES-Buchse angeschlossen ist. Wenn der Verstärker immer noch stumm bleibt, lesen Sie sich bitte „Der Verstärker gibt keinen Laut von sich“...
-
Seite 27: Technische Daten
VT50: Maximal 50 W RMS an 8 Ω VT100: Maximal 100 W RMS an 8 Ω Lautsprecher VT15: VOX-Original (8", 4 Ω) x1 VT30: VOX-Original (10", 4 Ω) x1 VT50: VOX-Original (12", 8 Ω) x1 VT100: VOX-Original (12", 16 Ω) x2... -
Seite 28: Song-Programmübersicht
Song-Programmübersicht Preset-Modus P3: Rot Amp ‘A’: GRÜN Songtitel Boutique CL Message In A Bottle Deluxe Tweed Sultans Of Swing Super 4x10 Pride And Joy AC15TB Smoke On The Water AC30HH Still Got The Blues Express Train Tush AC50CP2 Paranoid UK 25th Sweet Child O’Mine US ’90s Hot for Teacher... -
Seite 29: Sound-Übersicht
Sound-Übersicht Wenn Sie auf einen Sound stoßen, den Sie nie mehr verlieren möchten, können Sie sich hier die Einstellungen notieren. Am besten fotokopieren Sie diese Über- sicht und arbeiten dann mit den Kopien. Denken Sie auch an den „NR“-Wert und die POWER LEVEL-Einstellung auf der Rückseite. - Seite 30 P ROGRAM NAME DIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION T AP NOTE: PROGRAM NAME EDIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION /TAP NOTE: PROGRAM NAME EDIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION...
- Seite 31 P ROGRAM NAME DIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION T AP NOTE: PROGRAM NAME EDIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION /TAP NOTE: PROGRAM NAME EDIT2(TAP + EDIT): EDIT3(BYPASS + EDIT): NR ( POWER LEVEL NOISE REDUCTION...
- Seite 32 WICHTIGER HINWEIS FÜR KUNDEN Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.
