Quick Installation Guide

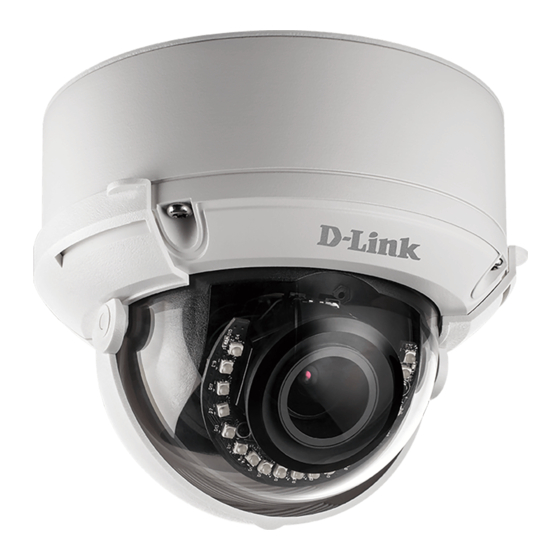

5 Megapixel H.265 Outdoor Dome Network Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-6517
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on
CD and via the D-Link Website
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DCS-6517
Inhaltszusammenfassung für D-Link DCS-6517
- Seite 13 Installationsanleitung Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-6517 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
-
Seite 14: Hardware-Überblick
Wird mit dem optionalen Kabelbaum (nicht enthalten) verbunden. 1. 12V IN 6. 12V OUT 2. GND (Masse) 7. GND (Masse) Kabelbaumanschluss 3. AUD IN 8. RESET 4. AUD GND (RÜCKSETZEN) 5. AUD OUT 9. DI 10. DO D-Link DCS-6517 Quick Installation Guide... -
Seite 15: Optionaler Kabelbaum (Nicht Im Lieferumfang)
Informationen zum Anschluss des A/V-Kabels finden Sie Kabelbaumanschluss im Benutzerhandbuch. Steckverbinder für E/A-Anschlüsse für externe Geräte. digitalen Ein- und (12 V DC-Ausgang nicht unterstützt für die DCS-6517) Ausgang Drücken und halten Sie den Knopf 10 Sekunden lang, Rücksetztaste um die Kameraeinstellungen auf die werkseitigen Standardeinstellungen zurückzusetzen. -
Seite 16: Für Den Anschluss Eines Optionalen Kabelbaums
Bringen Sie die Seitenabdeckung mit den vorgesehenen Schrauben an. Schließen Sie den Kamerastecker an der Kamera an. Bringen Sie die Kameraabdeckung mit dem Sicherheitsschraubendreher wieder an, ziehen Sie die 3 Schrauben fest und setzen Sie den Sonnenschutz wieder auf. D-Link DCS-6517 Quick Installation Guide... -
Seite 17: Installation Der Microsd-Karte
Objektivmodul nach links und rechts, nach oben und unten und führen Sie die Ausrichtung durch, bis die gewünschte Position erreicht ist. Ziehen Sie danach die Schraube zum Schwenken, Neigen und Einstellen fest. Schwenken 375° Neigen 90° Drehen 90° D-Link DCS-6517 Quick Installation Guide... -
Seite 18: Installation Der Hängemontagehalterung (Optional)
Bringen Sie die Bügelkappe unten am Hängebügel an, indem Sie die Kappe gegen den Uhrzeigersinn festdrehen. Setzen Sie die Schraube in die Basis der Hängemontagehalterung oben an der Bügelkappe ein, um die Bügelkappe zu sichern. D-Link DCS-6517 Quick Installation Guide... - Seite 19 Bohrung von 34 mm (+2 / -0 mm) möglich ist. Verwenden Sie die enthalten Schablone, um die Bohrungen zu markieren und vorzunehmen. Bohren Sie vier 6 mm-Löcher anhand den Öffnungen in der Befestigungsschablone und setzen Sie die Kunststoffdübel in diese Löcher ein. D-Link DCS-6517 Quick Installation Guide...
-
Seite 20: Anschluss Der Kamera
Sie die folgende Anschlussmethode verwenden: Allgemeiner Anschluss mit 12 V DC-Netzteil (nicht im Lieferumfang) ƒ Verbinden Sie das Ethernet-Kabel mit Ihrem Netzwerk. ƒ Verbinden Sie Ihr Netzteil mit dem Stromanschluss der Kamera, dann stecken Sie das Netzteil ein. D-Link DCS-6517 Quick Installation Guide... -
Seite 21: Konfiguration Der Kamera
Konfiguration der Kamera Legen Sie die DCS-6517 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher nicht automatisch starten, führen Sie D:\autorun.exe aus, wobei D: für den Buchstaben Ihres CD-ROM-Laufwerks steht. -
Seite 22: Weitere Informationen
Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Wählen Sie die Kamera aus und klicken Sie auf Link, um auf die Web-Konfiguration zuzugreifen. -
Seite 107: Sicherheitsvorschriften
Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen. D-Link DCS-6517 Quick Installation Guide... - Seite 128 Ver. 2.01(WW)_130x183 2018/10/05 0420123/1-DL...
