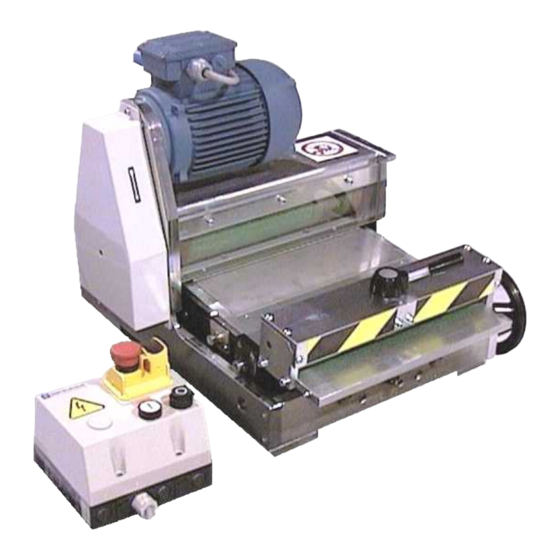

AUSSCHÄRFAPPARAT
Typ: AT-305
ALLGEMEINES HANDBUCH
BEDIENUNG UND WARTUNG
AUFTRAG:
SERIEN NR.:
Habasit Italiana S.p.A. - Via A. Meucci 8 Zona Industriale - I - 31029 Vittorio Veneto
Das vorliegende Dokument ist Eigentum von HABASIT ITALIANA und darf daher nur mit Genehmigung der technischen
Abteilung für Industrie- und Qualitätssysteme an Personen oder Einheiten ausserhalb des Bereichs des Unternehmens
weitergegeben werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Habasit AT-305
Inhaltszusammenfassung für Habasit AT-305
- Seite 1 AUFTRAG: SERIEN NR.: Habasit Italiana S.p.A. - Via A. Meucci 8 Zona Industriale - I - 31029 Vittorio Veneto Das vorliegende Dokument ist Eigentum von HABASIT ITALIANA und darf daher nur mit Genehmigung der technischen Abteilung für Industrie- und Qualitätssysteme an Personen oder Einheiten ausserhalb des Bereichs des Unternehmens...
- Seite 2 Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 INHALTSVERZEICHNIS Autor: S.D.T. / KM Version: 12/2005 Seite Ersetzt: VORWORT WICHTIG VOR INSTALLATION, VORBEREITUNG UND INBETRIEBNAHME DES AUSSCHÄRFAPPARATS MUSS DER KUNDE SORGFÄLTIG DAS VORLIEGENDE HANDBUCH DURCHLESEN UND SORGFÄLTIG DIE ENTHALTENEN ANWEISUNGEN BEACHTEN, UM EINEN SICHEREN UND...
-
Seite 3: Inhaltsverzeichnis
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 INHALTSVERZEICHNIS Autor: S.D.T. / KM Version: 12/2005 Seite Ersetzt: INHALTSVERZEICHNIS RICHTLINIEN UND ALLGEMEINE WARNHINWEISE ...............A-1 Bedeutung von Hinweisen......................A-2 Struktur des Handbuchs ....................... A-3 Bedienungskriterien ........................A-4 Garantiebedingungen ........................ - Seite 4 Ersetzen des Schleifpapiers ......................E-5 E.3.4 Ersetzen des Antriebsriemens...................... E-5 E.3.5 Ersetzen der Verschleissplatte ..................... E-6 AUSSERPLANMÄSSIGE WARTUNG ..................F-1 Ausserplanmässige Wartung......................F-2 F.1.1 Einstellungen, Austausch und Synchronisierung ................. F-2 ABBILDUNGEN ...........................G-1 Gesamtansichten AT-305......................G-1 Versionen des Steuerkastens.......................G-3 Detailansichten AT-305 ........................G-4 Ausschärfapparat AT-305...
- Seite 5 Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 INHALTSVERZEICHNIS Autor: S.D.T. / KM Version: 12/2005 Seite Ersetzt: ABBILDUNGSVERZEICHNIS 1 – T ........................B-3 BBILDUNG YPENSCHILD 2 – G ....................G-1 BBILDUNG ESAMTANSICHT VON LINKS 3 –...
-
Seite 6: Richtlinien Und Allgemeine Warnhinweise
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-1 Version: 12/2005 Ersetzt: RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Ausschärfapparat AT-305... -
Seite 7: Bedeutung Von Hinweisen
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-2 Version: 12/2005 Ersetzt: Bedeutung von Hinweisen Bedeutung der im vorliegenden Handbuch verwendeten Hinweise: ACHTUNG Hinweis, der insbesondere die Sicherheit des Bedien- und Wartungspersonals des Ausschärfapparats betrifft. -
Seite 8: Struktur Des Handbuchs
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-3 Version: 12/2005 Ersetzt: Struktur des Handbuchs Dieser Ausschärfapparat wurde von technischen Fachleuten entworfen, gebaut und geprüft. Die für den Bau des Ausschärfapparats verwendeten qualitativ hochwertigen Materialien gewährleisten einen höchst... -
Seite 9: Bedienungskriterien
12/2005 Ersetzt: Bedienungskriterien HABASIT fordert vom Kunden, dass dieser bei Lieferung des Ausschärfapparats und vor Arbeiten am Ausschärfapparat das vorliegende Handbuch vollständig liest. Dieses Handbuch enthält alle Anweisungen, Angaben und Warnhinweise, die das Bedienpersonal benötigt, um den Ausschärfapparat kennenzulernen, die Funktionsprinzipien zu verstehen und über ausreichende Informationen für einen sicheren Betrieb zu verfügen. -
Seite 10: Garantiebedingungen
Die Garantie des Herstellers für das Gerät kann bei Verwendung von unsachgemässem Material oder nicht vom Hersteller geliefertem Material erlöschen. Die Anweisungen im vorliegenden Handbuch müssen beachtet werden. Andernfalls erlischt die Garantie. WICHTIG HABASIT HAFTET NICHT FÜR SCHÄDEN DURCH UNSACHGEMÄSSEN, FALSCHEN UND UNVERNÜNFTIGEN GEBRAUCH DES AUSSCHÄRFAPPARATS. Ausschärfapparat AT-305... -
Seite 11: Optische Zeichen
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-6 Version: 12/2005 Ersetzt: Optische Zeichen ACHTUNG Der Ausschärfapparat weist optische Zeichen (Schilder) auf. Die Kenntnis der Bedeutung gewährleistet ein Einhalten von Sicherheitsvorschriften, das Vermeiden von Unfällen und einen ordnungsgemässen... - Seite 12 Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-7 Version: 12/2005 Ersetzt: 2 – B ABELLE EGRIFFE UND EFINITIONEN BEGRIFF DEFINITION Sicherheitsmassnahmen durch den Einsatz von speziellen technischen...
- Seite 13 Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-8 Version: 12/2005 Ersetzt: Eine Vorrichtung, die einzeln oder in Verbindung mit einer Verkleidung SICHERHEITS- das Risiko vermeidet oder reduziert.
-
Seite 14: Sicherheitswarnhinweise
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-9 Version: 12/2005 Ersetzt: Sicherheitswarnhinweise Beim Einsatz von Industriemaschinen und –anlagen können bewegliche mechanische Teile (lineare Bewegungen oder Drehbewegungen), stromführende Teile unter Hochspannung, heisse Teile usw. -
Seite 15: Restgefahren
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-10 Version: 12/2005 Ersetzt: Restgefahren Der Gerätebetrieb kann u. a. folgende zusätzliche Gefahren bergen: Einklemmgefahr beim Schliessen des Klemmbügels und Bewegen des Tisches. -
Seite 16: Qualifikation Des Personals
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-11 Version: 12/2005 Ersetzt: Qualifikation des Personals Jede Arbeit muss einer Person zugewiesen werden, die in der zu verrichtenden Arbeit und im richtigen Gebrauch geschult ist und etwaige Restrisiken und -gefahren der Arbeit genau kennt. -
Seite 17: Referenzen Und Normen
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 RICHTLINIEN UND ALLGEMEINE WARNHINWEISE Autor: S.D.T. / KM Seite A-12 Version: 12/2005 Ersetzt: Referenzen und Normen A.9.1 Anwendbare EU-Richtlinien EU-Richtlinie 98/37/EG vom 23.07.98, sogenannte "Maschinenrichtlinie". -
Seite 18: Technische Daten
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 TECHNISCHE DATEN Autor: S.D.T. / KM Seite B-1 Version: 12/2005 Ersetzt: TECHNISCHE DATEN Ausschärfapparat AT-305... -
Seite 19: Zweck Des Ausschärfapparats
Der Ausschärfapparat AT-305 wurde speziell zum Endverbinden von Transportbändern und Antriebsriemen von Habasit mit dem Thermofix-Verfahren entwickelt. Der AT-305 ist eine Vorbereitungsvorrichtung zum Ausschärfen von Bändern und Riemen bis zu einer Breite von 300 mm und einer Dicke von 6 mm. Das Band/der Riemen wird auf einer Stahlplatte fixiert. -
Seite 20: Identifikationsdaten Des Geräts
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 TECHNISCHE DATEN Autor: S.D.T. / KM Seite B-3 Version: 12/2005 Ersetzt: ACHTUNG DIE VERWENDUNG DES GERÄTES IN BEREICHEN, IN DENEN EXPLOSIONSGEFAHR HERRSCHT IST VERBOTEN. WICHTIG Alle Montage-, Wartungs-, Reparaturarbeiten sowie die Bedienung der Anlage müssen durch... -
Seite 21: Tabelle 5 - Abmessungen Und Umweltdaten
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 TECHNISCHE DATEN Autor: S.D.T. / KM Seite B-4 Version: 12/2005 Ersetzt: Technische Daten 4 – E ABELLE LEKTRISCHE ATEN 3 x 400 V~ Spannung 3 x 230 V~... -
Seite 22: Lieferumfang Und Zubehör
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 TECHNISCHE DATEN Autor: S.D.T. / KM Seite B-5 Version: 12/2005 Ersetzt: Lieferumfang und Zubehör Das Geräte besteht aus folgenden Teilen: • Ausschärfvorrichtung • Steuerkasten B.4.1 Ausschärfvorrichtung... -
Seite 23: Bestellen Von Zubehör/Ersatzteilen
Habasit Italiana S.p.A. Via A. Meucci 8 Zona Industriale I - 31029 Vittorio Veneto Tel.: ++39 (0) 438 9113 Fax: ++39 (0) 438 200545 Die mit P und N gekennzeichneten Teile können vom Habasit-Stammhaus in Reinach/Schweiz bezogen werden. Ausschärfapparat AT-305... -
Seite 24: Installation
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0)438 9113 AT-305 Fax. ++39(0)438 200545 INSTALLATION Autor: S.D.T. / KM Seite C-1 Version: 12/2005 Ersetzt: INSTALLATION Ausschärfapparat AT-305... -
Seite 25: Vorbereiten Des Arbeitsbereichs
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0)438 9113 AT-305 Fax. ++39(0)438 200545 INSTALLATION Autor: S.D.T. / KM Seite C-2 Version: 12/2005 Ersetzt: Vorbereiten des Arbeitsbereichs ACHTUNG Der Ausschärfapparat muss auf einem Boden oder einer Halterung geeigneter Grösse stehen, der/die an das Gewicht und die Abmessungen angepasst ist. -
Seite 26: Verpackung Und Handhabung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0)438 9113 AT-305 Fax. ++39(0)438 200545 INSTALLATION Autor: S.D.T. / KM Seite C-3 Version: 12/2005 Ersetzt: Verpackung und Handhabung ACHTUNG C.2.1 Handhabung Das Bewegen von Verpackung und Gerät muss durch autorisiertes Personal erfolgen. -
Seite 27: Montage Und Installation
Ersetzt: Montage und Installation C.3.1 Vorabprüfung Gerätegehäuse und Zubehör optisch auf Zeichen von Transportschäden oder -bruch prüfen. Bei Schäden und/oder Defekten unverzüglich HABASIT verständigen. Wir empfehlen auch eine fotografische Dokumentation des Schadens. C.3.2 Aufstellung WICHTIG Diese Arbeit muss von einem QUALIFIZIERTEN TECHNIKER durchgeführt werden, der die korrekte Aufstellung unter Beachtung der entsprechenden Sicherheitsvorschriften durchführen und prüfen kann. -
Seite 28: Elektrischer Anschluss
Anschluss muss eine konstante Verbindung am PE-Leiter sicherstellen, um das Gerät zu erden. ACHTUNG DAS GERÄT MUSS RICHTIG GEERDET SEIN, UM DIE SICHERHEIT DES PERSONALS ZU GEWÄHRLEISTEN. HABASIT HAFTET NICHT FÜR SCHÄDEN DURCH UNSACHGEMÄSSE ODER FALSCHE ERDUNG DES GERÄTS. Ausschärfapparat AT-305... -
Seite 29: Demontage Des Geräts
Ersetzt: Demontage des Geräts Die Demontage des Ausschärfapparats muss durchgeführt werden von: Technikern des HABASIT-Supportservices, Technikern, die von HABASIT autorisiert sind, mit Erfahrung in: Maschinenmontage/-demontage, Montage/Demontage von elektrischen, pneumatischen und hydraulischen Anlagen, unter Beachtung der entsprechenden Pläne. ACHTUNG VOR DER DURCHFÜHRUNG JEGLICHER ART VON ARBEITEN AM AUSSCHÄRFAPPARAT SICHERSTELLEN, DASS DIE SYSTEME VON DEN STROMVERSORGUNGEN GETRENNT SIND UND DASS KEINE RESTENERGIE IN BEWEGLICHEN TEILEN VORHANDEN IST. -
Seite 30: Einlagerung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0)438 9113 AT-305 Fax. ++39(0)438 200545 INSTALLATION Autor: S.D.T. / KM Seite C-7 Version: 12/2005 Ersetzt: Einlagerung WICHTIG Der Ausschärfapparat muss in einem trockenen Raum frei von eindringenden Flüssigkeiten gelagert werden. -
Seite 31: Entsorgung
12/2005 Ersetzt: Entsorgung WICHTIG Der Ausschärfappat AT-305 besteht aus unterschiedlichen Materialien. Nach Ablauf der Lebensdauer des Geräts müssen diese Materialien an speziellen Sammelstellen gemäss den geltenden gesetzlichen Vorschriften im jeweiligen Land entsorgt werden. ACHTUNG Die Materialien und Stoffe, aus denen der Auschärfapparat besteht, MÜSSEN gemäss den im Land, in dem der Ausschärfapparat installiert ist, geltenden Gesetzen/Vorschriften zur Abfallentsorgung entsorgt... -
Seite 32: Betrieb
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-1 Version 12/2005 Ersetzt: BETRIEB Ausschärfapparat AT-305... -
Seite 33: Allgemeine Warnhinweise
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-2 Version 12/2005 Ersetzt: Allgemeine Warnhinweise Bedien- und/oder Wartungspersonal haben folgende Pflichten: Am Ausschärfapparat und in dessen Umgebung die erforderlichen Bedingungen herstellen, damit die installierten Schutzvorrichtungen betriebsfertig und einsatzbereit sind, um das Personal schützen zu... -
Seite 34: Installierte Verkleidungen
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-3 Version 12/2005 Ersetzt: Installierte Verkleidungen Der Ausschärfapparat verfügt über folgende Schutzvorrichtungen: Verkleidungen VERKLEIDUNGEN werden klassifiziert als... -
Seite 35: Inbetriebnahme
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-4 Version 12/2005 Ersetzt: Inbetriebnahme Den Starttaster [21] drücken. Die Laufrichtung der Ausschärfwalze [8] überprüfen und sicherstellen, dass diese sich in der durch den Pfeil auf der Sicherheitsabdeckung angezeigten Richtung bewegt. -
Seite 36: Ausschärfen Der Band-/Riemenenden
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-5 Version 12/2005 Ersetzt: Ausschärfen der Band-/Riemenenden Um den Ausschärfapparat zu stoppen, den Stopptaster [22] drücken. Einen Streifen doppelseitiges Klebeband an der Verschleissplatte [3] anbringen. -
Seite 37: Technische Hilfe
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 BETRIEB Autor: S.D.T. / KM Seite D-6 Version 12/2005 Ersetzt: Technische Hilfe Bei Fragen zum Gebrauch des Ausschärfapparats stehen unsere Experten gerne zur Verfügung. Bei technischen Fragen zur Funktionsweise und zum Status des Ausschärfapparats den Hersteller... -
Seite 38: Normale Wartung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-1 Version: 12/2005 Ersetzt: NORMALE WARTUNG Ausschärfapparat AT-305... -
Seite 39: Allgemein
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-2 Version: 12/2005 Ersetzt: Allgemein ACHTUNG AUSSCHÄRFAPPARAT MÜSSEN VORBEUGENDE WARTUNGSMASSNAHMEN DURCHGEFÜHRT WERDEN, UM DIE ZUVERLÄSSIGKEIT DER BAUTEILE UND INSBESONDERE DER BEWEGLICHEN ANLAGENTEILE ZU GEWÄHRLEISTEN. -
Seite 40: Allgemeine Warnhinweise
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-3 Version: 12/2005 Ersetzt: Allgemeine Warnhinweise Bedien- und/oder Wartungspersonal haben folgende Pflichten: am Ausschärfapparat und in dessen Umgebung die erforderlichen Bedingungen herzustellen, damit die installierten Schutzvorrichtungen betriebsfertig und einsatzbereit sind, da diese dazu da sind, das Personal zu schützen,... -
Seite 41: Routine- Und Planmässige Wartung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-4 Version: 12/2005 Ersetzt: Routine- und planmässige Wartung WICHTIG Das Wartungspersonal muss mindestens über folgende Punkte informiert sein: - Geräteschutz,... -
Seite 42: Ersetzen Der Ausschärfwalze
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-5 Version: 12/2005 Ersetzt: E.3.2 Ersetzen der Ausschärfwalze Um den Ausschärfapparat zu stoppen, den Stopptaster [22] drücken. -
Seite 43: Ersetzen Der Verschleissplatte
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39 (0) 438 9113 AT-305 Fax. ++39(0)438 200545 NORMALE WARTUNG Autor: S.D.T. / KM Seite E-6 Version: 12/2005 Ersetzt: E.3.5 Ersetzen der Verschleissplatte Um den Ausschärfapparat zu stoppen, den Stopptaster [22] drücken. -
Seite 44: Ausserplanmässige Wartung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 AUSSERPLANMÄSSIGE WARTUNG Autor: S.D.T. / KM Seite F-1 Version: 12/2005 Ersetzt: AUSSERPLANMÄSSIGE WARTUNG Ausschärfapparat AT-305... -
Seite 45: Ausserplanmässige Wartung
Wartungsarbeiten müssen von qualifizierte Techniker durchgeführt werden. WARTUNGSARBEITEN, KEINE NORMALEN WARTUNGSARBEITEN SIND, TECHNISCHEN SUPPORT VON HABASIT KONTAKTIEREN. Habasit Italiana S.p.A. Via A. Meucci 8 Zona Industriale I - 31029 Vittorio Veneto Tel.: ++39 (0) 438 9113 Fax: ++39 (0) 438 200545... -
Seite 46: Abbildungen
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 ABBILDUNGEN Autor: S.D.T. / KM Seite G-1 Version: 12/2005 Ersetzt: ABBILDUNGEN Gesamtansichten AT-305 2 – G BBILDUNG ESAMTANSICHT VON LINKS Legende: Grundrahmen Seitliche Klemmschraube Ausschärftisch Regulierzapfen für Ausschärfwinkel... -
Seite 47: Esamtansicht Von Rechts
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 ABBILDUNGEN Autor: S.D.T. / KM Seite G-2 Version: 12/2005 Ersetzt: 3 – G BBILDUNG ESAMTANSICHT VON RECHTS Legende: Grundrahmen Seitliche Klemmschraube Ausschärftisch Regulierzapfen für Ausschärfwinkel... -
Seite 48: Versionen Des Steuerkastens
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 ABBILDUNGEN Autor: S.D.T. / KM Seite G-3 Version: 12/2005 Ersetzt: Versionen des Steuerkastens 3x400 V~ 3x230 V~ 1x220 V~ 4 – V AT-305 BBILDUNG ERSIONEN DES... -
Seite 49: Bbildung
Habasit Italiana S.p.A. Vittorio Veneto 31029 (TV) Ausschärfapparat Tel.: ++39(0)438 9113 AT-305 Fax. ++39(0)438 200545 ABBILDUNGEN Autor: S.D.T. / KM Seite G-4 Version: 12/2005 Ersetzt: Detailansichten AT-305 5 – D BBILDUNG EMONTAGE DER USSCHÄRFWALZE 6 – A 7 – E... -
Seite 50: Anhang
Ersetzt: Produkthaftpflicht / Bemerkungen zur Anwendung Wird die korrekte Auswahl und Anwendung der Habasit-Produkte nicht von einem autorisierten Habasit- Verkaufsspezialisten empfohlen, ist der Kunde für die korrekte Auswahl und Anwendung der Habasit- Produkte verantwortlich, einschliesslich des damit verbundenen Bereichs der Produktsicherheit. Alle Angaben / Informationen haben empfehlenden Charakter;...
