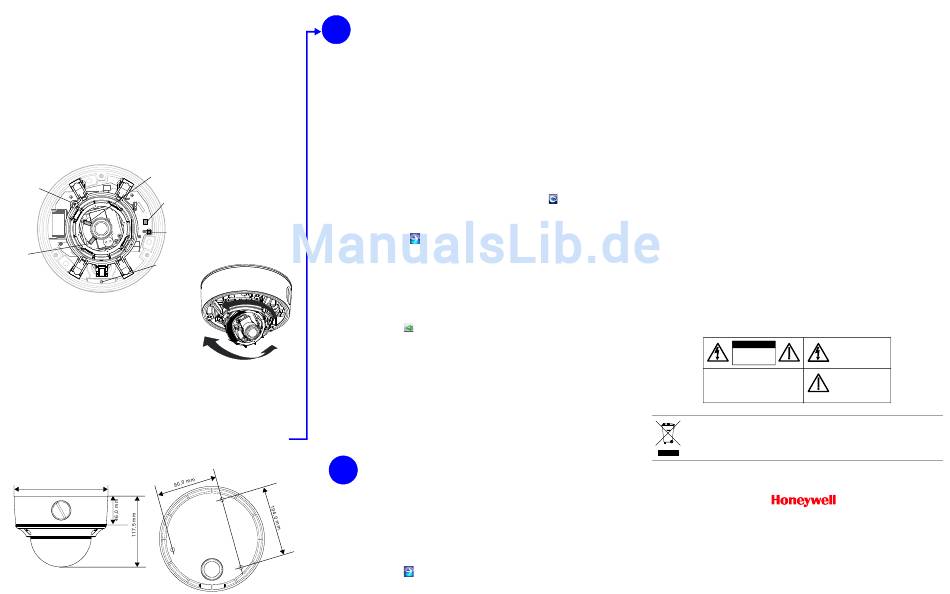

Einstellung der Kamera
Einstellung der Kamera
1.
Stellen Sie sicher5 dass die Kamera an eine Stromversorgung angeschlossen ist.
Hinweis
Warten Sie bitte ca. 60 Sekunden nach dem Einschalten, bis das Videobild am BNC
Anschluss zur Verfügung steht..
2.
Installieren Sie die Aufhängung wieder, indem Sie die schwarzen Laschen wieder in die
schwarzen Clips am Gehäuseboden einsetzen.
3.
Schließen Sie das beiliegende Videokabel an den lokalen Videoausgang an, um das Videosignal
auf einem Standardmonitor anzuzeigen (die unten stehende Abbildung zeigt die Lage des
lokalen Videoausgangs).
4.
Lösen Sie die Stellschraube, mit der die Aufhängung arretiert ist, und stellen Sie den horizontalen
Winkel ein.
5.
Richten Sie die Kamera entsprechend der Legende unten für die gewünschte Aufnahme aus
(Schwenken, Neigen, Fokussieren) . .
Stellschraube
Draufsicht
(zum Einstellen
des horizontalen
Brennweite
Winkels lösen)
einstellen (unten)
Lokaler
Videoausgang
Reset-
Taste
Schärfe
einstellen
(oben)
Lösen Sie die
Befestigungss
chraube an der
Innenseite der
Durchführung,
und entfernen
Sie den
Stopfen.
6.
Ziehen Sie die Stellschraube wieder fest, damit die Aufhängung arretiert wird.
7.
Trennen Sie das beiliegende Videokabel.
Wiederanbringen der Kuppel und der Kuppelabdeckung
1.
Richten Sie die Kuppel an der Aufhängung aus, und drücken Sie sie vorsichtig herunter, bis die
Kuppel einrastet.
2.
Richten Sie die unverlierbaren Schrauben der Kuppelabdeckung an den Montagebohrungen im
Gehäuseboden aus, und ziehen Sie sie dann an.
Gerätemaße
154,97 mm
3
Einrichtung im Netzwerk
Installieren des Dienstprogramms Honeywell IP Utility
Hinweis
Bevor Sie das Dienstprogramm Honeywell IP Utility installieren und verwenden, prüfen
Sie, ob die Kamera über ein CAT5-Ethernet-Kabel mit dem Netzwerk verbunden ist.
Wenn die IP-Kamera erkannt und deren Netzwerkeinstellungen konfiguriert werden sollen,
muss zuerst das IP-Dienstprogramm installiert werden. Suchen Sie auf
products/cameras/index.html
und laden Sie dann die aktuellen Handbücher und Softwareupdates herunter. Sie müssen mit
Administratorrechten bei dem Arbeitsplatzcomputer angemeldet sein, auf dem das Honeywell IP
Utility installiert werden soll.
Hinweis
Es wird empfohlen, evtl. auf der Workstation laufende Norton Antivirus Software zu
deaktivieren.
1.
Legen Sie die CD ein. Die Installation wird automatisch gestartet. Sollte die Installation nicht
automatisch gestartet werden, navigieren Sie zum DVD-Laufwerk, und führen Sie Honeywell IP
Utility Setup.exe aus.
2.
Folgen Sie den Anweisungen des Installationsassistenten.
3.
Melden Sie sich beim IP Utility an:
a.
Doppelklicken Sie auf dem Desktop auf das Symbol für das IP Utility
Dialogfeld zur Anmeldung wird geöffnet.
b.
Wählen Sie in der Liste Benutzername die Option Administrator oder
Gast aus.
c.
Geben Sie unter Berücksichtigung von Groß- und Kleinschreibung das Kennwort ein,
Legende
und klicken Sie auf
A = Neigungseinstellung
guest
B = Horizontaleinstellung
(Gastbenutzer).
C = Schwenkeinstellung
Hinweis
Hinweis Diese Kamera unterstützt die PSIA Spezifikation für die Interoperabilität
C
Konfigurieren des Netzwerks
A
1.
Nach der Anmeldung beim IP-Dienstprogramm werden die Geräte im Netzwerk automatisch
erkannt und im Bereich Erkennung aufgeführt. Nach der ersten Erkennung wird die
automatische Aktualisierung fortgesetzt, sodass neu hinzugefügte Netzwerkgeräte erkannt
werden.
2.
Schließen Sie die IP-Kamera an, indem Sie im Bereich Erkennung darauf doppelklicken oder
sie auswählen und auf
3.
Konfigurieren der IP-Netzwerkeinstellungen:
•
Automatisch. Stellen Sie eine Verbindung mit dem Gerät her, klicken Sie auf die
Registerkarte System, wählen Sie IP-Adresse automatisch abrufen aus, geben Sie den
Gerätenamen ein, und klicken Sie auf Übernehmen. Die Netzwerkeinstellungen werden
automatisch vom Netzwerkserver zugewiesen.
•
Manuell. Stellen Sie eine Verbindung zu dem Gerät her, und klicken Sie auf die
Registerkarte System. Stellen Sie sicher, dass IP-Adresse automatisch abrufen nicht
ausgewählt ist, und geben Sie den Gerätenamen, die IP-Adresse, die Subnetzmaske und
das Gateway ein. Klicken Sie auf Übernehmen.
Achtung
Überprüfen Sie die IP-Netzwerkeinstellungen, bevor Sie auf Übernehmen klicken.
Falsche Werte können den Verbindungsaufbau mit dem Gerät verhindern.
Hinweis
Wenden Sie sich an den Netzwerkadministrator, wenn Sie Fragen zum Netzwerk haben
oder wenn Probleme auftreten.
4
Betrieb der Kamera
Die Kamera ist mit einem Web-Client ausgestattet, der es ermöglicht, mit einem gewöhnlichen
Webbrowser Videobilder anzuzeigen und die Geräteeinstellungen für die Kamera festzulegen.
Im Referenzhandbuch finden Sie Informationen zum Einrichten des Webbrowsers für die
Videoanzeige. So melden Sie sich bei der Web-Client-Anwendung an:
1.
Starten Sie Internet Explorer, und geben Sie die URL (IP-Adresse) für die
Netzwerkkamera ein.
ODER starten Sie die Web-Client-Anwendung über das IP-Dienstprogramm, indem Sie
auf Browser starten klicken.
2.
Wählen Sie als Benutzernamen Administrator oder Gast aus.
3.
Geben Sie unter Berücksichtigung von Groß- und Kleinschreibung das Kennwort ein,
und klicken Sie auf
guest (Gastbenutzer).
www.honeywellvideo.com/
unter den Mini-Kuppelkameras für Innen/Außen nach Ihrer Kamera,
(
)
Das
1234
.
Die Standardkennwörter lauten
(Administrator) und
.licken.
. Die Standardkennwörter lauten 1234 (Administrator) und
FCC-Konformitätserklärung
Informationen für den Anwender: Bei der Prüfung dieses Geräts wurde festgestellt, dass die Grenzwerte
für digitale Geräte der Klasse nicht überschritten werden. Gemäß Teil 15 der FCC-Bestimmungen bedeutet
die Einhaltung dieser Grenzwerte einen angemessenen Schutz vor schädlicher Störstrahlung bei Betrieb
in gewerblichen Umgebungen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann
solche Energie abstrahlen. Wenn das Gerät nicht in Übereinstimmung mit der Gebrauchsanweisung
installiert oder betrieben wird, kann die Funksignalübertragung in der Umgebung des Geräts gestört
werden. Bei Betrieb des Geräts in Wohnbereichen ist anzunehmen, dass schädliche Störstrahlung erzeugt
wird. Diese Störung ist vom Anwender auf eigene Kosten zu beseitigen.
Achtung
Änderungen und Modifikationen, die nicht ausdrücklich von der für Konformität zuständigen
Instanz genehmigt wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät
führen.
Nordamerika
Das mit dieser Anleitung gelieferte Gerät entspricht UL 60950-1 und CSA C22.2 Nr. 60950-1.
Konformitätserklärung des Herstellers
Der Hersteller erklärt, dass das mit dieser Anleitung gelieferte Gerät den einschlägigen Anforderungen der
EMV-Richtlinie 2004/108/EG sowie der Richtlinie über allgemeine Produktsicherheit GPSD 2001/95/EG
entspricht. Außerdem werden die Anforderungen der Normen EN 55022 zu Funkstöreigenschaften, EN
50130-4 zur elektromagnetischen Störfestigkeit und EN 60950 zu Sicherheitsanforderungen von
elektronischen Geräten erfüllt.
VORSICHT!
Dieses Produkt ist ein Gerät der Klasse A. Der Betrieb in Wohnräumen verursacht
möglicherweise störende Interferenzen, gegen die der Betreiber geeignete
Maßnahmen treffen muss.
Vorsichtshinweise
Installations- und Wartungsarbeiten dürfen nur von qualifizierten und erfahrenen Technikern ausgeführt
werden. Dabei ist auf die Einhaltung aller am Installationsort geltenden rechtlichen Bestimmungen zu
achten. Andernfalls erlischt der Gewährleistungsanspruch.
VORSICHT!
Die elektrischen Sicherheitsvorschriften erfordern für die Modelle mit
24-V-Wechselspannungsversorgung die Verwendung von Netzgeräten mit Prüfzeichen
„CSA Certified" bzw. „UL Listed Class 2". Bei Stromversorgung über das Ethernet
(Power over Ethernet, PoE) muss der Standard IEEE 802.3
af (PoE) erfüllt sein.
ACHTUNG
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
ACHTUNG: ABDECKUNG NICHT ENTFERNEN.
STROMSCHLAGGEFAHR!
KEINE VOM BENUTZER ZU WARTENDEN TEILE
ENTHALTENWARTUNGSARBEITEN VON
QUALIFIZIERTEN WARTUNGSTECHNIKERN
DURCHFÜHREN LASSEN
WEEE (Waste Electrical and Electronic Equipment, Entsorgung von elektrischen und
elektronischen Altgeräten). Umweltgerechte Entsorgung des Geräts (gilt in den Ländern
der Europäischen Union und in anderen Ländern mit Mülltrennsystemen). Dieses Gerät ist
nach Ablauf der nutzbaren Betriebsdauer entsprechend den vor Ort gültigen Gesetzen,
Richtlinien und Verfahren zu entsorgen.
Kontacteinformationen
www.honeywell.com/security/de
+49.74.31.8.01.0 (nur Deutschland)
HVSsupport@honeywell.com
Dokument 800-09325 – Rev A – 06/11
© 2011 Honeywell International Inc. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne schriftliche
Genehmigung durch Honeywell vervielfältigt werden. Es wird davon ausgegangen, dass die Informationen in diesem
Dokument in jeder Hinsicht korrekt sind. Honeywell kann jedoch keinerlei Haftung für die Folgen übernehmen, die
sich aus der Nutzung dieser Informationen ergeben könnten. Die in diesem Dokument enthaltenen Informationen
können jederzeit und ohne vorherige Ankündigung geändert werden. Zur Umsetzung solcher Änderungen können
überarbeitete Versionen dieser Veröffentlichung herausgegeben werden.
DIESES SYMBOL SIGNALISIERT,
DASS IM GERÄT GEFÄHRLICHE
ELEKTRISCHE SPANNUNGEN
ANLIEGEN. ES BESTEHT
STROMSCHLAGGEFAHR.
DIESES SYMBOL SIGNALISIERT,
DASS DAS GERÄT MIT
WICHTIGEN HINWEISEN ZU
BETRIEB UND WARTUNG
AUSGELIEFERT WURDE.
