1 .08

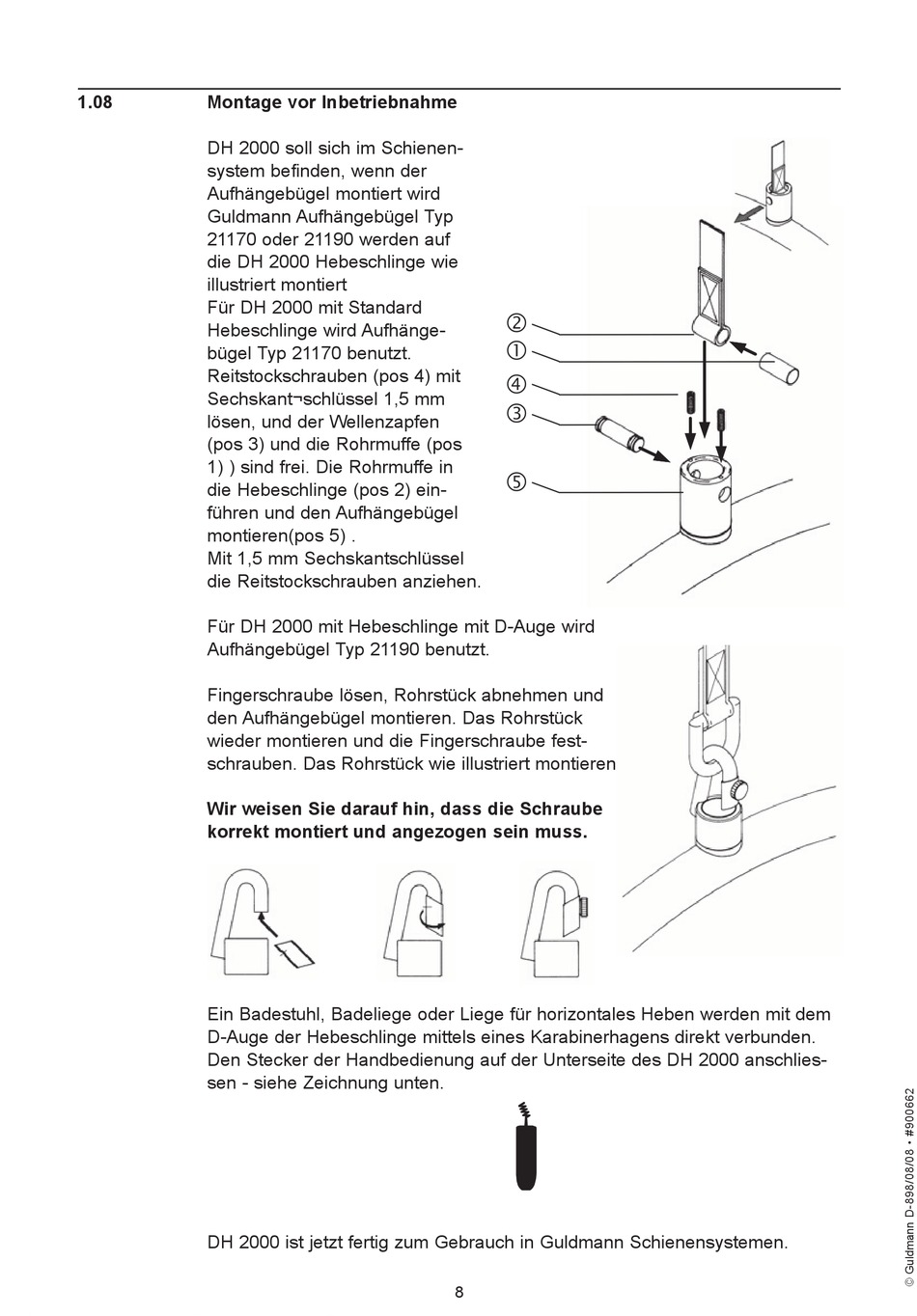

Montage vor Inbetriebnahme

DH 000 soll sich im Schienen-
system befinden, wenn der
Aufhängebügel montiert wird
Guldmann Aufhängebügel Typ
70 oder 90 werden auf
die DH 000 Hebeschlinge wie
illustriert montiert
Für DH 2000 mit Standard
Hebeschlinge wird Aufhänge-
bügel Typ 21170 benutzt.
Reitstockschrauben (pos 4) mit
Sechskant¬schlüssel 1,5 mm
lösen, und der Wellenzapfen
(pos 3) und die Rohrmuffe (pos
1) ) sind frei. Die Rohrmuffe in
die Hebeschlinge (pos 2) ein-
führen und den Aufhängebügel
montieren(pos 5) .
Mit 1,5 mm Sechskantschlüssel
die Reitstockschrauben anziehen.
Für DH 2000 mit Hebeschlinge mit D-Auge wird
Aufhängebügel Typ 21190 benutzt.
Fingerschraube lösen, Rohrstück abnehmen und
den Aufhängebügel montieren. Das Rohrstück
wieder montieren und die Fingerschraube fest-
schrauben. Das Rohrstück wie illustriert montieren.
Wir weisen Sie darauf hin, dass die Schraube
korrekt montiert und angezogen sein muss .
Ein Badestuhl, Badeliege oder Liege für horizontales Heben werden mit dem
D-Auge der Hebeschlinge mittels eines Karabinerhagens direkt verbunden.
Den Stecker der Handbedienung auf der Unterseite des DH 000 anschlies-
sen - siehe Zeichnung unten.
DH 000 ist jetzt fertig zum Gebrauch in Guldmann Schienensystemen.
�
�
�
�
�
8
