Montage der Ladestation im Travers-Schienensystem

Bei der Montage der
Ladestation im Travers-
Schienensystem werden
zwei Ladegehäuse
verwendet, eines für die
Travers-Schiene und eines
für die Parallel-Schiene.
Darüber hinaus wird außer
dem Stromabnehmer im Lifter
ein weiterer Stromabnehmer eingesetzt.
Die Montage des Ladegehäuses an der Travers-Laufkatze erfolgt wie unter
1.1 beschrieben, es wird jedoch kein Federsäulensatz montiert.

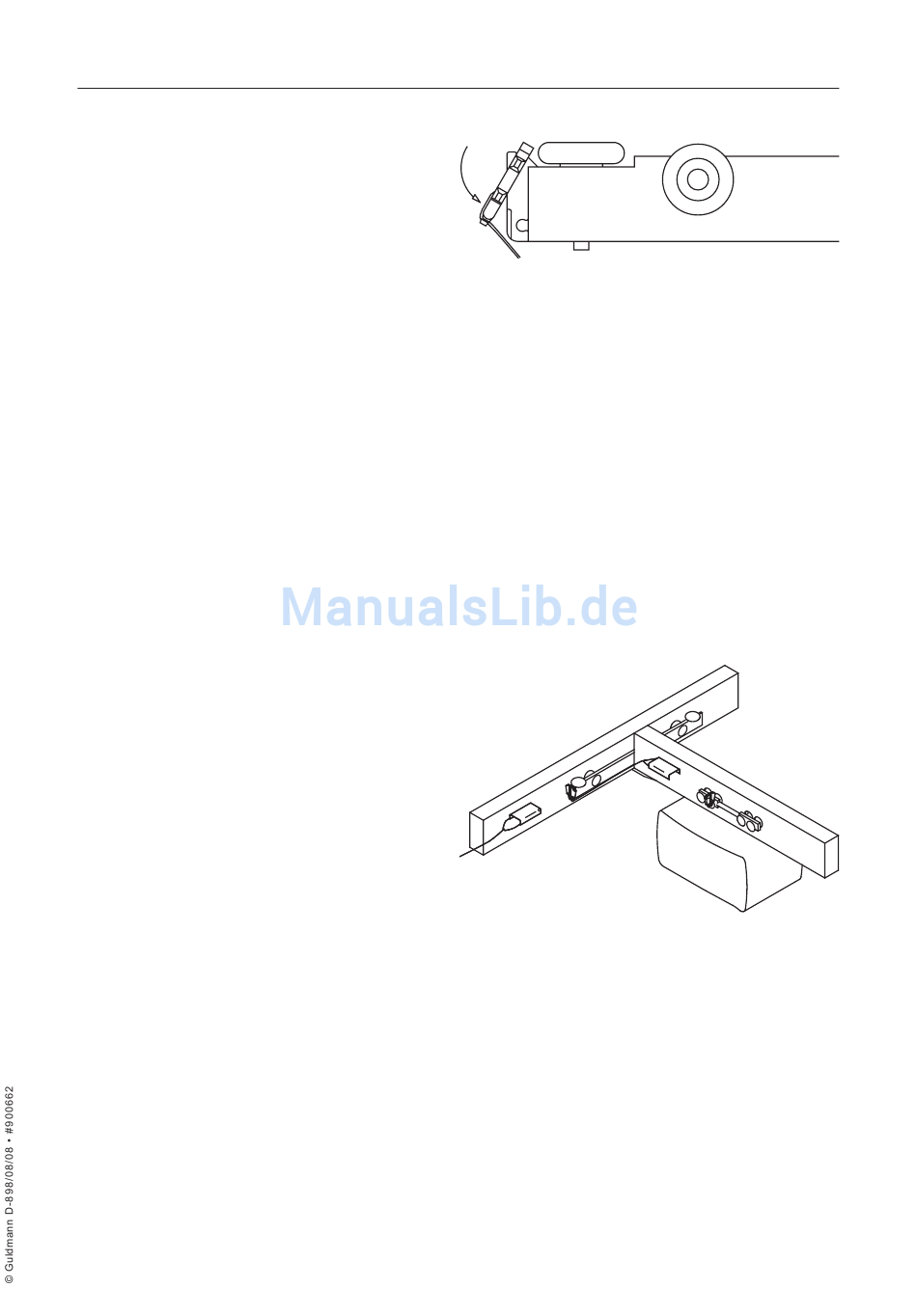

Bevor die Travers-Laufkatzen in den Parallelschienen plaziert werden, ist der
Stromabnehmer an einer der Travers-Laufkatzen zu montieren, und zwar an
dem Ende, das zum Ladegehäuse weist. Der Stromabnehmer wird an der
Aufhängung am Ende der Laufkatze angebracht und an der Öse der
Aufhängung eingeklickt.
Der Stromabnehmer ist so anzubringen, daß seine Lötstellen von der
Laufkatze abgewandt sind.
Es ist zu kontrollieren, daß die Kabel an den Haken an der Unterseite
des Stromabnehmers befestigt sind
Wenn die Traversschiene
montiert ist, wird das Lade-
gehäuse des Lifters laut
Anweisung montiert und mit
dem Stromabnehmer an der
Travers-Laufkatze verbunden.
Das markierte Kabel/der mar-
kierte Leiter ist +
(Der +Leiter des Lade-
gehäuses wird mit dem
+Leiter des Stromabnehmers
verbunden). Das Kabel wird
mit Hilfe des beiliegenden doppelseitigen Klebebands unter der Travers-
Laufkatze befestigt. Die Ladestation wird angeschlossen und ihre Funktion
kontrolliert.
Die Plazierung des Ladegehäuses kann eventuell mit den beigelegten
Etiketten mit Ladesymbol markiert werden.
Wenn eine Reparatur/Wartung notwendig sein sollte, können das Lade-
gehäuse und die Ladestation des raumdeckenden Systems abmontiert und
ausgewechselt werden, ohne das Schienensystem zu demontieren. Bei
Wartung des Stromempfängers im Personenlifter, muß der Personenlifter
und/oder Laufkatze von der Schiene entfernt werden.
