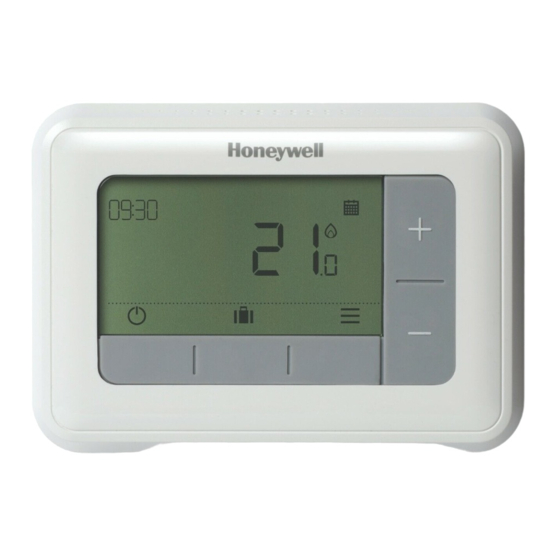

T4R Thermostat
Programmierbares Funk-Thermostat
Kurzinstallationsanleitung
DE
Kompatibel ein- und auszuschaltenden 24 - 230 V
Geräten und OpenTherm Geräten, wie z. B. Gasboilern,
Kombi-Boilern und Zonenventilanwendungen.
Nicht kompatibel mit einer 240 V Elektroheizung.

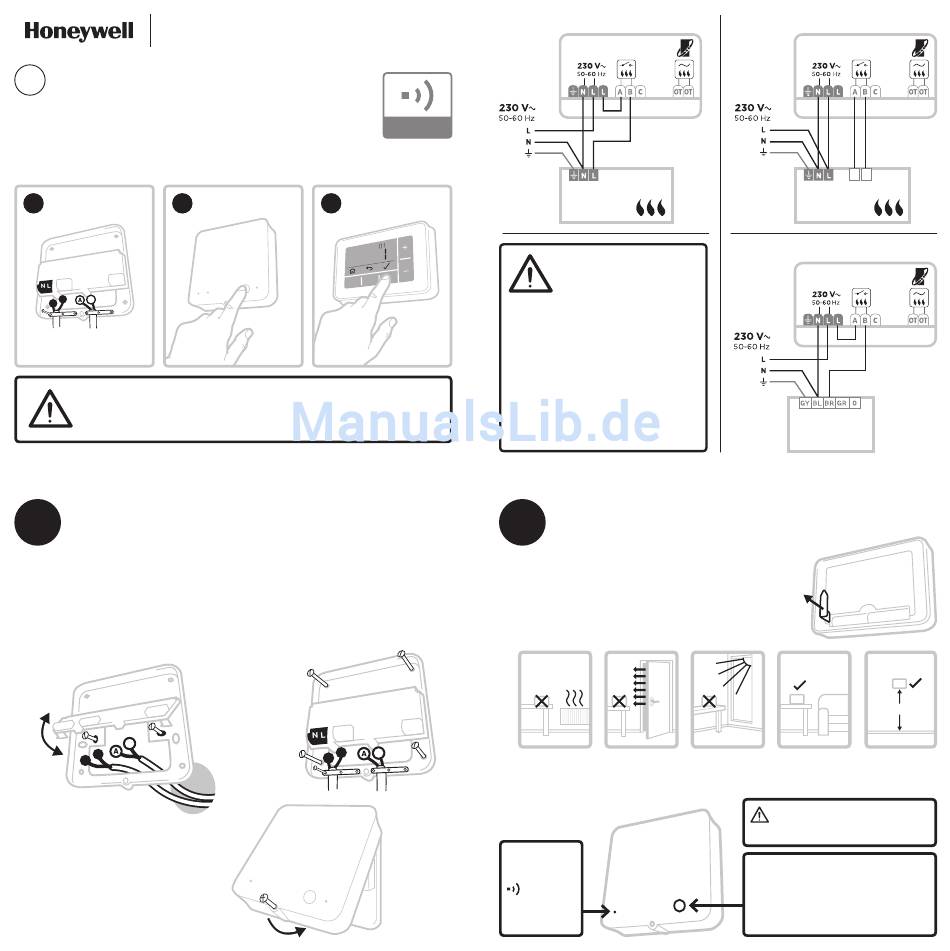

Installation in 3 Schritten...
Empfängerbox
1 2
verkabeln
L
B
N
Muss von Fachpersonal installiert werden.
Das Stromnetz zu Ihrer eigenen Sicherheit
AUSSCHALTEN, bevor die Kabel angeschlossen werden.
1
Empfängerbox verkabeln
Das Gerät an geeignerte Stelle in unmittelbarer Nähe des Boilers
anbringen, dabei mind. 30 cm von Gegenständen aus Metall entfernt
bleiben, inkl. Wandgehäusen und dem Boilergehäuse aus Metall.
A) Wandgehäuse oder rückseitige Verkabelung
Entfernen Sie die Wandplatte vom
Thermostat und öffnen Sie mit einem
Schraubendreher die Klemmenabdeckung
der Wandplatte um die Kabel anzuschließen.
B
L
N
C) Deckel aufsetzen
Die Scharniere
oben am Deckel
in der Wandplatte
einhängen, den Deckel
schließen und mit der
Schraube sichern.
Einschalten Konfigurieren
3
und testen des Systems
B) Aufputzverkabelung
Die Aufputzverkabelung
mithilfe der Kabelklemmen
befestigen.
L
N
Standardmäßiger 230 V Boiler
Funk
Kommunikation
Um einen Kurzschluss aufgrund
eines losen Kabelendes zu
verhindern:
• Bei mehrfarbigen Kabeln:
Nur soviel Außenisolierung
entfernen, damit die Kabeladern
in der Schraubklemme fixiert
werden können.
• Bei einfarbigen Kabeln: So nah
wie möglich mit einem Kabelbinder
an der Schraubklemme fixieren.
32318057-004 B
2
Einschalten und testen
A) Thermostat einschalten
Batterieschutz entfernen und das Thermostat im
Tischständer oder an der Wandhalterung anbringen.
Das Thermostat darf nicht direkter Zugluft
bzw. direktem Sonnenlicht oder anderen
Wärmequellen ausgesetzt werden.
B
B) Heizungssystem und Empfängerbox einschalten
und einen kurzen Funktionstest der Empfängerbox durchführen um zu testen,
ob dieser den Boiler eingeschaltet.
Nach dem
Einschalten
sollte die
LED
dauerhaft
GRÜN
aufleuchten
Kombi-Boiler
Empfängerbox
5(3)A
Permanente stromführende
Kabelader nicht erforderlich
Standardmä-
ßiger Boiler
Zonenventil mit 2 Anschlüssen
Empfängerbox
5(3)A
T1 T2
Kombi-Boiler
Empfängerbox
5(3)A
V4043
Zonenventil
Tischständer Wandhalterung
1,2 - 1,5 m
Der Thermostat und das
Empfängergerät dieser Packung
sind bereits per Binding verbunden
Drücken Sie die Taste einmalig, um zu
prüfen, ob der Boiler sich einschaltet -
Die LED leuchtet dauerhaft GELB.
Erneut einmalig drücken, um den
Boiler auszuschalten - Die LED sollte
ERLÖSCHEN.
