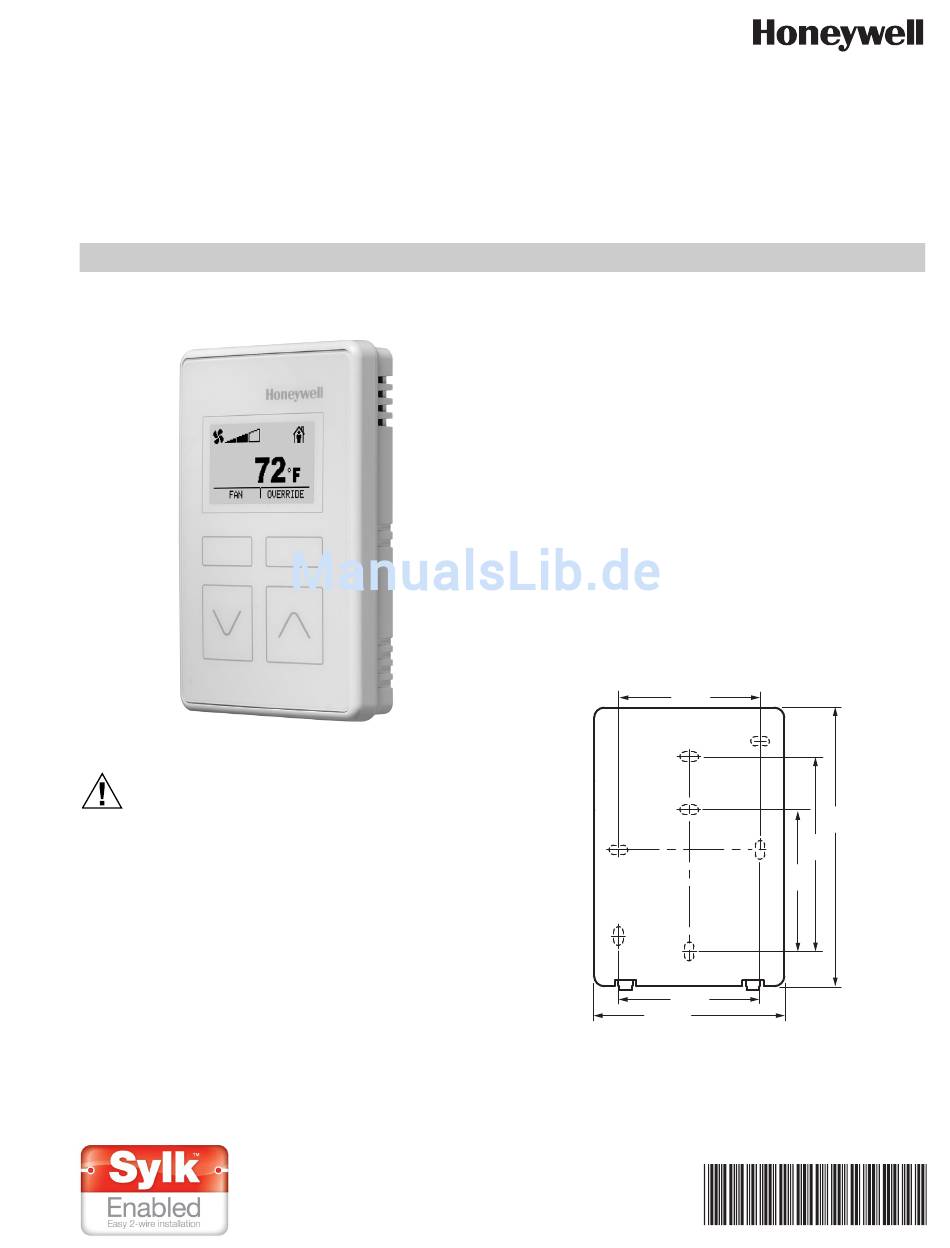

Lite TR40/42 Wandmodule
mit und ohne LCD
VOR DER INSTALLATION

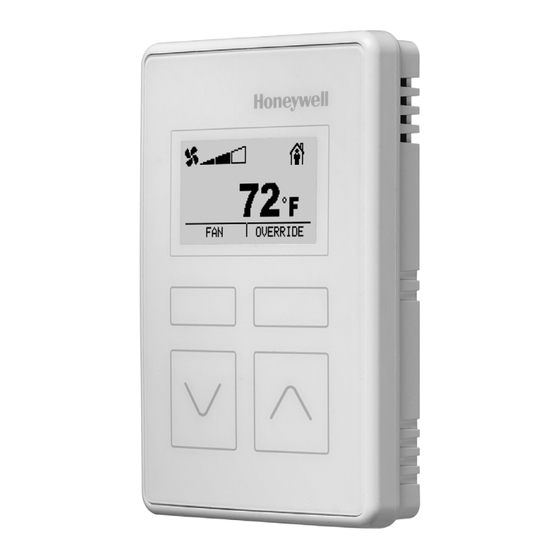

Abb. 1. LCD-Wandmodul.
VORSICHT
Gefahr eines unberechenbaren Systembetriebs.
Bei falscher Verdrahtung sind Störgeräusche
möglich.
Die Verdrahtung sollte wenigstens 30 cm von großen
induktiven Lasten wie Motordirektstarter,
Vorschaltgeräte und große Stromkreisverteiler entfernt
sein.
Geschirmte Kabel sind für Installationen erforderlich,
die diesen Richtlinien nicht entsprechen.
Die Abschirmung nur am geerdeten Reglergehäuse
erden.
WICHTIG
Jegliche Verdrahtung muss örtlichen
elektrotechnischen Normen und Verordnungen
gemäß Installationsschaltbild entsprechen.
INSTALLATIONSANLEITUNGEN
— Für Informationen zu Sylk-Bus-
Entfernungsbeschränkungen siehe Table 1 auf Seite 3.
— Die gesamte Verdrahtung ist polaritätsunempfindlich.
INSTALLATION
Das Wandmodul an einer Innenwand ca. 54 Inch (1372 mm)
über dem Boden (oder an einer angegebenen Stelle)
anbringen, um es der durchschnittlichen Zonentemperatur
auszusetzen. Das Wandmodul nicht an einer Außenwand,
einer Wand mit Wasserleitungen oder in der Nähe von
Luftkanälen anbringen. Keine Stellen wählen, die Abluft von
Heizregistern oder Strahlungswärme von Geräten,
Beleuchtung oder der Sonne ausgesetzt sind.
Das Wandmodul kann an einer Wand, an einem
Standardklemmenkasten mit Nr. 6-Schrauben (3,5 mm) oder
an einer 60 mm großen Wandsteckdose (siehe Abb. 3)
angebracht werden. Beim Anbringen an einer Wand
Schrauben verwenden, die für das Wandmaterial geeignet
sind.
2-3/8 (60)
2-3/8 (60)
3-11/64 (81)
Abb. 2. Sockel-Befestigungslöcher und
Verriegelungslaschen.
4-41/64
(118)
3-1/4
(83)
2-3/8
(60)
M34633
62-0467G-01
