Honeywell T4M Kurzinstallationsanleitung

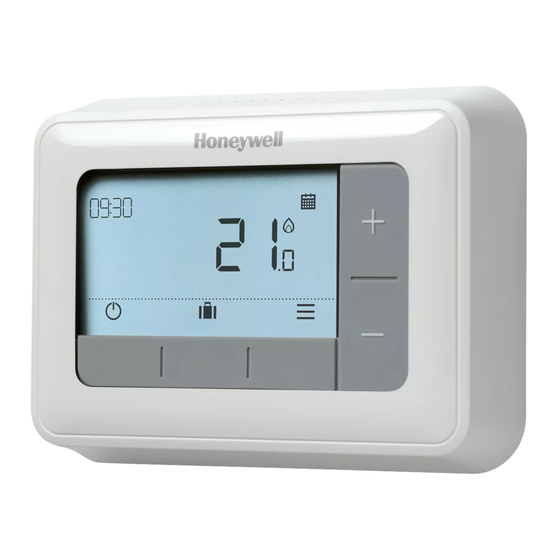

T4M Thermostat
Programmierbares Regel-Thermostat
Kurzinstallationsanleitung
D E
Nur kompatibel mit OpenTherm-Geräten.
Nicht kompatibel mit 230 V Boilern,
Zonenventilanwendungen oder 240 V Elektroheizungen.
Installation in 3 Schritten...
Verkabeln des
1
2
Thermostats
T
T
S
S
Muss von Fachpersonal installiert werden.
Das Stromnetz zu Ihrer eigenen Sicherheit
AUSSCHALTEN, bevor die Kabel angeschlossen werden.
1
Thermostat verkabeln
Stellen Sie sicher, dass das Gerät nicht in direkter Zugluft
bzw. direktem Sonnenlicht angebracht wird oder anderen
Wärmequellen ausgesetzt ist. Ebenso müssen die Kabel vom
Boiler an das Thermostat angeschlossen werden können.
A) Den Klemmendeckel mithilfe
eines Schraubendrehers öffnen,
um die Kabel anzuschließen.
min. 0,25 mm²
max. 1,5 mm²
Einschalten Konfigurieren
3
und testen des Systems
B) Die Kabel gemäß
Verkabelungsplan anschließen
und den Deckel wieder aufstecken.
A
B
C
T
T
T
T
S
S
max. 6 mm
OpenTherm-Boiler
OpenTherm
Kommunikation
32318058-004 A
2
1,2 - 1,5 m
Thermostat
A
B
C
T
T
S
S
OT OT
OpenTherm-
Boiler
Um einen Kurzschluss aufgrund eines losen Kabelendes zu
verhindern:
• Bei mehrfarbigen Kabeln: Nur soviel Außenisolierung entfernen,
damit die Kabeladern in der Schraubklemme fixiert werden können.
• Bei einfarbigen Kabeln: So nah wie möglich mit einem
Kabelbinder an der Schraubklemme fixieren.
Einschalten und testen
Heizungssystem einschalten und einen kurzen Funktionstest des
Thermostats durchführen um zu testen, ob dieser den Boiler eingeschaltet.
Polungsfrei
Die Taste drücken, um die höchste
Temperatur einzustellen und den
Boiler auf den Betrieb hin prüfen
– Das Symbol „Heizbedarf" am
Thermostat ist eingeschaltet.
Anschließend die Taste drücken,
um die niedrigste Temperatur
einzustellen und den Boiler auf
den Betrieb hin prüfen
– Das Symbol „Heizbedarf"
am Thermostat ist daher
ausgeschaltet.
