Auffangbehälter hydraulisch anschließen
4

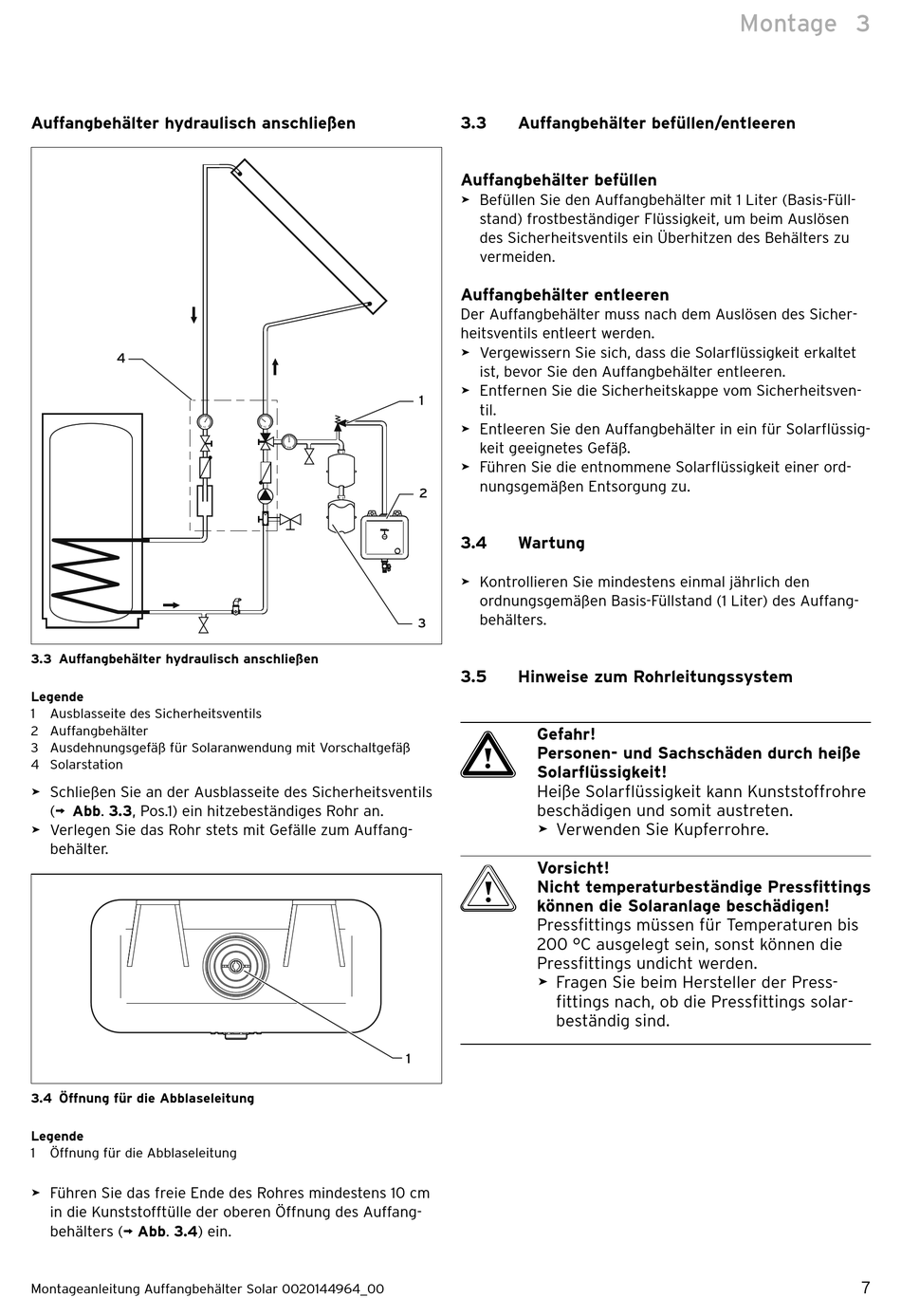

3.3 Auffangbehälter hydraulisch anschließen
Legende
1
Ausblasseite des Sicherheitsventils
2 Auffangbehälter
3 Ausdehnungsgefäß für Solaranwendung mit Vorschaltgefäß
4 Solarstation
> Schließen Sie an der Ausblasseite des Sicherheitsventils
(¬ Abb. 3.3, Pos.1) ein hitzebeständiges Rohr an.
> Verlegen Sie das Rohr stets mit Gefälle zum Auffang-
behälter.
3.4 Öffnung für die Abblaseleitung
Legende
1
Öffnung für die Abblaseleitung
> Führen Sie das freie Ende des Rohres mindestens 10 cm
in die Kunststofftülle der oberen Öffnung des Auffang-
behälters (¬ Abb. 3.4) ein.
Montageanleitung Auffangbehälter Solar 0020144964_00
3.3
Auffangbehälter befüllen/entleeren
Auffangbehälter befüllen
> Befüllen Sie den Auffangbehälter mit 1 Liter (Basis-Füll-
stand) frostbeständiger Flüssigkeit, um beim Auslösen
des Sicherheitsventils ein Überhitzen des Behälters zu
vermeiden.
Auffangbehälter entleeren
Der Auffangbehälter muss nach dem Auslösen des Sicher-
heitsventils entleert werden.
> Vergewissern Sie sich, dass die Solarflüssigkeit erkaltet
ist, bevor Sie den Auffangbehälter entleeren.
> Entfernen Sie die Sicherheitskappe vom Sicherheitsven-
1
til.
> Entleeren Sie den Auffangbehälter in ein für Solarflüssig-
keit geeignetes Gefäß.
> Führen Sie die entnommene Solarflüssigkeit einer ord-
nungsgemäßen Entsorgung zu.
2
3.4
Wartung
> Kontrollieren Sie mindestens einmal jährlich den
ordnungsgemäßen Basis-Füllstand (1 Liter) des Auffang-
behälters.
3
3.5
Hinweise zum Rohrleitungssystem
Gefahr!
a
Personen- und Sachschäden durch heiße
Solarflüssigkeit!
Heiße Solarflüssigkeit kann Kunststoffrohre
beschädigen und somit austreten.
> Verwenden Sie Kupferrohre.
Vorsicht!
b
Nicht temperaturbeständige Pressfittings
können die Solaranlage beschädigen!
Pressfittings müssen für Temperaturen bis
200 °C ausgelegt sein, sonst können die
Pressfittings undicht werden.
> Fragen Sie beim Hersteller der Press-
fittings nach, ob die Pressfittings solar-
beständig sind.
1
Montage
3
7
