Verwandte Anleitungen für Vaillant 0020145563
Inhaltszusammenfassung für Vaillant 0020145563

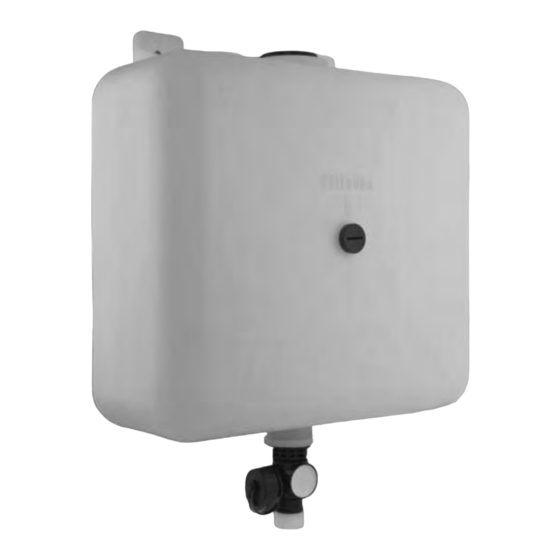

- Seite 1 Montageanleitung Für den Fachhandwerker Montageanleitung Auffangbehälter Solar Zubehör DE, AT, BEde, CHde...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Dokumentation ........3 Unterlagen aufbewahren ..........3 Verwendete Symbole ............3 Gültigkeit der Anleitung ..........3 Sicherheit .................4 Klassifizierung der handlungsbezogenen Warnhinweise ..............4 Bestimmungsgemäße Verwendung ......4 Allgemeine Sicherheitshinweise........4 2.3.1 Aufstellung und Einstellung ..........4 2.3.2 Verbrühungsgefahr durch heiße Solarflüssigkeit ..4 2.3.3 Vergiftungs- und Verätzungsgefahr ......5 2.3.4... -
Seite 3: Hinweise Zur Dokumentation
Nachfolgend sind die im Text verwendeten Symbole erläu- tert. Symbol für einen nützlichen Hinweis und Informationen > Symbol für eine erforderliche Aktivität Gültigkeit der Anleitung Die vorliegende Anleitung gilt ausschließlich für: Typenbezeichnung Artikelnummer Auffangbehälter Solar 0020145563 1.1 Typenbezeichnung und Artikelnummer Montageanleitung Auffangbehälter Solar 0020144964_00... -
Seite 4: Sicherheit
(sog. ortsfeste Installation). Schutzkleidung (Schutzbrille und Handschuhe). > Vermeiden Sie jeglichen Kontakt mit der Haut. Der Vaillant Auffangbehälter ist speziell für den Betrieb von Vaillant Solaranlagen mit Warmwasserbereitung und Hei- zungsunterstützung vorgesehen. Das Vaillant Solarsystem wird als Solaranlage zur solaren Heizungsunterstützung oder Warmwasserbereitung eingesetzt. -
Seite 5: 2.3.3 Vergiftungs- Und Verätzungsgefahr
Sicherheit 2.3.3 Vergiftungs- und Verätzungsgefahr Unsachgemäßer Umgang mit chemischen Mitteln kann zu Vergiftungen und Verätzungen führen. > Gehen Sie vorsichtig mit chemischen Mitteln um. > Beachten Sie die Sicherheitshinweise der Solarflüssig- keit. 2.3.4 Schäden durch unsachgemäßen Einsatz und ungeeignetes Werkzeug Unsachgemäßer Einsatz und ungeeignetes Werkzeug kön- nen zu Schäden führen (z. -
Seite 6: Montage
3 Montage Montage Auffangbehälter montieren Auffangbehälter an der Wand befestigen Lieferumfang prüfen 3.2 Auffangbehälter an der Wand befestigen > Bohren Sie zwei Löcher im Abstand von 160 mm an einer tragfähigen Wand. > Befestigen Sie den Auffangbehälter mit für den Wandtyp geeigneten Dübeln und Schrauben an der Wand. -
Seite 7: Auffangbehälter Hydraulisch Anschließen
Montage Auffangbehälter hydraulisch anschließen Auffangbehälter befüllen/entleeren Auffangbehälter befüllen > Befüllen Sie den Auffangbehälter mit 1 Liter (Basis-Füll- stand) frostbeständiger Flüssigkeit, um beim Auslösen des Sicherheitsventils ein Überhitzen des Behälters zu vermeiden. Auffangbehälter entleeren Der Auffangbehälter muss nach dem Auslösen des Sicher- heitsventils entleert werden. -
Seite 8: Übergabe An Den Betreiber
Übergabe an den Betreiber Übergabe an den Betreiber Sie müssen den Betreiber des Geräts über die Handhabung und Funktion seines Auffangbehälters unterrichten. > Übergeben Sie dem Betreiber alle für ihn bestimmten Anleitungen und Gerätepapiere zur Aufbewahrung. > Gehen Sie die Betriebsanleitung mit dem Betreiber durch. -
Seite 9: Recycling Und Entsorgung
Recycling und Entsorgung Recycling und Entsorgung Sowohl der Vaillant Auffangbehälter als auch die zugehö- rige Transportverpackung bestehen zum weitaus überwie- genden Teil aus recyclefähigen Rohstoffen. Gerät Der Vaillant Auffangbehälter gehört nicht in den Hausmüll. > Sorgen Sie dafür, dass das Altgerät einer ordnungsgemä- ßen Entsorgung zugeführt wird. -
Seite 10: Kundendienst
Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber) Der Vaillant Werkskundendienst mit mehr als 240 Mitarbei- tern ist von 0 bis 24 Uhr erreichbar. Vaillant Techniker sind 365 Tage unterwegs, sonn- und fei- ertags, österreichweit. Kundendienst (Belgien) Vaillant SA-NV... -
Seite 11: Technische Daten
Technische Daten Technische Daten Auffangbehälter Einheit Wert Abmessungen (B x H x T) mm 300 x 310 x 140 Gewicht 0,97 Maximales Füllvolumen max. +95, kurzzeitig +120 Temperatur °C ohne Flüssigkeitsvorrat Wasser/ Verträglichkeit Wasser -Glykol-Mischungen 7.1 Technische Daten Montageanleitung Auffangbehälter Solar 0020144964_00... - Seite 12 Lieferant Hersteller...
