4.2

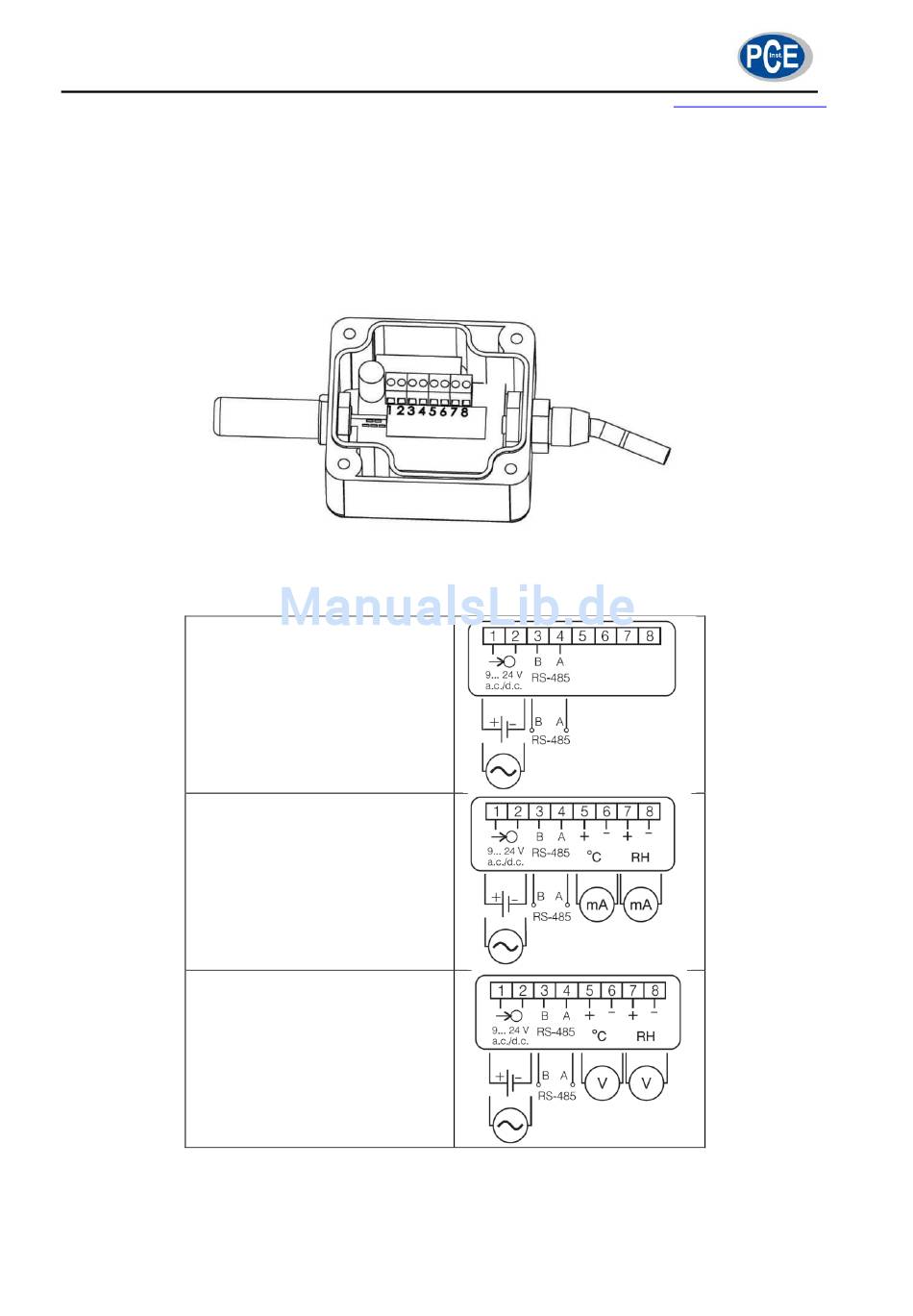

Elektrischer Anschluss

Der Elektrische Anschluss des Messumformers PCE-P18 geschieht mit einer 8-poligen Schraubklemme.
Um den Messumformer anzuschließen muss der Gehäusedeckel entfernt werden. Für den Anschluss
werden runde Leitungen mit einem Durchmesser zwischen 3,5 und 6 mm benötigt. Die Leitungen müssen
durch die Kabelverschraubungen in das Gehäuse eingeführt werden. Die Verschraubung muss
anschließend festgezogen
Kabelverschraubung nicht fest angezogen, kann der Schutz nach IP65 nicht gewährleistet werden.
Elektrischer Anschluss
Modell ohne Analogausgänge
Modell mit Stromausgängen
Modell mit Spannungsausgängen
Zum Anschluss der RS485-Schnittstelle sollte ein verdrilltes Leitungspaar verwendet werden. Sind in der
Umgebung starke elektromagnetische Störungen zu erwarten, sollten für die RS485-Schnittselle sowie
für die Analogausgänge eine abgeschirmte Leitungen verwendet werden. Die Abschirmung muss auf
Seiten der Stromversorgung mit möglichst kurzem Abstand an den Erdkontakt angeschlossen werden.
BETRIEBSANLEITUNG
werden, um das Gehäuse
Markierung der Schraubklemme
6
www.pce-instruments.com
Wasserdicht abzuschließen. Ist die
Tabelle 1
