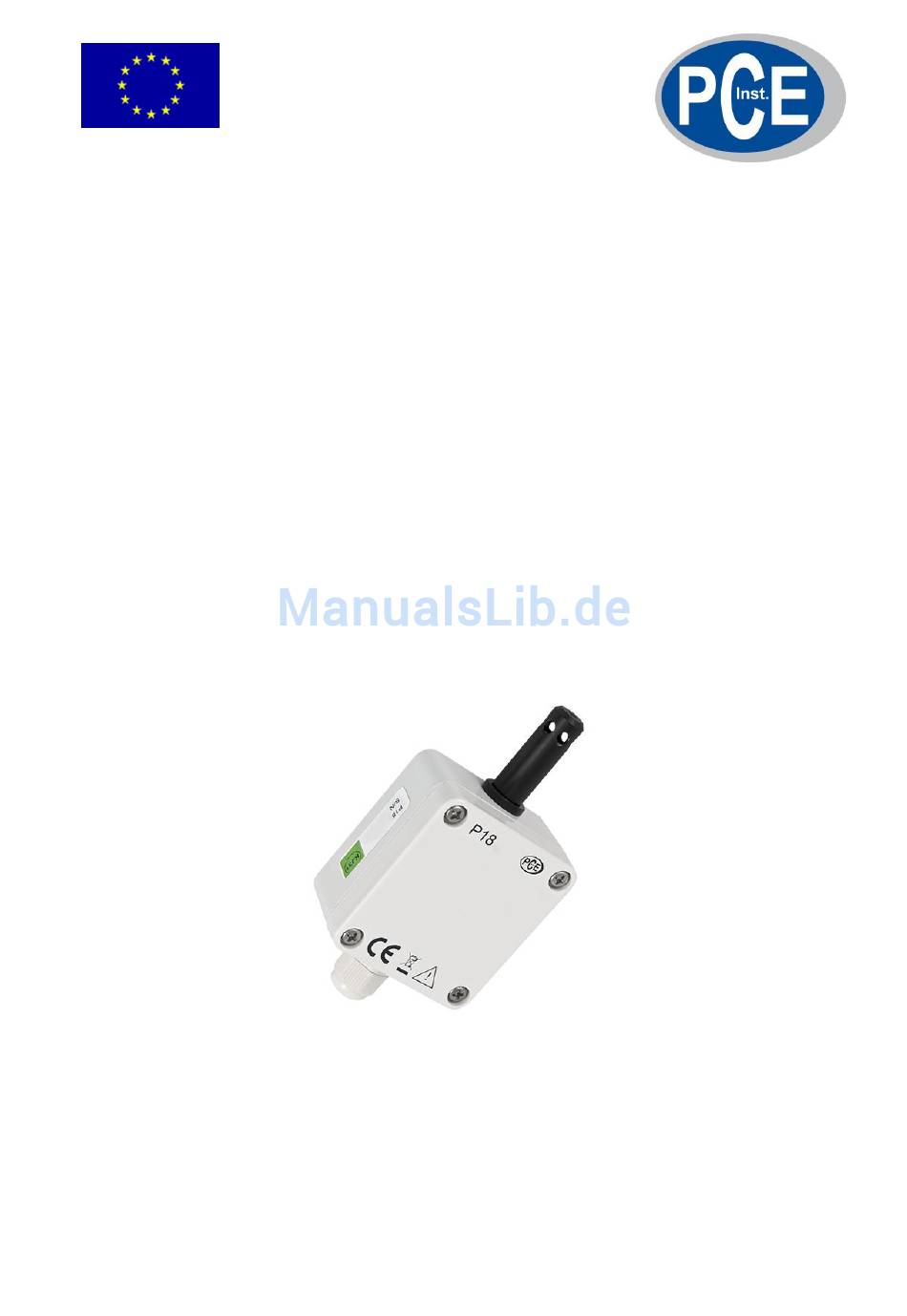

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Feuchte- / Temperaturmessumformer PCE-P18 Version 1.1 20.10.2011...
-
Seite 2: Inhaltsverzeichnis
Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Gehäuse ............................5 Elektrischer Anschluss ........................6 Betriebsanleitung ...................... 7 Funktionen des Messumformers PCE-P18 ..................7 Individuelle Skalierung des Analogausgangs ................7 RS485-Schnittstelle ........................8 5.3.1 Beschreibung des MODBUS Protokolls ................. 8 5.3.2 Registerübersicht ........................ -
Seite 3: Einleitung
Einleitung Der Messumformer PCE-P18 bestimmt die relative Luftfeuchte und die Lufttemperatur und wandelt diese in ein digitales Signal sowie in ein analoges Strom oder Spannungssignal um. Die Programmierung ist an der RS485 Schnittstelle des Messumformers möglich. Das Gehäuse ist für die Wandmontage konzipiert. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.pce-instruments.com Spezifikationen Allgemeine Spezifikationen 0 … 100 % (nicht kondensierend) Messbereich relative Luftfeuchte ± 2 % im Bereich von 10 … 90 % rF Genauigkeit der Luftfeuchtemessung ± 3 % in den anderen Bereichen Hysterese der Luftfeuchtemessung ± 1 % rF Messbereich der Temperaturmessung -20 …... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Gehäuse Der Messumformer PCE-P18 wird mit Schrauben an der Wand montiert oder festgeklebt. Dabei bleibt die Schutzklasse IP65 erhalten. Das Gehäuse ist aus selbsterlöschendem Kunststoff gefertigt. Im Gehäuse sind Schraubklemmen enthalten, welche den Anschluss von Leitungen bis 1 mm² ermöglichen. -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Der Elektrische Anschluss des Messumformers PCE-P18 geschieht mit einer 8-poligen Schraubklemme. Um den Messumformer anzuschließen muss der Gehäusedeckel entfernt werden. Für den Anschluss werden runde Leitungen mit einem Durchmesser zwischen 3,5 und 6 mm benötigt. Die Leitungen müssen durch die Kabelverschraubungen in das Gehäuse eingeführt werden. -
Seite 7: Betriebsanleitung
RS485-Schnittstelle mit MODBUS-Protokoll im RTU-Modus Individuelle Skalierung des Analogausgangs In der Ausführung mit den analogen Ausgängen kann der Messumformer PCE-P18 die gemessenen Größen mit Hilfe einer individuellen Skalierung als analogen Wert (Strom oder Spannung) ausgeben. Auf Basis der Koordinaten von zwei Punkten, welche eingegeben werden müssen berechnet der Messumformer die Gleichung, nach welcher der Ausgabewert der analogen Ausgänge in Abhängigkeit... -
Seite 8: Rs485-Schnittstelle
1850 RS485-Schnittstelle 5.3.1 Beschreibung des MODBUS Protokolls Das im Messumformer implementierte Protokoll entspricht der Spezifikation PI-MBUS-300 Rev G der Modicon Company. Folgende Funktionen des MODBUS-Protokolls wurden im Messumformer PCE-P18 implementiert: Code der Funktion Bedeutung Lesen von „n“ Registern 03 (0x03h) Schreiben von „n“... -
Seite 9: Register Mit Lese- Und Schreibzugriff
BETRIEBSANLEITUNG www.pce-group-europe.com 5.3.3 Register mit Lese- und Schreibzugriff Tabelle 6 Adresse Registername Wertebereich Beschreibung 4000 Identifikation 0xAA Identifizierung des PCE-P18 1 … 247 4001 Adresse (RS485-Schnittstelle) Geräteadresse 0 … 4 4002 Baudrate Baudrate der RS485-Schnittstelle (Bit/s) 0: 4800 1: 9600... -
Seite 10: Register Mit Lesezugriff
Register mit Lesezugriff Tabelle 7 Adresse im Adresse im Adressbereich Adressbereich Registername Beschreibung 7000 … 7024 7500 … 7512 Identifizierung des PCE-P18 – 0xAA 7000 7500 Identifikation 7002 7501 Temperatur T gemessene Temperatur in [°C] 7004 7502 Relative Feuchte rF... -
Seite 11: Werkseinstellung
BETRIEBSANLEITUNG www.pce-group-europe.com Werkseinstellung Tabelle 8 Werkseinstellung Parameter Modell ohne Modell mit Modell mit Analogausgänge Stromausgängen Spannungsausgängen Geräteadresse Baudrate 9600 9600 9600 Betriebsmodus RTU 8N1 RTU 8N1 RTU 8N1 Zeit zur Bildung des 30 [s] 30 [s] 30 [s] Durchschnittwerts X1 Temperatur -2000 [°C x 100] -2000 [°C x 100] Y1 Temperatur... -
Seite 12: Zubehör
Zubehör Standardmäßig wird der Messumformer PCE-P18 ohne einen weiteren Filter ausgeliefert. Somit kann er nur im Innenbereichen eingesetzt werden. Um den Messumformer auch im Außenbereich und auch bei auftretendem Wasserdampf einsetzen zu können, können optional Filter zum Schutz des Sensors eingesetzt werden.
