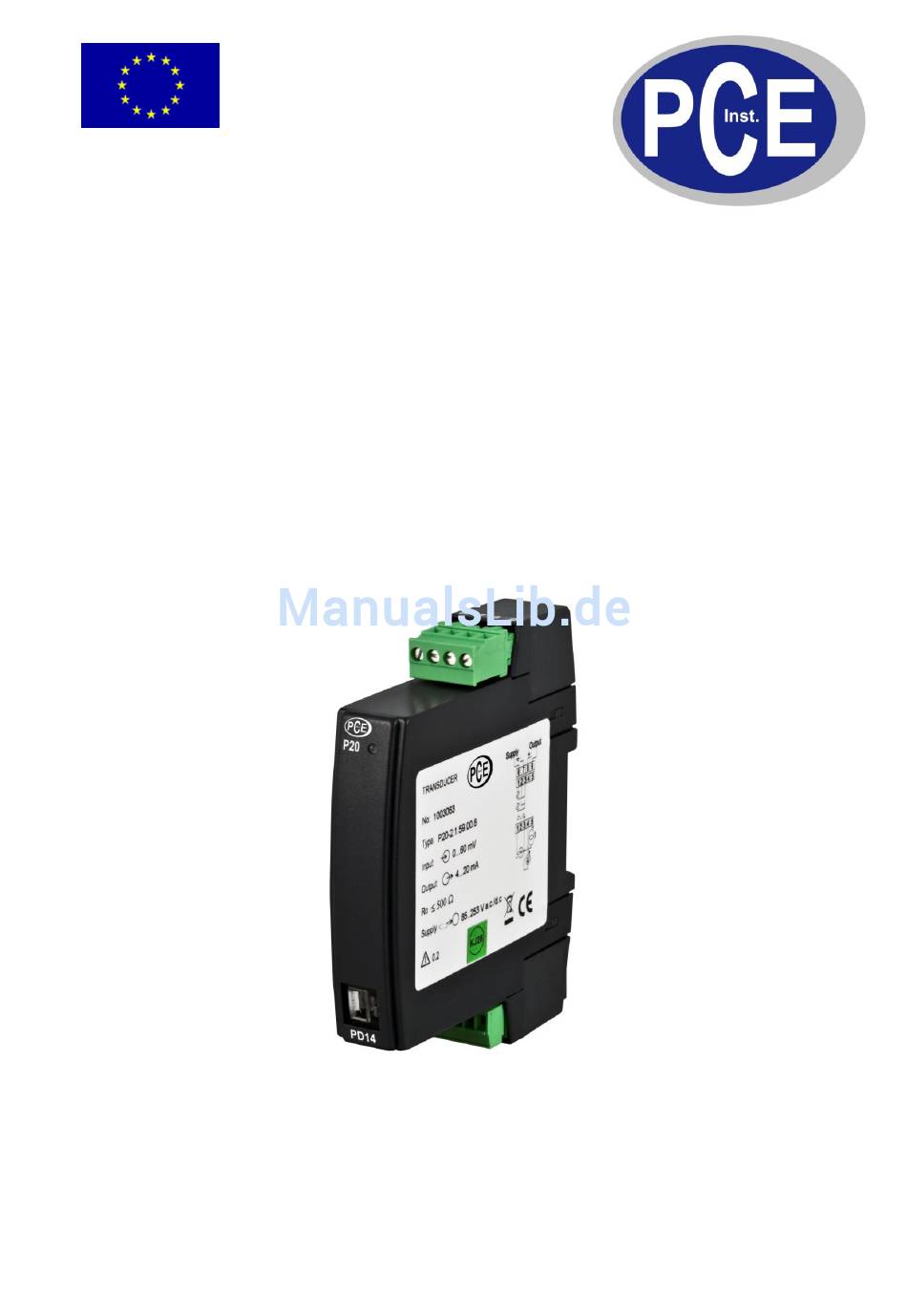

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung PCE-P20 Version 1.0 13.02.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Einleitung ........................4 Lieferumfang ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Bemaßung ............................6 Elektrische Anschlüsse ........................7 Betriebsanleitung ...................... 8 Konfiguration einer Anzeige über LPCon ..................8 Geräte Auswahl .......................... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnsymbole Allgemeine Warnung Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Einleitung
Einleitung Der universal Messumformer PCE-P20 wurde dazu entwickelt das Signal von verschiedenen gängigen Temperatursensoren in ein Normsignal von 4 ... 20 mA umzuwandeln. Neben Temperatursensoren wie PT 100, PT 1000 und Thermoelementen, kann der universal Messumformer verschiedene Arten von anderen Signalen umwandeln. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen -200°C – PT 100, PT 250, PT 500, PT 1000 850°C -200°C – Thermoelemente K-, J-, S-, N-Typ 1200°C Eingang -10V – 10V Gleichspannung -20mA – 20mA Gleichstrom 0Ω - 4000Ω Widerstände 4mA – 20mA Strom > 1MΩ Spannung Eingangswiderstand 12Ω... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Bemaßung... -
Seite 7: Elektrische Anschlüsse
BETRIEBSANLEITUNG www.warensortiment.de Elektrische Anschlüsse... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Konfiguration einer Anzeige über LPCon Starten Sie die LPCon Software mit einem Doppelklick auf die Verknüpfung auf Ihrem Desktop. Nach dem Start der Software müssen die richtigen Kommunikationsparameter gewählt werden. Wählen Sie dazu „Options Connection settings“: Folgendes Fenster öffnet sich: Wählen Sie die Einstellungen wie folgt: Port: Stellen Sie hier den zuvor im Gerätemanager ermittelten COM-Port ein... -
Seite 9: Geräte Auswahl
Geräte Auswahl Nachdem alle erforderlichen Kommunikationsparameter gewählt wurde, muss das passende Gerät in LPCon ausgewählt werden. Hier: Device Transducers P P20 Sobald diese Auswahl getätigt wurde, versucht die Software sich mit der Anzeige zu verbinden. Sollte es zu einer Fehlermeldung kommen, überprüfen Sie die Verbindung Anzeige PCE-PD 14 LPCon. -
Seite 10: Individuelle Charakteristik Des Analogen Ausgangs
BETRIEBSANLEITUNG www.warensortiment.de Individuelle Charakteristik des analogen Ausgangs Der PCE-P20 Messumformer unterstützt die individuelle Abbildung des Messwertes am Ausgang. Hierzu müssen lediglich Variablen angepasst werden. Folgende Formel veranschaulicht die Berechnung:... - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de X1 und X2 sind die gemessenen Werte am Eingang Y1 und Y2 sind die erwarteten Werte am Ausgang X1 (Eingangswert) => Umwandlung im Gerät => Y1 (Ausgangswert) X2 (Eingangswert) => Umwandlung im Gerät => Y2 (Ausgangswert)
-
Seite 12: Ausgangsstatus Bei Überlauf
BETRIEBSANLEITUNG www.warensortiment.de Ausgangsstatus bei Überlauf Zusätzlich gibt es die Funktion, den Ausgangswert bei einem Überlauf des Eingangs in einen statischen Zustand zu versetzten. Standardmäßig ist diese Funktion deaktiviert. Messdaten auslesen Erklärung: Measured value (gemessener Wert) Output type (Art des Eingangssignals) Output value Y1 (prozentuale Ansicht der Eingangssignalumwandlung Factory No. -
Seite 13: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
