Montageanleitung Fotorollo

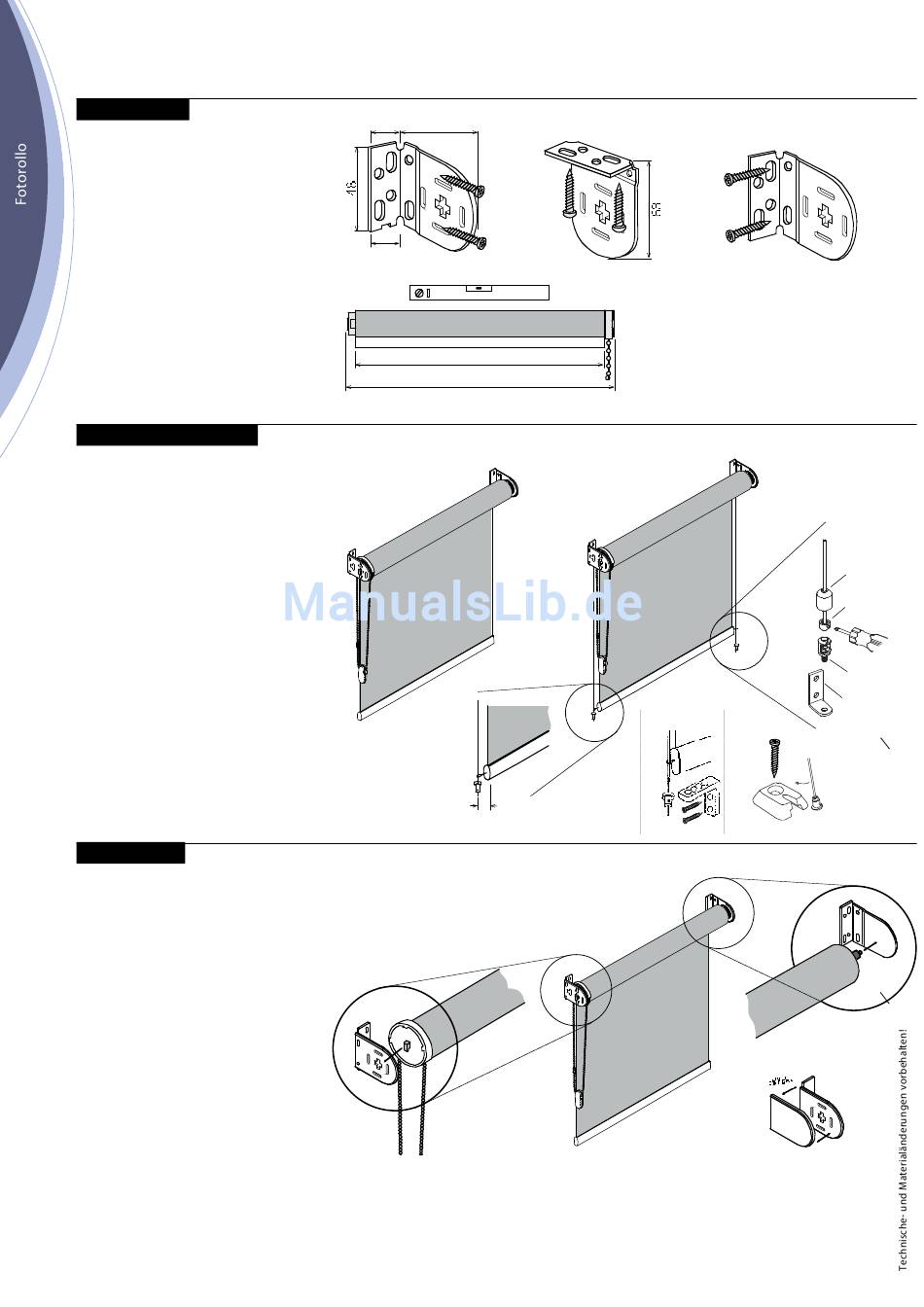

Montage Träger
Positionieren der Träger an der Wand
(1), unter der Decke (2) oder se itlic h
in der Nische (3).
Achten Sie darauf, dass der zweite
Träger genau waagrecht (4) zum ersten
Träger ist, bohren Sie die Löcher und
montieren Sie den Träger .
Montage Seilverspannung
Fädeln Sie den Draht am Träger oben
ein. Der Rollo wird zwischen zwei Seiten
parallel zum Fensterflügel geführt.
Die Seilenden werden mit dem Halter
unterhalb des Fensters direkt oder
mittels Winkel f ixiert (5).
Montage Welle
Rollo aufrollen und den Stift an der
rechten Seite der Welle in das Loch
des Trägers einführen (6). Drücken Sie
den Träger mitt els Federmechanismus
danach etwas nach rechts und führen
die Nase an der link en Seite in das
mittlere Kreuz des Trägers ein (7) und
drücken die Welle danach leicht nach
unten, bis die Welle arri tiert ist.
Klicken Sie danach die seitlich en Ab-
deckungen auf die Träger (8).
20
63
(1)
Stoffbreite
Breite inkl. Träger
Ohne Seit enführung
7
(7)
(2)
(4)
Mit Seitenführung
(5)
Spannwinkel
zur
Wandmontage
(3)
Abdeckung
Stellring
Halterung
Wandwinkel
Spannschuh
zur
Aufmontage
(6)
(8)
