Belangrijke aanwijzingen

Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit­whirlbad en moet vóór de montage zorgvuldig
worden doorgelezen.
uitleg van de signaalwoorden en symbolen
Beschrijft een gevaarlijke situatie die
gEVaar
tot de dood of blijvende schade zal
leiden als deze niet wordt voorkomen.
Beschrijft schade die geen betrekking
LEt oP
heeft op personen.
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montage-aanwijzing in dit
hoofdstuk
Visuele controle vereist (bijv. naar krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet op dichtheid worden gecontroleerd
Temperatuurweergave
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door een erkend elektricien
worden uitgevoerd.
risico op schade aan het product en/
LEt oP
of materiële schade!
> Neem de installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen volledig in acht.
Veiligheidsvoorschriften
gEVaar
Levensgevaar door elektrische schok!
> Demonteer de componenten van het whirlbad NIET.
10
WH_M_BlueMoon_FST_with panel/15.11.1

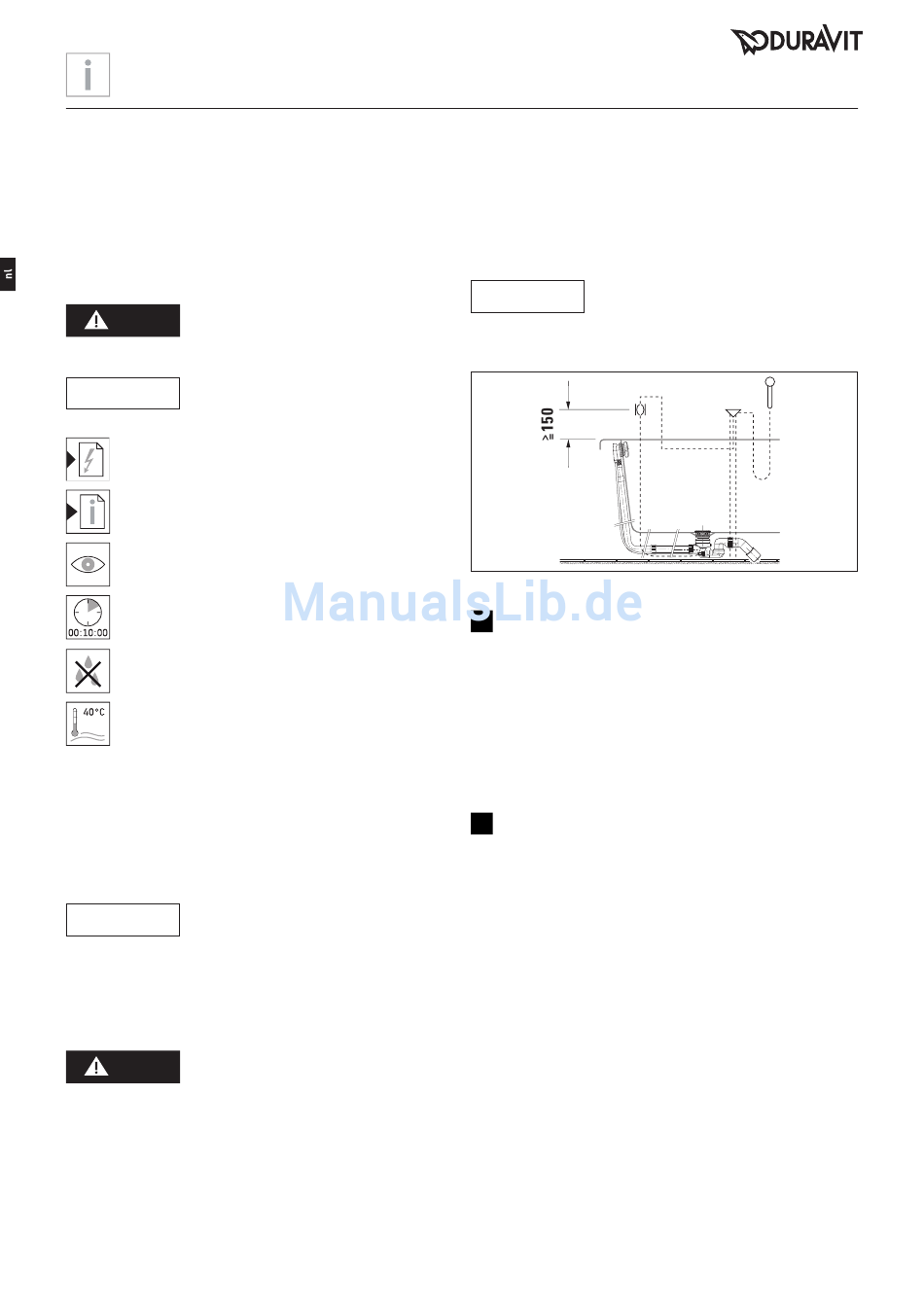

Montage-instructies

Neem vóór de montage de voorinstallatiegegevensbladen
in acht. Deze kunnen worden gedownload op
www.duravit.com.
Bij baden met bodemtoevoer moet ter
Seitenansicht
LEt oP
plaatse altijd een beluchter worden
opgenomen. (DIN EN 61770 + 1717)
> Inbouwschema aanhouden
Whirlsysteem controleren (afb. 16)
16
> Whirlsysteem 10 minuten inschakelen:
bij cycli met intensiteitsniveaus deze eenmaal
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
volledig doorlopen.
Datum Name Ma§stab Artikel-Nr.
Date Scale Model-No.
Gezeichnet Name
> Water in het bad laten staan, 10 minuten
08.10.13 1:20
Allgaier
Drafted
GeprŸft
Bezeichnung
08.10.13 WLT 1:10 X
Certified Description
wachten.
GeŠndert
1:5
Modified
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
inspectie-opening (afb. 19)
19
> De badpanelen moeten voor inspectiedoeleinden
bereikbaar en demontabel zijn.
> Verwijder de badpanelen met een vacuümzuiger
voor de inspectie.
(bestelnummer installatieset voor vrijstaande
whirlbaden: 790850 00 0 00 0000)
Lateral view
Zeichnung
000000 # W-T- 000000 - 00 - 0
Drawing
Schematische Zeichnung mit Rohrunterbrecher
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
