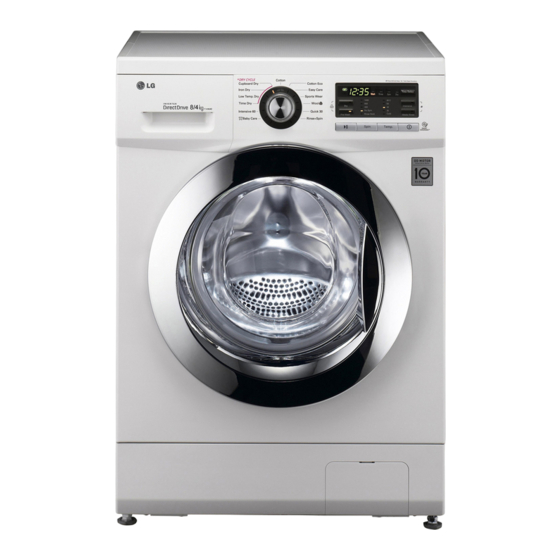

BEDIENUNGSANLEITUNG WASCHMASCHINE Bitte lesen Sie dieses Handbuch vor dem Gebrauch Ihrer Waschmaschine aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf. F1496AD(P)(1~9) P/No.:MFL67469741 www.lg.com ver.042012.00...
Inhalt Inhalt..........2 Danke für den Kauf eines vollautomatischen LG Waschtrockners. Produktmerkmale......3 Lesen Sie bitte dieses Wichtige Sicherheitshinweise Benutzerhandbuch sorgfältig durch, es Wichtige Sicherheitshinweise....4 enthält Anweisungen zur sicheren Allgemeine Sicherheitshinweise....5 Installation, Gebrauch und Wartung. Diese Hinweise aufbewahren....6 Sicherheitshinweise für die Installation..?
Produktmerkmale Direktantriebssystem Der wegweisende Direct Drive Motor dreht die Trommel direkt, also ohne Riemen und Riemenscheiben. 6 unterschiedliche Trommelbewegungen Der Waschtrockner verfügt, je nach gewähltem Waschprogramm, über unterschiedliche Trommelbewegungen bzw. einer Abfolge unterschiedlicher T rommelbewegungen. In Kombination mit der kontrollierten Umdrehungszahl und der Fähigkeit des Waschtrockners rechts oder links herum zu drehen, wurde die Waschleistung deutlich verbessert.
Wichtige Sicherheitshinweise LESEN SIE ALLE ANLEITUNGEN UND BESCHREIBUNGEN VOLLSTÄNDIG UND AUFMERKSAM DURCH. A WARNUNG Aus Sicherheitsgründen sollten die Hinweise in dieser Bedienungsanleitung befolgt werden, um die Gefahr von Bränden, Explosionen und Stromschlägen zu verringern und um die Gefahr von Sachschäden, Verletzungen oder Tod zu vermeiden. Ihre Sicherheit und die Sicherheit anderer Personen ist oberstes Gebot.
Wichtige Sicherheitshinweise ■ Allgemeine Sicherheitshinweise A WARNUNG Um die Gefahr von Bränden, Stromschlägen oder Verletzungen bei der Bedienung der Waschmaschine zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise: > Das Gerät vor der Montage auf Wäschestücke, die zuvor mit äußerliche Beschädigungen prüfen. Bei brennbaren oder explosiven Stoffen Beschädigungen das Gerät nicht (z.B.;...
Wichtige Sicherheitshinweise ■ Allgemeine Sicherheitshinweise A WARNUNG Um die Gefahr von Bränden, Stromschlägen oder Verletzungen bei der Bedienung des Waschtrockners zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise; Vor der Entsorgung der alten Um die Gefahr von Verletzungen zu Maschine den Netzstecker ziehen. Der verringern, beachten Sie sämtliche Stecker sollte anschließend empfohlenen...
Wichtige Sicherheitshinweise ■ Sicherheitshinweise für die Installation Beachten Sie zur Verminderung der Gefahr eines Brandes im Waschtrockner folgendes: ' Mit pflanzlichem oder tierischem Fett ' Kleidungsstücke, die Schaumstoff oder verunreinigte Kleidungsstücke stellen ein ähnlich geartete Kunststoffe enthalten, Brandrisiko dar und sollten daher nicht in sollten nicht bei starker Wärme in einem einen Wäschetrockner gegeben werden.
Technische Daten Netzstecker • Falls das Netzkabel beschädigt ist, muss es durch den Kundendienst bzw. Fachmann ersetzt werden, um Gefahren zu vermeiden. Bedienblende Trommel Pumpenfilter Ablaufstopfen Unterer Deckel Bezeichnung Frontlader - Waschtrockner Stromversorgung 220 - 240 V~, 50 Hz Abmessungen 600 mm(B) X 550 mm(T) x850 mm(H) Gewicht 65 kg...
Aufstellanweisung I Verpackung entfernen 1. Entfernen Sie den Verpackungskarton und das Styropormaterial. . Heben Sie den Waschtrockner an und entfernen Sie die Bodenverpackung. . Entfernen Sie das Klebeband, mit der Netzkabel und Ablaufschlauch gehalten werden. . Nehmen Sie den Zulaufschlauch aus der Waschtrommel.
Aufstellanweisung Platzbedarf für Aufstellung ► Standort «Ebener Untergrund: Zulässige Schräge unter dem Waschtrockner: max.r • Steckdose: Innerhalb von 1,5 m seitlich des Waschtrockners. Keinesfalls andere Geräte gleichzeitig an die Steckdose anschließen. * Abstände: Die vorgeschriebenen Abstände zu Wänden, Türen und Boden einhalten. 10cm hinten /2cm:rechts und links) Keinesfalls Waschmittel usw.
Aufstellanweisung ^ Elektrischer Anschluss • Keinesfalls eine Verlängerungsschnur oder eine Doppelsteckdose verwenden. • Falls das Netzkabel beschädigt ist, muss es durch den Kundendienst bzw. Fachmann ersetzt werden, um Gefahren zu vermeiden. • Nach dem Betrieb der Maschine den Netzstecker ziehen und den Wasserhahn schließen. •...
Aufstellanweisung I Anschluss des Wasserzulaufschlauchs ■ Diese Maschine ist auf einen Wasserdruck von 100 bis 1000 kPa (1.0 ~ 10.0 kgf / cm^) ausgelegt. ' Beim Anschluss des Zulaufschlauchs am Ventil aufpassen, dass die Überwurfmutter korrekt auf das Gewinde des Ventils aufgeschraubt wird. ' Bei einem Wasserdruck von mehr als 1000 kPa muss ein Druckminderer vor dem Einlass angeordnet werden.
Aufstellanweisung Anschluss des Ablaufschlauchs ' Den Ablaufschlauch nicht mehr als 100cm über dem Boden platzieren. Das Wasser könnte nur langsam oder gar nicht mehrt abgepumt werden. ' Durch Fixieren des Ablaufschlauchs verhindern Sie Verspritzen von Wasser. ' Falls der Ablaufschlauch zu lang ist, den Schlauch nicht in die Maschine hineinschieben.
Aufstellanweisung I Ausrichtung Das korrekte Nivellieren oder Ausrichten des Waschtrockners verhindert übermäßiges Geräusch und starke Vibration. Das Gerät auf festem, flachem Untergrund stellen - am besten in eine Ecke. ACHTUNG-------------- Bei Auslegeware oder Holzböden kann es zu extremen Vibrationen und Fehlern bei der Unwuchtkontrolle kommen.
• Wenn möglich, stellen Sie den Waschtrockner in einer Raumecke auf. • Befestigen sie Gummikappen zur Vermeidung unerwünschter Vibrationen. • Sie können die Gummikappen mit dieser Teilenummer (p/no 4620ER4002B) als Ersatzteil beim LG-Kundendienst bestellen. ACHTUNG------------------------------------------------------------ > • Ordentliches Aufstellen garantiert Langlebigkeit Ihres Waschtrockners.
Bedienung Bedienung des Waschtrockners 1. Sortieren der Wäsche (siehe auch S.18) 2. Tür öffnen und Wäsche einfüllen 3. Die An/Aus-Taste drücken. 4. Wählen des Programms (siehe auch S. 19-21) Wählen der Zusatzoptionen (siehe auch S.23-28) ■ Zusatzprogramme ■ Temperatur ■ Schleuderdrehzahl ■...
Bedienung Vor dem ersten Waschen 1. Wäscheetiketten mit Pflegeanweisungen Temperatur Achten Sie auf die Etiketten mit Pflegeanweisungen an Ihren Wäschestücken. Diese Etiketten zeigen die Gewebeart und Normale Wäsche geben Waschanweisungen. O Feinwäsche O Bügelfrei 2. Sortieren Handwäsche Nicht waschen Sortieren Sie Kleidungsstücke nach Waschprogramm und Wäscheart.
Bedienung ■ Tabelle der Waschprogramme 5« Empfohlene Waschprogramme abhängig von Wäschematerial. Programm Description Gewebeart Waschtemp. H öchstladung Sorgt für bessere Waschleistung durch Koch- 60°C Farbechte Bekleidung (Hemden, die Kombination von unterschiedlichen /Buntwäsche (Kalt bis 95°C) Nachtwäsche, Pyjamas...) und T rommelbew/egungen Nennladung leicht verschmutze, weiße Koch- Bietet optimierte Waschleistung bei...
Bedienung ■ Tabelle der Trockenprogramme Höchstladung Programm Gewebeart Baumwolle oder Leinen, wie z. B. Schranktrocken 4.0 kg Baumwollhandtücher, T-Shirts, Bettwäsche. Bügeltrocken Bügelfertige Baumwolle oder Leinen. 4.0 kg Pflegeleichte Textilien, Pflegeleichte synthetische Niedrige Temp. 4.0 kg Kleidungsstücke, Kleidungsstücke für Mischprogramm 30 min. 0.5 kg 60 min.
Bedienung ■ Programmwahlschalter Startzeitvorwahl Intensiv Bei stark verschmutzter Wäsche wird die Die Verzögerung des Waschtrockners kann zusätzliche Option „Intensiv“ empfohlen. so eingestellt werden, dass der Waschgang automatisch nach einer 1. Betätigen Sie die Ein-/Aus-Taste festgelegten Zeit gestartet wird. Wählen Sie ein Programm O ACHTUNG--------------- Betätigen Sie die Taste „Intensiv“...
Bedienung ■ Zusatzfunktion ■ Andere Funktionen Nur Schleudern Schleudern • Schleuderdrehzahl kann durch betätigen der 1. Die An/Aus-Taste drücken. Taste “Schleudern” gewählt werden. 2. Die gewünschte Schleuderdrehzahl auswählen 3. Die Taste Start/Pause drücken. Temperatur ACHTUNG----------------- • Die Temperatur wird durch Drücken der •...
Bedienung ■ Kindersicherung Wählen Sie diese Funktion um die Tasten zu sperren. "Kindersicherung" kann nur während eines Waschgangs aktiviert werden. Tastensperre aktivieren Trocknen 1. Drücken Sie die Zusatzfunktion für to*oo 3 Sekunden. läOyorwäsche / O - U U 2. Daraufhin ertönt ein Signal und das Symbol “...
Bedienung I Reinigung der Trommel Die TROMMELREINIGUNG ist ein spezieller Waschgang zur Säuberung des Innenraums des Waschtrockners. Bei diesem Waschgang werden ein höheres Wasserniveau und eine höhere Schleuderdrehzahl benutzt. Führen Sie diesen Waschgang regelmäßig durch. 1. Trommel vollständig leeren und Türe Intensiv schliessen.
Bedienung ■ Trocknen Der Wasseranschluss muss während des Trockenautomatik Trockenvorgangs geöffnet bleiben. • Automatik-Trockengänge eignen sich für die meisten Trockenladungen. Elektronische Sensoren messen die Temperatur der Abluft und gewährleisten so eine schnellere und genauere Regelung der Trockentemperatur •Wählen Sie den Automatik-Trockengang entsprechend der Textilart;...
Bedienung Gummierte Gewebe und Kunststoffe 2. Einstellung der Trockenzeit - Folgende Gegenstände aus oder mit Anteil • Die einstellbaren Trockenzeiten sind eine Hilfe, von Kunststoff oder Gummi dürfen auf keinen um die Zeit manuell einstellen zu können; die Fall im Trockner getrocknet werden tatsächliche Trockenzeit hängt sehr ab vom (beispielhafte Aufzählung) Feuchtigkeitsgrad der zu trocknenden Wäsche,...
Zugabe von Waschmittel ■ Einfüllen von Waschmittel und Weichspüler ^ Waschmittelschublade Nur Hauptwaschgang \ 11 / Vorwaschgang + U_y » M l / Hauptwaschgang WARNUNG--------------------- • Lagern Sie alle Waschmittel ausserhalb der Reichweite von Kleinkindern, da Vergiftungsgefahr besteht. • Zuviel Waschmittel, zuviel Weichspüler oder zuviel Bleiche könnte das Gerät zum Überlaufen bringen.
Seite 30
Zugabe Waschmittel ► Waschmittelmenge ■ Waschmittel entsprechend den Herstelleranweisungen verwenden. ■Wenn zu viel Waschmittel eingefüllt wird, kann es zu Schaumbildung und Überlastung des Motors kommen, wodurch die Waschleistung beeinträchtigt wird (bewirkt Störung). ■ Es wird empfohlen Pulver-Waschmittel für beste Waschergebnisse zu nutzen. ■...
Pflege und Wartung Wäsche aus der Maschine entfernen, sobald das Programm beendet ist. Anderenfalls kann die Wäsche verknittern, sich verfärben oder Geruch könnte entstehen. Vor dem Reinigen der Trommel das Netzkabel ziehen, um Gefahr von elektrischen Schlägen auszuschließen. ■ Wasserzulaufsfllter •...
Pflege und Wartung ■ Absaugpumpenfllter • Der Absaugpumpenfilter fängt Fäden, Fusseln und kleine Fremdkörper in der Wäsche auf. Er sollte regelmäßig kontrolliert werden, um einen einwandfreien Betrieb der Maschine zu gewährleisten. VORSICHTSMAßNAHMEN---------------------------------- • Zuerst die Maschine über den Ablaufschlauch entleeren. Dann den Deckel öffnen und Fremdkörper entfernen.
Pflege und Wartung Waschmittelschublade Mit der Zeit lagern sich Waschmittel- und Weichspülerrückstände in der Waschmittelschublade ab. Daher die Waschmittelschublade von Zeit zu Zeit mit fließendem Wasser spülen. Falls erforderlich, kann die Schublade ganz entfernt werden. Dazu die Zunge herunterdrücken und die Schublade herausziehen. Zum Vereinfachen der Reinigung kann das Oberteil des Weichspülerbehälters herausgenommen werden.
Pflege und Wartung Waschtrommel Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosieren Sie nach Herstellerangaben. Die Waschtrommel Ihres Gerätes besteht aus rostfreiem Edelstahl und ist damit weitgehend korrosionsfest.
Fehlersuche Dieser Waschtrockner verfügt über eine automatische Selbstdiagnose und Sicherheitsfunktion, die Störungen im Frühstadium erkennen und entsprechend reagieren. Falls die Maschine nicht korrekt oder überhaupt nicht funktioniert, die nachfolgenden Punkte vor Verständigen des Kundendiensts prüfen. ■ Störungsbehebung Symptom Mögliche Ursache Abhilfe Klapper- und •...
Seite 36
Fehlersuche Symptom Mögliche Ursache Abhilfe Waschtrockner • Netzkabel nicht angeschlossen Sicherstellen, dass der Stecker in die Steckdose startet nicht. oder Netzstecker locker. passt. • Sicherung durchgebrannt, Den Überlastschalter zurücksetzen oder die Überlastschalter hat Sicherung austauschen. angesprochen oder Stromausfall. Keinesfalls eine Sicherung mit höherer Kapazität einsetzen.
Fehlersuche Fehlermeldung Symptom Mögliche Ursache Abhilfe <Figi> • Wasserdmck unzureichend. Anderen Hahn im Haus ausprobieren. •Wasserhahn nicht vollständig geöffnet. Den Hahn ganz öffnen. •Wasserzulaufschlauch geknickt. Den Schlauch gerade verlegen. • Wasserzulauffilter verstopft. Wasserzulauffilter kontrollieren. • Bei einer Wasserundichtigkeit im oder In diesem Fall den Zulaufschlauch wechseln.
Fehlersuche ACHTUNG--------------------------------------------------------- • Die intelligente Ferndiagnose SMARTDIAGNOSIS™ ist nur bei Modellen mit dem Logo „SMARTDIAGNOSIS™“ möglich. Bei äußeren Einflüssen, die die Empfangsstärke Ihres Mobiltelefons beeinflussen können, besteht die Möglichkeit, dass SMARTDIAGNOSIS™ nicht richtig ausgeführt werden kann. ■ Benutzung von SMARTDIAGNOSIS •...
Garantiebedingungen Entsorgung von Altgeräten 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. 2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden. 3. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
Wir sind sicher, dass Ihnen Ihr neues Gerät in den kommenden Jahren viel Freude bereiten wird. Für diesen Waschtrockner stehen Ihnen als Verbraucher Gewährleistungsrechte gegenüber Ihrem Händler LG Electronics Deutschland GmbH (LG) gewährt zusätzlich eine Garantie auf alle Baugruppen von 24 Monaten ab Rechnungs-ZBelegdatum.
