BEDIENUNGSANLEITUNG

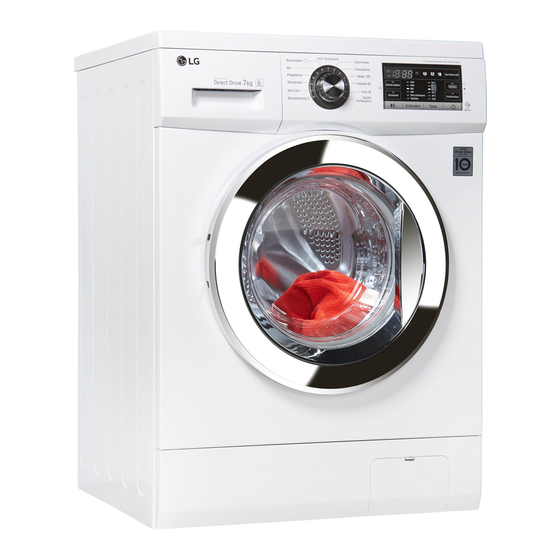

WASCHMASCHINE
Bitte lesen Sie diese Anleitung vor der Montage aufmerksam durch.
Auf diese Weise wird die Montage erleichtert und der korrekte und
sichere Anschluss der Waschmaschine wird gewährleistet. Bewahren
Sie diese Anleitung zum schnellen Nachschlagen in der Nähe der
Waschmaschine auf.
DE GERMAN
FH4G6QDN(P)(0~9) F1496QD3HT
MFL69478446
Rev.01_060319
Copyright © 2018-2019 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Verwandte Anleitungen für LG FH4G6QDN Serie
Inhaltszusammenfassung für LG FH4G6QDN Serie
- Seite 1 Auf diese Weise wird die Montage erleichtert und der korrekte und sichere Anschluss der Waschmaschine wird gewährleistet. Bewahren Sie diese Anleitung zum schnellen Nachschlagen in der Nähe der Waschmaschine auf. DE GERMAN FH4G6QDN(P)(0~9) F1496QD3HT www.lg.com MFL69478446 Copyright © 2018-2019 LG Electronics Inc. Alle Rechte vorbehalten. Rev.01_060319...
- Seite 2 INHALT Diese Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden. Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten. SICHERHEITSANWEISUNGEN ..........3 WICHTIGE SICHERHEITSANWEISUNGEN ..........3 Entsorgung Ihrer Altgeräte ................8 AUFSTELLEN ................9 Einzelteile ....................9 Zubehör ...................... 9 Spezifikationen ..................
- Seite 3 SICHERHEITSANWEISUNGEN Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu vermeiden. Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben. Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen können.
- Seite 4 •Kinder unter 3 Jahren sollten von dem Gerät fern gehalten werden, es sei denn, sie werden kontinuierlich beaufsichtigt. •Ist das Netzkabel beschädigt, muss es vom Hersteller, der Kundendienststelle oder gleichwertig qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden. •Lüftungsöffnungen dürfen nicht durch einen Teppich verdeckt werden.
- Seite 5 •Installieren Sie das Gerät nicht an einer Stelle, an der Dampf oder Staub entsteht. Installieren Sie das Gerät nicht in einem Bereich unter freiem Himmel oder einem Bereich, an dem es Witterungseinflüssen, wie direkter Sonneneinstrahlung, Wind, Regen oder Temperaturen unterhalb des Gefrierpunktes, ausgesetzt ist. •Wenn das Einspeisekabel für Strom beschädigt oder die Steckdose locker ist, verwenden Sie das Stromkabel nicht und nehmen Sie Kontakt mit dem Kundendienst auf.
- Seite 6 Warten Sie, bis die Trommel vollständig zum Stillstand gekommen ist. •Im Falle von Überschwemmungen, ziehen Sie den Stromstecker heraus und nehmen Sie Kontakt mit dem Kundendienst der LG Electronics auf. •Die Tür des Geräts nicht zu sehr nach unten drücken, wenn diese geöffnet ist.
- Seite 7 •Berühren Sie nie den Stecker oder die Gerätesteuerung mit feuchten Händen. •Biegen Sie das Stromkabel nicht übermäßig und stellen Sie keine schweren Gegenstände auf dasselbe. •Waschen Sie keine Teppiche, Matten, Schuhe oder Haustierdecken oder andere Gegenstände außer Kleidung oder Bettwäsche in dieser Maschine. •Dieses Gerät darf nur für Haushaltszwecke und nur stationär verwendet werden.
- Seite 8 • Sie können Ihr Gerät entweder in den Laden zurückbringen, in dem Sie das Produkt ursprünglich erworben haben oder Sie kontaktieren Ihre Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte WEEE Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter www.lg.com/global/recycling...
- Seite 9 AUFSTELLEN Einzelteile Transportschrauben Netzstecker Schublade Bedienfeld Trommel Tür Ablaufschlauch Verschlussstopfen Filter der Ablaufpumpe Abdeckklappe (der Einbauort kann je nach Gerät variieren) Einstellbare Füße Zubehör Kaltwasserzulaufschlauch Schraubenschlüssel Kappen zur Abdeckung Gleitschutzplatten (2 Stk.) (1 Stk.) (optional: der Öffnungen für die (optional) Warmwasser (1 Stk.)) Transportschrauben (Optional)
- Seite 10 Spezifikationen FH4G6QDN(P)(0~9) Modell F1496QD3HT Waschkapazität 7 kg Stromversorgung 220 - 240 V~, 50 Hz Größe 600 mm (B) x 550 mm (T) x 850 mm (H) Produktgewicht 60 kg Zulässiger Wasserdruck 0,1‒1,0 MPa (1,0‒10,0 kgf / cm², 1,0 – 10,0 bar) •...
- Seite 11 Voraussetzungen für den • Falls es sich nicht vermeiden lässt, das Haushaltsgerät neben einem Gasherd oder Aufstellort Kohleofen zu platzieren, muss eine Isolationsplatte (85 x 60 cm) zwischen die beiden Aufstellort Haushaltsgeräten geschoben werden. Die mit der Alufolie beschichtete Seite sollte dem Herd oder Ofen zugewandt sein.
- Seite 12 Auspacken und Entnehmen der Setzen Sie die Abdeckkappen auf. Transportschrauben • Sie finden die Löcherabdeckkappen im Zubehörbeutel oder an der Rückseite angebracht. Heben Sie das Haushaltsgerät von der Schaumstoffplatte der Verpackung ab. • Nachdem Sie den Karton und das Verpackungsmaterial abgenommen haben, Kappe heben Sie das Haushaltsgerät von der Schaumstoffplatte ab.
- Seite 13 • Wackeln Sie sanft an der oberen Kante des Haushaltsgeräts, um sicherzustellen, dass sich das Haushaltsgerät nicht bewegt. Wenn sich das Haushaltsgerät doch noch bewegt, richten Sie es erneut aus. HINWEIS • Sie erhalten die Gleitschutzplatten vom LG Servicecenter.
- Seite 14 Ausrichten des Geräts Anschluss des Wasserzulaufschlauchs Falls der Boden uneben ist, drehen Sie die Einstellfüße entsprechend (legen Sie keine • Der Wasserdruck muss zwischen 0,1 MPa und Holzstückchen usw. unter die Füße). Stellen Sie 1,0 MPa liegen (1,0‒10,0 kgf/cm sicher, dass alle vier Füße stabil sind und •...
- Seite 15 Anschluss des Schlauchs an den Schieben Sie den Anschluss auf das Ende des Wasserhahns, so dass mit der Gummidichtung Wasserhahn eine wasserdichte Verbindung gebildet wird. Ziehen Sie die vier Befestigungsschrauben an. Anschluss des anschraubbaren Schlauchs an einen Wasserhahn mit Gewinde Schrauben Sie den Schlauchanschluss an den Wasserhahn des Zulaufs.
- Seite 16 Anschluss des Schlauchs an das Nehmen Sie den Führungsring heraus, falls der Wasserhahn zu groß für den Adapter ist. Haushaltsgerät Befestigen Sie den Warmwasserzulaufschlauch am Warmwasseranschluss an der Rückseite der Führungsring Waschmaschine. Befestigen Sie den Kaltwasserzulaufschlauch am Kaltwasseranschluss an der Rückseite der Waschmaschine. Warmwasseranschluss Schieben Sie den Anschluss auf das Ende des (optional)
- Seite 17 Anschluss des Ablaufschlauchs • Der Ablaufschlauch darf nicht höher als 100 cm über dem Boden verlaufen. Das Wasser im Haushaltsgerät läuft sonst nicht ab oder läuft nur langsam ab. • Durch einen ordnungsgemäßen Anschluss des Ablaufschlauchs wird der Boden vor einer Beschädigung durch Wasserundichtigkeiten geschützt.
- Seite 18 BETRIEB Verwendung der Wählen Sie das gewünschte Waschprogramm. Waschmaschine • Drücken Sie die Programmtaste mehrmals oder drehen Sie den Wählknopf, bis das Wählen Sie vor der ersten Wäsche ein gewünschte Waschprogramm angezeigt wird. Waschprogramm aus und lassen Sie die Maschine das Programm ohne Wäsche durchführen.
- Seite 19 Sortieren der Wäsche Kontrollieren Sie die Kleidungsstücke vor dem Befüllen der Trommel. Beachten Sie die Pflegehinweise an Ihrer • Kombinieren Sie große und kleine Kleidung. Gegenstände in einer Ladung. Geben Sie die großen Gegenstände zuerst in die Trommel. • Diese geben Ihnen Auskunft über die Zusammensetzung des Stoffes und wie •...
- Seite 20 Zugabe von Reinigungsmitteln HINWEIS • Waschmittel nicht aushärten lassen. Dies kann zu Waschmitteldosierung Verstopfungen, schlechter Spülleistung oder Geruchsbildung führen. • Das Waschmittel sollte entsprechend den • Volle Beladung: Entsprechend den Empfehlungen Anweisungen des Waschmittelherstellers des Herstellers. verwendet werden und entsprechend der Art, Farbe und Verschmutzung des Gewebes und der •...
- Seite 21 Verwendung von Waschmitteltabletten • Lassen Sie den Weichspüler nicht länger als 2 Tage in der Waschmittelschublade (der Öffnen Sie die Tür und geben Sie die Tabletten Weichspüler kann aushärten). in die Trommel. • Der Weichspüler wird während des letzten Spülgangs automatisch hinzugegeben. •...
- Seite 22 Bedienfeld Taste Stromzufuhr Programmknopf • Drücken Sie die Taste Stromzufuhr, um die • Entsprechend der Art der Kleidung stehen Waschmaschine einzuschalten. verschiedene Programme zur Verfügung. • Die Kontrollleuchte zeigt an, welches Taste Start/Pause Programm ausgewählt wurde. • Mit der Taste Start/Pause wird der Waschgang gestartet oder unterbrochen.
- Seite 23 Programmtabelle Waschprogramm Korrekte Maximale Programm Beschreibung Gewebeart Temp. Beladung Sorgt für eine bessere Waschleistung durch die Koch-/ 40 °C Kombination Schnelle Buntwäsche Buntwäsche (Kalt bis 95 °C) verschiedener (Hemden, Nachthemden, Trommelbewegungen. Schlafanzüge usw.) und Nennkapazität normal verschmutzte Sorgt für optimierte Koch-/Buntwäsche Waschleistung bei großer 60 °C...
- Seite 24 Korrekte Maximale Programm Beschreibung Gewebeart Temp. Beladung Empfindliche Kleidung Empfindliche, leicht zu 20 °C Feinwäsche wie Unterwäsche, beschädigende Wäsche (Kalt bis 40 °C) Blusen etc. Zum Waschen von Wollgewebe. (Bitte Nur für Waschmittel für maschinenwaschbare 40 °C Wolle maschinenwaschbare Kleidungsstücke aus (Kalt bis 40 °C) 2,0 kg Kleidungsstücke aus...
- Seite 25 • Wassertemperatur: Wählen Sie die entsprechende Wassertemperatur für den ausgewählten Waschgang. Beachten Sie beim Waschen immer die Pflegehinweise oder -anweisungen des Bekleidungsherstellers. • Wählen Sie das Programm „Baumwolle+, 40 °C + Intensiv (Halbe Beladung)“, „Baumwolle+, 60 °C + Intensiv (Halbe Beladung)“, „Baumwolle+, 60 °C + Intensiv (Volle Beladung)“ für den Test gemäß EN60456 und Richtlinie 1015/2010.
- Seite 26 Zusätzliche Optionen Intensiv Programm Startzeitvorwahl Vorwäsche Intensiv Knitterschutz Spülen Koch-/Buntwäsche ● ● ● ● ● Baumwolle+ ● ● ● ● ● Pflegeleicht ● ● ● ● ● ● ● ● ● ● Babybekleidung ● ● ● ● ● Skin Care ●...
- Seite 27 Betriebsdaten Max. U/min Programm FH4G6QDN(P)(0~9) F1496QD3HT Koch-/Buntwäsche 1400 Baumwolle+ 1400 Pflegeleicht 1400 Babybekleidung Skin Care 1400 Bettdecken Sportswear Feinwäsche Wolle Kurz 30 1400 Intensiv 60 1400 Spülen+Schleudern 1400...
- Seite 28 Programmoptionen Intensiv Spülen Diese Option sorgt für ein besonders gründliches Startzeitvorwahl Spülergebnis. Die abschließende Spülung wird dabei auf 40 Grad erhitzt. Sie können eine Zeit vorwählen, zu der die Waschmaschine automatisch startet und nach Drücken Sie die Taste Stromzufuhr. einem vorgegebenen Zeitintervall endet. Drücken Sie die Taste Stromzufuhr.
- Seite 29 Temp. Sperren des Bedienfelds Drücken Sie die Taste Intensiv Spülen sowie Mit der Taste Temp. kann die Kombination der die Taste Vorwäsche und halten Sie sie 3 Wasch- und Spültemperatur für das ausgewählte Sekunden lang gedrückt. Programm ausgewählt werden. Drücken Sie diese Taste bis die gewünschte Einstellung aufleuchtet.
- Seite 30 -Logo Telefon nicht bewegen, während die Töne Verwenden Sie diese Funktion, wenn Sie im Falle übertragen werden. eines Gerätefehlers eine genaue Diagnose vom LG • Wenn der Mitarbeiter des Servicecenters Electronics Kundendienst benötigen. keine genaue Aufzeichnung der Daten Smart Diagnosis™ kann nur aktiviert werden, wenn erhalten hat, bittet er Sie möglicherweise, den...
- Seite 31 WARTUNG Reinigung der Innenseite WARNUNG • Ziehen Sie den Netzstecker vor dem Reinigen • Wischen Sie mit einem Handtuch oder einem aus der Steckdose, um das Risiko eines weichen Tuch die Türöffnung der Waschmaschine Stromschlags zu vermeiden. Das Nichtbefolgen und das Türglas ab. dieser Warnung kann zu ernsthaften •...
- Seite 32 Reinigung des Filters der Setzen Sie den Pumpenfilter nach der Reinigung wieder ein und schrauben Sie den Ablaufpumpe Verschlussstopfen ein. • Im Ablauffilter sammeln sich Fusseln und kleinere Gegenstände, die in der Wäsche vergessen wurden. Kontrollieren Sie regelmäßig, dass der Filter sauber ist, damit Ihre Waschmaschine leichtgängig läuft.
- Seite 33 Reinigung der Trommel-Reinigung (optional) Waschmittelschublade Trommelreinigung ist ein spezielles Programm zur Reinigung des Inneren der Waschmaschine. In der Waschmittelschublade können sich Für dieses Programm werden ein höherer Waschmittel und Weichspüler ablagern. Nehmen Wasserstand und höhere Schleuderdrehzahlen Sie die Schublade heraus und kontrollieren Sie ein verwendet.
- Seite 34 Achten Sie auf das Einfrieren • Nachdem der Wasserhahn geschlossen wurde, schrauben Sie den Kaltwasserzulaufschlauch vom im Winter Wasserhahn ab, und lassen Sie das Wasser herauslaufen, indem Sie den Schlauch nach • Wenn die Waschmaschine eingefroren ist, arbeitet unten halten. sie nicht ordnungsgemäß.
- Seite 35 So gehen Sie vor, wenn die • Nachdem das Wasser vollständig aus der Trommel abgelassen wurde, verschließen Sie den Waschmaschine eingefroren ist Ablaufschlauch für Restwasser wieder mit dem Stopfen, wählen Sie ein Waschprogramm und • Vergewissern Sie sich, dass sämtliche Wäsche drücken Sie die Taste Start/Pause.
- Seite 36 FEHLERBEHEBUNG • Ihre Waschmaschine ist mit einem automatischen Fehlerüberwachungssystem zur Erkennung und Diagnose von Problemen in einem frühen Stadium ausgestattet. Falls Ihre Waschmaschine nicht ordnungsgemäß oder überhaupt nicht funktioniert, prüfen Sie die folgenden Punkte, bevor Sie das Servicecenter anrufen: Problemdiagnose Display Anzeige Ursache Lösung...
- Seite 37 Display Anzeige Ursache Lösung Wasser in der Ablaufschlauch ist geknickt oder • Ablaufschlauch reinigen und gerade verlegen. Waschmaschine verstopft. läuft nicht ab oder läuft nur langsam Der Filter am Ablauf ist verstopft. • Reinigen Sie den Filter am Ablauf. Möglicherweise ist das Netzkabel nicht •...
- Seite 38 Display Anzeige Ursache Lösung Dieser Geruch wird durch das Gummi • Es ist der normale Geruch von neuem verursacht, das an der Gummi. Er verschwindet nach einigen Waschgängen wieder. Waschmaschine angebracht ist. • Achten Sie darauf, dass Sie die Wenn die Türdichtung und der Bereich Dichtung und den umliegenden Bereich um die Dichtung nicht regelmäßig regelmäßig reinigen und überprüfen Sie...
- Seite 39 Fehlermeldungen Display Anzeige Ursache Lösung Der Wasserdruck am Aufstellort • Versuchen Sie es an einem anderen Wasserhahn im Haus. ist unzureichend. Die Wasserhähne für den Zulauf • Öffnen Sie den Wasserhahn vollständig. sind nicht vollständig geöffnet. Wasserzulaufschlauch oder • Schlauch (Schläuche) gerade -schläuche hat (haben) verlegen.
- Seite 40 Display Ursache Lösung Anzeige Ablaufschlauch ist geknickt oder • Ablaufschlauch reinigen und gerade verlegen. verstopft. Der Filter am Ablauf ist verstopft. • Reinigen Sie den Filter am Ablauf. • Schließen Sie die Tür vollständig. Falls Stellen Sie sicher, dass die Tür nicht nicht erlischt, wenden Sie geöffnet ist.
- Seite 41 • Der Abbau und die Neuinstallation des Geräts, wenn dieses an einem nicht zugänglichen Standort aufgestellt ist oder nicht in Übereinstimmung mit den veröffentlichten Anweisungen für die Installation, einschließlich den Bedienungs- und Installationshandbüchern von LG, aufgestellt wurde. • Beschädigungen aufgrund von Missbrauch, unsachgemäßem Gebrauch, nicht ordnungsgemäßer Installation, Reparatur oder Wartung.
- Seite 42 Außergewöhnliche Vibrationen oder Geräusche, die Transportschrauben und hervorgerufen werden, weil die Trommelhalterung Transportschrauben oder die entfernen. Transport- Trommelhalterung nicht entfernt Trommel- Unterlage schraube wurden. halterung aus Karton Undichtigkeit durch Schmutz Reinigen Sie die Dichtung (Haare, Fusseln) an Dichtung und das Türglas. und Türglas.
- Seite 43 Undichtigkeit wird verursacht durch nicht ordnungsgemäß Schließen Sie den angeschlossenen Ablaufschlauch nochmals Winkelsch- Ablaufschlauch oder lauchführung verstopften Ablaufschlauch. Befestigungsband Leckage wird durch einen nicht ordnungsgemäß angeschlossenen Schließen Sie den Wasserzulaufschlauch oder die Zulaufschlauch korrekt an. Verwendung von Zulaufschläuchen anderer Marken verursacht. Der Fehler in der Stromzufuhr wird durch eine lockere Netzkabel nochmals...
- Seite 44 BETRIEBSDATEN Produktdatenblatt Verordnung (EU) Nr. 1061/2010 Name oder Warenzeichen des Lieferanten FH4G6QDN(P)(0~9) Modellname/-kennzeichen F1496QD3HT Nennkapazität Energieeffizienzklasse A+++ “EU-Umweltzeichen” gemäß Verordnung (EG) Nr. 66/2010 Nein Energieverbrauch von ‚X‘ kWh/Jahr auf der Grundlage von 220 Standard- Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer kWh/Jahr Leistungsaufnahme.
- Seite 45 Anmerkung...
- Seite 46 Anmerkung...
- Seite 47 Anmerkung...
