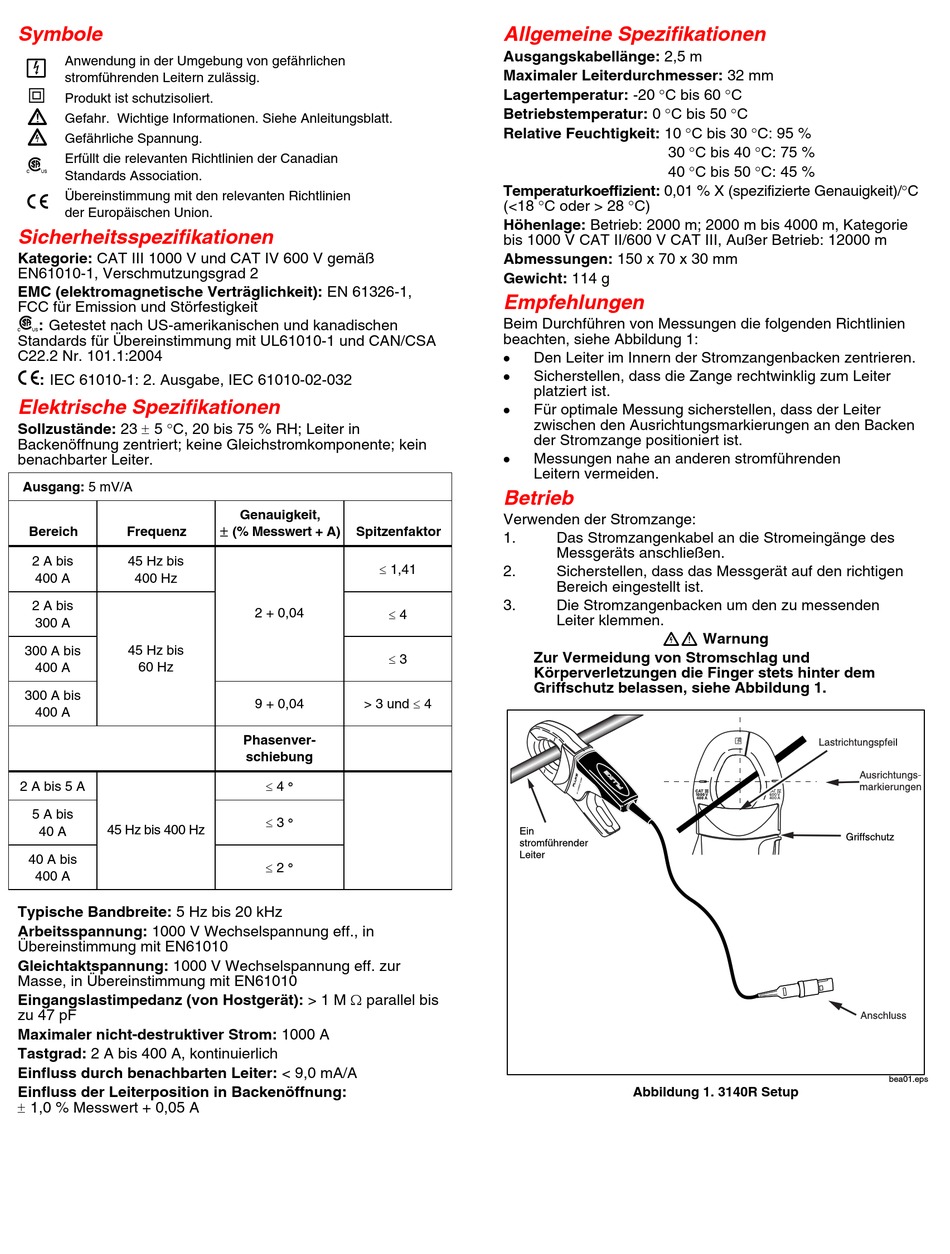

Symbole
Anwendung in der Umgebung von gefährlichen
,
stromführenden Leitern zulässig.
T
Produkt ist schutzisoliert.
W
Gefahr. Wichtige Informationen. Siehe Anleitungsblatt.
X
Gefährliche Spannung.
Erfüllt die relevanten Richtlinien der Canadian
)
Standards Association.
Übereinstimmung mit den relevanten Richtlinien
P
der Europäischen Union.
Sicherheitsspezifikationen
Kategorie: CAT III 1000 V und CAT IV 600 V gemäß
EN61010-1, Verschmutzungsgrad 2
EMC (elektromagnetische Verträglichkeit): EN 61326-1,
FCC für Emission und Störfestigkeit
)
: Getestet nach US-amerikanischen und kanadischen
Standards für Übereinstimmung mit UL61010-1 und CAN/CSA
C22.2 Nr. 101.1:2004
P
: IEC 61010-1: 2. Ausgabe, IEC 61010-02-032
Elektrische Spezifikationen
Sollzustände: 23 ± 5 °C, 20 bis 75 % RH; Leiter in
Backenöffnung zentriert; keine Gleichstromkomponente; kein
benachbarter Leiter.
Ausgang: 5 mV/A
Bereich
Frequenz
2 A bis
45 Hz bis
400 A
400 Hz
2 A bis
300 A
300 A bis
45 Hz bis
400 A
60 Hz
300 A bis
400 A
2 A bis 5 A
5 A bis
45 Hz bis 400 Hz
40 A
40 A bis
400 A
Typische Bandbreite: 5 Hz bis 20 kHz
Arbeitsspannung: 1000 V Wechselspannung eff., in
Übereinstimmung mit EN61010
Gleichtaktspannung: 1000 V Wechselspannung eff. zur
Masse, in Übereinstimmung mit EN61010
Eingangslastimpedanz (von Hostgerät): > 1 M Ω parallel bis
zu 47 pF
Maximaler nicht-destruktiver Strom: 1000 A
Tastgrad: 2 A bis 400 A, kontinuierlich
Einfluss durch benachbarten Leiter: < 9,0 mA/A
Einfluss der Leiterposition in Backenöffnung:
± 1,0 % Messwert + 0,05 A
Genauigkeit,
±
(% Messwert + A)
Spitzenfaktor
≤ 1,41
≤ 4
2 + 0,04
≤ 3
> 3 und ≤ 4
9 + 0,04
Phasenver-
schiebung
≤ 4 °
≤ 3 °
≤ 2 °
Allgemeine Spezifikationen
Ausgangskabellänge: 2,5 m
Maximaler Leiterdurchmesser: 32 mm
Lagertemperatur: -20 °C bis 60 °C
Betriebstemperatur: 0 °C bis 50 °C
Relative Feuchtigkeit: 10 °C bis 30 °C: 95 %
30 °C bis 40 °C: 75 %
40 °C bis 50 °C: 45 %
Temperaturkoeffizient: 0,01 % X (spezifizierte Genauigkeit)/°C
(<18 °C oder > 28 °C)
Höhenlage: Betrieb: 2000 m; 2000 m bis 4000 m, Kategorie
bis 1000 V CAT II/600 V CAT III, Außer Betrieb: 12000 m
Abmessungen: 150 x 70 x 30 mm
Gewicht: 114 g
Empfehlungen
Beim Durchführen von Messungen die folgenden Richtlinien
beachten, siehe Abbildung 1:
•
Den Leiter im Innern der Stromzangenbacken zentrieren.
•
Sicherstellen, dass die Zange rechtwinklig zum Leiter
platziert ist.
•
Für optimale Messung sicherstellen, dass der Leiter
zwischen den Ausrichtungsmarkierungen an den Backen
der Stromzange positioniert ist.
•
Messungen nahe an anderen stromführenden
Leitern vermeiden.
Betrieb
Verwenden der Stromzange:
1.
Das Stromzangenkabel an die Stromeingänge des
Messgeräts anschließen.
2.
Sicherstellen, dass das Messgerät auf den richtigen
Bereich eingestellt ist.
3.
Die Stromzangenbacken um den zu messenden
Leiter klemmen.
XW Warnung
Zur Vermeidung von Stromschlag und
Körperverletzungen die Finger stets hinter dem
Griffschutz belassen, siehe Abbildung 1.
Abbildung 1. 3140R Setup
bea01.eps
