Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetriebnahme sind
von einem qualifizierten Mitarbeiter durchzuführen (gemäß der Verord-
nung Nr. 50/78). Die Platten sind für Wand- und Deckenmontage
bestimmt. Jede andere Montageweise ist mit dem Hersteller zu bespre-
chen.
Deckenmontage

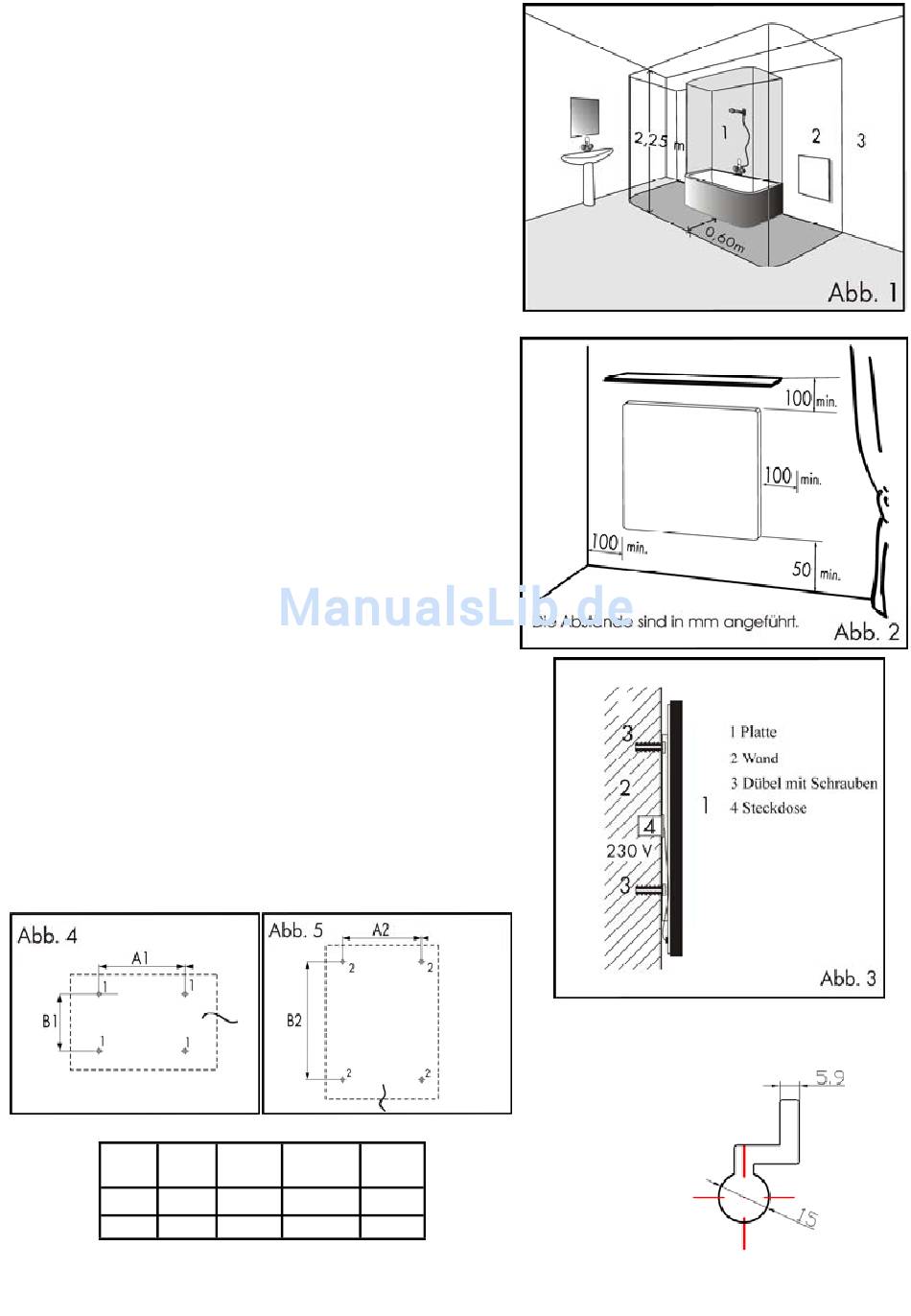

Befestigungslöcher gemäß der Abb. 4 oder gemäß der Abb. 5 ausboh-
ren. Die Verpackung enthält 4 Befestigungsschrauben 6 x 70 mm. Die
Platte immer mittels aller 4 Verankerungen aufhängen. Empfohlener
Dübeltyp – Fischer Ux 10 (sie stellen keinen Bestandteil der Lieferung
dar).
Die Abmessungen A, B sind Mittenabstände der ausgebohrten Löcher.
Wandmontage
Die Platte kann horizontal oder vertikal installiert werden. Befestigungs-
löcher gemäß der Abb. 4 (horizontale Installierung)
Abb. 5 (vertikale Installierung) ausbohren. Die Verpackung enthält 4
Befestigungsschrauben 6 x 70 mm. Die Platte immer mittels aller 4
Verankerungen aufhängen. Empfohlener Dübeltyp – Fischer Ux 10 (sie
stellen keinen Bestandteil der Lieferung dar).
Die Abmessungen A, B sind Mittenabstände der ausgebohrten Löcher.
Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden muss
mindestens 50 mm sein, es werden 150 mm empfohlen. Der Seiten-
abstand, z.B. von Möbel, muss mindestens 100 mm und der Abstand
nach oben mindestens 100 mm betragen (siehe Abb. 2).
In Badezimmern ist die Platte in Übereinstimmung mit der Norm ČSN
33 2000- 7- 701 zu installieren und sie kann gemäß der Abb. 1.
Die Platte ist die Einrichtung der Klase II, Schutzart IP 44. Die Platte
kann nicht direkt unter Netzsteckdose angebracht sein.
W A1
(mm)
300 390
600 390
8
oder gemäß der
B1 A2 B2
(mm) (mm) (mm)
303 308 296
303 308 296
Detail der
Plattenverankerung
