INHALTSVERZEICHNIS Ihre neue Wanduhr ........4 Sehr geehrte Kundin, sehr geehrter Kunde, 4 Lieferumfang ............4 Wichtige Hinweise zu Beginn .......5 Sicherheitshinweise ..........5 Wichtige Hinweise zu Knopfzellen und deren Entsorgung ...............6 Wichtige Hinweise zur Entsorgung ....6 Konformitätserklärung ........7 Produktdetails ..........8 Wanduhr ..............8 Fernbedienung .............10 Inbetriebnahme ...........11 Speicherkarte einsetzen ........11...
Kamera-Menü ..........17 Kamera-Einstellungen........19 Systemeinstellungen ........20 Technische Daten .........21 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.octacam.info Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
IHRE NEUE WANDUHR Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser kabellosen Wanduhr. Mit dieser unverdächtigen Wanduhr können Sie Ihre Räumlichkeiten diskret über- wachen. Die Wanduhr lässt sich bequem per Fernbedienung steuern. Video-Aufnahmen erfolgen auf Wunsch mit oder ohne Ton. Die gespeicherten Aufnahmen können Sie dann ganz einfach via Video-Cinch an einem TV- Gerät oder mit der microSD-Karte an einem...
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produk- tes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
Wichtige Hinweise zu Knopfzellen und deren Entsorgung Knopfzellen gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Knopfzellen zur fachgerechten Ent- sorgung zurückzugeben. Sie können Ihre Knopfzellen bei den öffentli- chen Sammelstellen in Ihrer Gemeinde abge- ben oder überall dort, wo Knopfzellen der glei- chen Art verkauft werden.
einer solchen Sammelstelle und über ggf. vor- handene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informa- tionen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Pro- dukt NX-4296 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet.
INBETRIEBNAHME Speicherkarte einsetzen HINWEIS: Ihre Wanduhr kann nur dann Aufnahme speichern, wenn eine microSD-Karte eingesetzt ist. Schieben Sie eine microSD-Karte (bis 128 GB, Class 10, FAT32) mit der abgerundeten Ecke vor- aus in den microSD-Kartenschacht Ihrer Wand- uhr. Die goldenen Kontaktpunkte der Spei- cherkarte zeigen zur Wanduhr.
Uhr-Batterie einsetzen 1. Öffnen Sie das Batteriefach an der Rückseite Ihrer Wanduhr. 2. Legen Sie eine Batterie des Typs AA (Mig- non) in das Batteriefach ein. Beachten Sie dabei die Angaben zur Polarität im Batterie- fach. Der Sekundenzeiger bewegt sich. 3.
MONTAGE Bringen Sie Ihre Wanduhr an einer geraden Wand an. 1. Markieren Sie an der gewünschten Stelle ein Bohrloch. ACHTUNG! Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungsschä- den führen! 2.
VERWENDUNG Kamera ein-/ausschalten Drücken Sie die Ein/Aus-Taste, um die Kamera ein- (LED leuchtet konstant grün) oder auszu- schalten (LED blinkt drei Mal schnell rot und erlischt). Datum und Uhrzeit einstellen Siehe Kamera-Menü ➜ Systemeinstellungen. Kamera-Winkel einstellen Stellen Sie mit Hilfe des Positions-Reglers an der Rückseite Ihrer Wanduhr den gewünschten Kamera-Winkel ein.
Bewegungs-Modus zu starten. Sobald der Sen- sor eine Bewegung wahrnimmt, startet die Auf- nahme automatisch. Die LED blinkt drei Mal rot und erlischt. Die Länge der Aufnahme kann in den Kamera-Einstellungen festgelegt werden (siehe Kamera-Einstellungen). Drücken Sie die Taste erneut, um den Bewe- gungs-Modus zu verlassen oder die Auf- nahme vorzeitig zu beenden.
Aufnahmen wiedergeben Gespeicherte Aufnahmen können entweder am TV-Gerät oder am Computer wiedergege- ben werden. TV-Gerät HINWEIS: Die Verbindung mit dem TV-Gerät erfolgt über Video-Cinch, d.h. es handelt sich um eine reine Bild-Über- tragung. Der Ton der Aufnahme wird nicht wiedergegeben. 1.
7. Wechseln Sie danach wie gewohnt in einen Aufnahme-Modus oder rufen Sie das Kamera-Menü auf, um den Wiedergabe- Modus zu verlassen. Am Computer 1. Schalten Sie die Kamera aus. 2. Drücken Sie die eingesetzte microSD-Karte ein kleines Stück weiter in den Kartenschacht hinein und ziehen Sie sie dann heraus.
Seite 18
3. Verbinden Sie den Video-Cinch-Stecker mit der Video-Cinch-Buchse des TV-Geräts. 4. Schalten Sie das TV-Gerät ein und wählen Sie die entsprechende Eingangsquelle (AV). Ein Livebild der Kamera erscheint auf dem Bildschirm. 5. Beenden Sie gegebenenfalls den aktiven Aufnahme-Modus (Kamera muss sich im Standby befinden).
Kamera-Einstellungen Stellen Sie die gewünsch- Auflösung te Auflösung ein. Stellen Sie, welche Infor- mationen der Zeitstempel in Ihren Aufnahmen ent- Zeitaufdruck hält, bzw. ob überhaupt ein Zeitstempel hinzuge- fügt werden soll. Schalten Sie die Loop- Aufnahme ein oder aus. Bei aktivierter Loop-Aufnahme Loop-Aufnahme werden bei Speicherplatz-...
Seite 20
Systemeinstellungen Wählen Sie die gewünschte Sprache Systemsprache. Wählen Sie das gewünschte TV-Ausgang Fernsehnorm (PAL / NTSC). Stellen Sie die aktuell vorherr- schende Netzfrequenz ein, Lichtfreq. um Bildrauschen zu vermei- den (50 Hz / 60 Hz). Stellen Sie das gewünschte Datumformat Datumformat ein (JJ / MM / TT, MM / TT / JJ, TT / MM / JJ).
Laden Sie das Firmware-Up- grade auf eine microSD-Karte herunter und setzen Sie diese FW Upgrade in die Wanduhr ein. Wählen Sie die Aktion Ausführ., um die Firmware zu aktualisieren. Rufen Sie Informationen zur FW Version aktuell verwendeten Firmwa- re auf. TECHNISCHE DATEN Stromversorgung 1 x Batterie Typ AA...
Seite 22
AVI, H.264-Kompres- Videoformat sion Foto-Auflösung 2560 x 1920 Pixel Mikrofon Zeitstempel PIR-Bewegungssen- Bewegungssensor microSD-Karte (bis 128 GB, ab Class 6, FAT32) Anschlüsse Video-Ausgang (2,5-mm-Klinke) Stromanschluss (5 V DC) Maße (Ø x T) 255 x 45 mm Gewicht 770 g...
Seite 25
Horloge murale avec caméra Full HD et détecteur de mouvement intégrés Mode d'emploi NX-4296-675...
Seite 26
TABLE DES MATIÈRES Votre nouvelle horloge murale ....4 Contenu ..............4 Consignes préalables ........5 Consignes de sécurité ..........5 Consignes importantes concernant les caméra discrètes ..........6 Consignes importantes sur les piles bouton et leur recyclage .............7 Consignes importantes concernant le traitement des déchets ........8 Déclaration de conformité...
Seite 27
Utilisation .............15 Allumer/éteindre la caméra......15 Régler la date et l'heure ........15 Régler l'angle de la caméra ......15 Mode vidéo ............15 Mode Mouvement ..........15 Mode PIR ..............16 Mode Photo ............16 Lire des enregistrements ........17 Téléviseur ............17 Sur un ordinateur ...........18 Menu Caméra ..........18 Réglages de la caméra ........
VOTRE NOUVELLE HORLOGE MURALE Chère cliente, cher client, Nous nous remercions d'avoir choisi cette horloge murale sans l. Celle-ci permet de surveiller un pièce en toute discrétion. L'horloge se commande simplement à l'aide d'une télécommande. Vous e ectuez des prises de vue comme vous le souhaitez, avec ou sans son.
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le précieusement a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! •...
cas de mauvaise utilisation. • Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. • Conservez le produit hors de la portée des enfants ! •...
(notamment une caméra discrète) à votre domicile, si des salariés y travaillent, la loi française actuelle vous oblige à faire une déclaration à la CNIL et à en informer le(s) salarié(s) par écrit. Vous trouverez des informations plus détaillées sur le site de la CNIL (www.cnil.fr).
Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et les éventuelles restrictions de quantité...

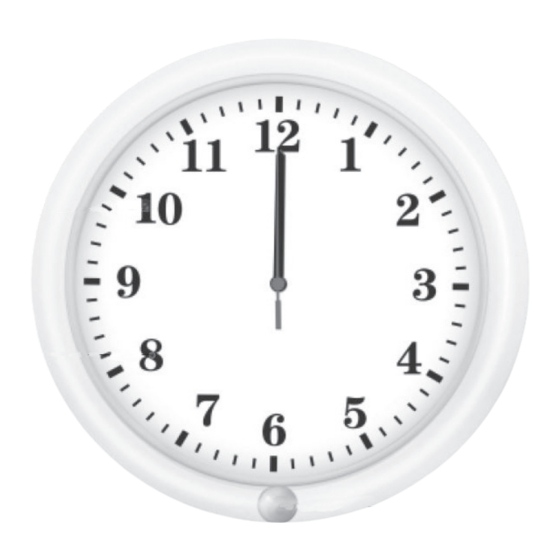

DESCRIPTION DU PRODUIT Horloge murale 1. Caméra 2. Capteur infrarouge 3. Capteur PIR...
Seite 34
4. Support 5. Bouton de réglage des minutes 6. Dispositif pour xation murale 7. Bouton de réglage de la position 8. Compartiment à pile 9. LED 12. Port d'alimentation 10. Fente pour carte 13. Sortie vidéo MicroSD 11. Reset (réinitialisation)
MISE EN SERVICE Insérer une carte mémoire NOTE : Votre horloge murale ne peut enregistrer une prise de vue que lorsqu'une carte microSD y est insérée. Insérez une carte MicroSD (jusqu'à 128 Go, classe 10, FAT32) dans la fente pour carte microSD de l'horloge murale, en plaçant le coin arrondi vers l'avant.
Insérer la pile de l'horloge 1. Ouvrez le compartiment à pile situé au dos de l'horloge. 2. Insérez une pile AA dans le compartiment à pile. Ce faisant, respectez les consignes de polarité inscrites dans le compartiment à pile. L'aiguille des secondes commence à bouger.
MONTAGE Placez l'horloge murale sur un mur droit. 1. Marquez l'emplacement pour un trou à percer à l'endroit souhaité. ATTENTION : Veillez à ce que les endroits à percer ne se trouvent pas au niveau de conduits ou tuyaux. Cela pourrait causer des blessures physiques et/ou des dommages matériels ! 2.
UTILISATION Allumer/éteindre la caméra Appuyez sur la touche on/o pour allumer (la LED brille en vert en continu) ou éteindre (la LED clignote trois fois rapidement en rouge puis s'éteint) la caméra. Régler la date et l'heure Voir Menu Caméra Réglages système. Régler l'angle de la caméra Utilisez le bouton de réglage de la position situé...
Pour passer ou mode Mouvement, appuyez sur la touche Détecteur de mouvement lorsque l'appareil est en mode Veille. Dès qu'un mouvement est détecté par le capteur , l'enregistrement démarre automatiquement. La LED clignote trois fois en rouge puis s'éteint. La durée de l'enregistrement peut être dé nie dans les réglages de la caméra (voir Réglages de la caméra).
Lire des enregistrements Les prises de vue enregistrées peuvent être lues soit sur un téléviseur soit sur un ordinateur. Téléviseur NOTE : La connexion avec un téléviseur s'e ectue par le biais d'un câble vidéo cinch. Il s'agit donc d'une transmission des images uniquement.
7. Passez ensuite dans un mode de prise de vue ou bien ouvrez le menu de la caméra pour quitter le mode Lecture. Sur un ordinateur 1. Éteignez la caméra. 2. Poussez la carte MicroSD davantage dans la fente pour carte microSD a n de la faire sortir.
Seite 43
vidéo cinch d'un téléviseur. 4. Allumez le téléviseur et sélectionnez la source d'entrée correspondante (AV). Une image en direct de la caméra apparaît à l'écran. 5. La caméra doit se trouver en mode Veille. Si besoin, sortez du mode d'enregistrement actuel.
Réglages de la caméra Réglez la résolution Résolution souhaitée. Dé nissez les informations contenues sur l'horodatage Horodatage de vos prises de vue, et si un horodatage doit être a ché. Activez ou désactiver l'enregistrement en boucle. Lorsque l'enregistrement Enregistrement en boucle est activé, les en boucle prises de vue les plus / continu...
Réglages système Choisissez la langue Langue souhaitée pour le système. Choisissez la norme TV Sortie TV compatible (PAL / NTSC). Sélectionnez la fréquence Fréquence réseau utilisée actuellement lumière (50 Hz / 60 Hz) a n d'éviter des perturbations de l'image. Réglez le format souhaité...
Téléchargez la mise à jour du rmware sur une carte microSD, puis insérez cette FW Upgrade carte microSD dans l'horloge murale. Choisissez Exécuter. pour actualiser le rmware. Accédez aux informations FW Version concernant le rmware utilisé actuellement. CARACTÉRISTIQUES TECHNIQUES Alimentation horloge 1 pile AA (1,5 V) murale Alimentation de la...
Seite 47
AVI, compression Format vidéo H.264 Résolution photo 2560 x 1920 pixels Microphone Horodatage Détecteur de mouvement PIR Détecteur de mouvement Carte MicroSD (jusqu'à 128 Go, classe 10 et supérieur, FAT32) Connectique Sortie vidéo (jack 2,5 Port d'alimentation (5 V DC) Dimensions (Ø...
