Inhaltsverzeichnis
Verwandte Anleitungen für Traedgard Design California Black
Inhaltszusammenfassung für Traedgard Design California Black

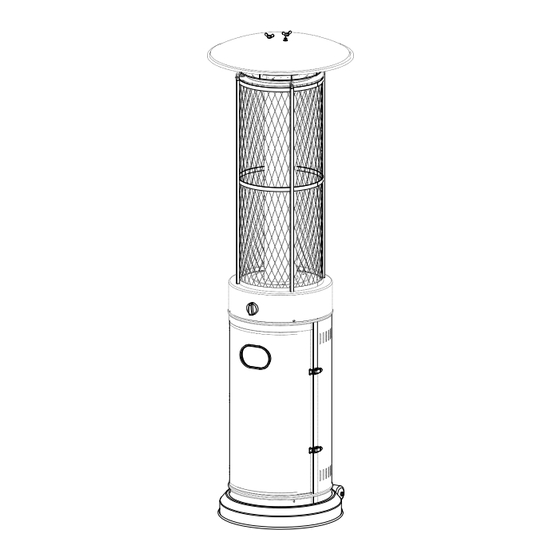

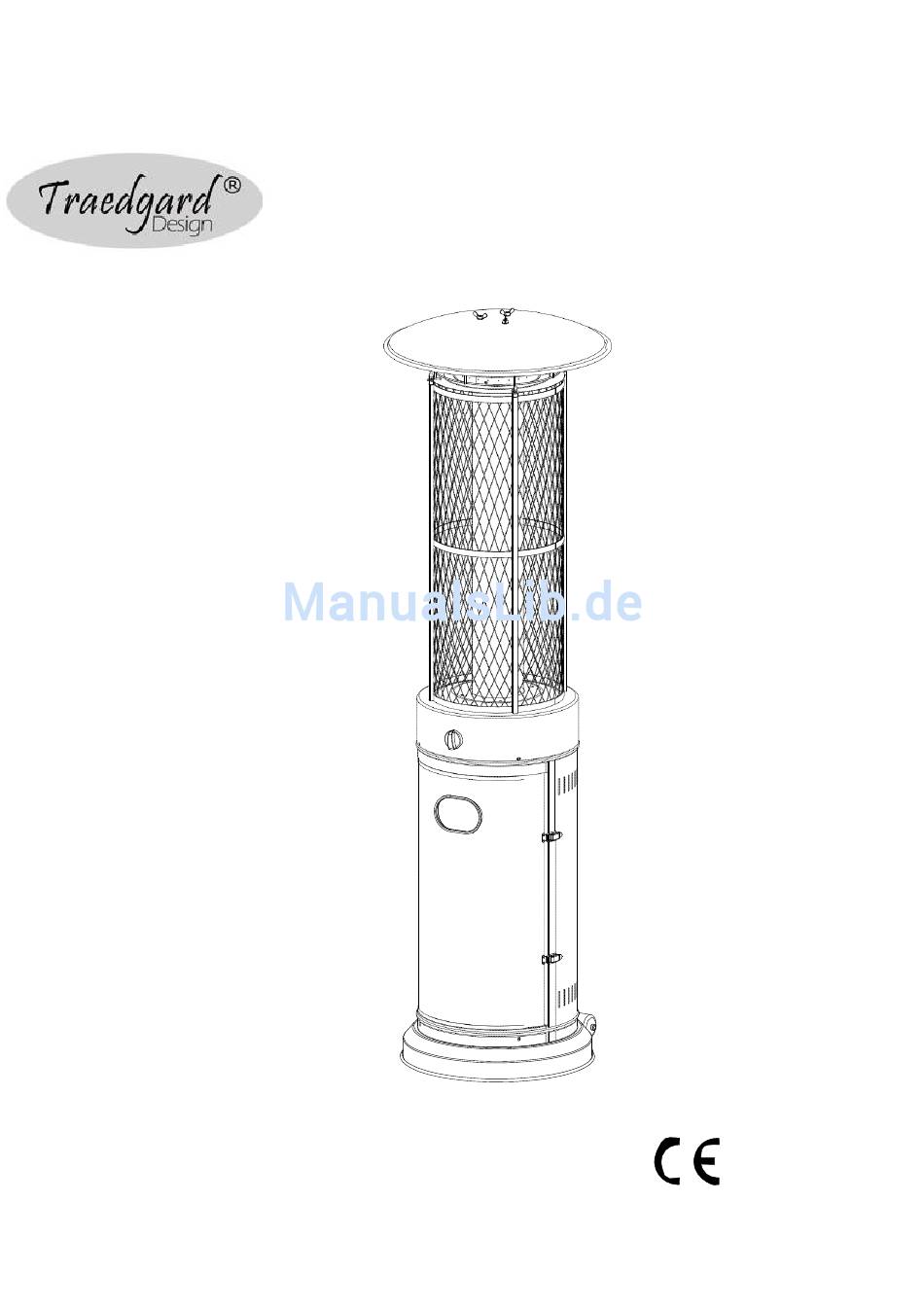

- Seite 1 Bedienungsanleitung Heizstrahler "California Edel/Black" 0063...
- Seite 2 Warnung Lagern Sie brennbare Materialien nicht in der Nähe des Heizstrahlers. Nur zur Nutzung im Freien oder in gut gelüfteten Räumen. Mindestens 25 % eines gut gelüfteten Raums sollte offen sein. Die Belüftungsschlitze des Heizstrahlers dürfen nicht verdeckt werden. Das Gerät darf während der Nutzung nicht bewegt werden. Schließen Sie das Ventil, bevor Sie das Gerät bewegen.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig. Dieser Heizstrahler ist nicht zur Nutzung auf Fahrzeugen (u. A. • Booten) geeignet. Die Installation und Wartung sollte von einem Fachmann • durchgeführt werden. Unsachgemäße Installation, Wartung und Veränderung können zu Verletzung •... - Seite 4 Standort Das Gerät ist für die Nutzung im Freien ausgelegt. Sorgen Sie stets für eine angemessene Luftzufuhr. Es sollte stets ein ausreichender Abstand zu brennbaren Materialien vorhanden sein. Wir empfehlen einen Abstand von ca. 100 cm. • Das Gerät sollte auf eine ebene Fläche gestellt werden. •...
-
Seite 5: Betrieb Und Lagerung
Betrieb und Lagerung Inbetriebnahme 1. Drücken Sie den Kontrollknopf und drehen ihn im Uhrzeigersinn auf die Position “OFF”. 2. Öffnen Sie das Gasventil. 3. Drücken Sie den Kontrollknopf und drehen ihn gegen den Uhrzeigersinn auf die Position „IGNITE“, dann auf „PILOT“. 4. -
Seite 6: Spezifikationen
Reinigung • Wischen Sie die Oberflächen mit einem feuchten Lappen ab. Benutzen Sie keinesfalls Reinigungsmittel. • Entfernen Sie Ablagerungen von Brenner und Ventilen. • Decken Sie das Gerät mit der Schutzhülle ab. Spezifikationen 565 mm Reflektor Oberes Schutzgitter Rundes Schutzgitter Kontroll Box Gasflaschengehäuse Sockel... - Seite 7 A. Konstruktion und Eigenschaften • Transportabler Heizstrahler mit Gasflaschengehäuse. • Wärmeabstrahlung durch Reflektor. B. Spezifikationen Nutzen Sie Propan, Butane oder ein Mischgas. Max. Wattleistung: 11000 Watt Min. Wattleistung: 5000 Watt GERÄTETYP: 3+(28-30/37) 3B/P(30) 3B/P(50) 3B/P(37) Butan, Propan Butan, Propan Butan, Propan GAS: Butane Propane...
- Seite 8 MONTAGETEILE Benötigtes Werkzeug: Schraubendreher Seifenlauge Teileliste Reflektor Oberes Schutzgitter Eingriff Heizkörper Schlauch und Druckminderer Gasflaschengehäuse Sockel Rolle...
- Seite 9 MONTAGETEILE Flügelmutter Unterlegscheibe Bolzen Schraube M5x 8 Φ6 Schraube x 11 M8x16 Schraubenschlüssel M8 Flanschmutter Schrauben- dreher...
- Seite 10 MONTAGEANLEITUNG Legen Sie die Radaufhängung so auf den Sockel, dass die Bohrungen von Aufhängung und Sockel übereinander liegen. Dann die Schrauben M5X8 (EE) durch die Bohrungen stecken und mit der Flanschmutter (FF) befestigen. M8 x 16 mm Schraube M8 Flanschmutter Schraubenschlüssel Befestigen Sie das Gehäuse mit Hilfe der Schrauben (M5x8 4 Stück) auf dem Sockel.
- Seite 11 Montieren Sie den Heizkörper (D). Verankern Sie den Heizkörper mit dem Gehäuse mittels der 4 M5x8 Schrauben (DD). Schraube M5 X 8 Schrauben- dreher...
- Seite 12 Bringen Sie den Eingriff (C) mit Hilfe von 3 M5x8 Schrauben (DD) am Heizkörper an. Schraube M5 X 8 Schrauben- dreher Montieren Sie das obere Schutzgitter direkt am Heizkörper.
- Seite 13 Bringen Sie den Reflektor an. Schrauben Sie 3 Bolzen (CC) auf den Eingriff und legen Sie an jedem Ende jeweils eine Unterlegscheibe (BB, Durchmesser 6) unter. Schrauben Sie nun die Flügelmuttern (AA) auf die Bolzen. Flügelmutter Unterleg- scheibe Φ6 Bolzen Gasverbindung Stellen Sie sicher, dass der Gasschlauch keine heißen Bauteile berührt,...
-
Seite 14: Problemlösung
PROBLEMLÖSUNG PROBLEM URSACHE LÖSUNG Der Gashahn ist geschlossen. Keine Zündung Öffnen Sie den Gashahn. Der Gastank ist leer. Vollen Gastank nutzen. Gasventil verstopft. Ventil reinigen oder ersetzen. Luft im Luft aus System Leitungssystem. lassen. Zündflamme erlischt Rückstände an Zündeinheit Betroffene Stelle reinigen wieder Lockere Verbindung Verbindungen festziehen...
