Datenausgang
+
CFG benutzt
9600 or 115200 Baud
8 Daten Bits
1 Start Bit
1 Stop Bit
keine Parität
Ein Datenkabel zur
Datenübertragung zu externen
Geräten ist als Option erhältlich.
Die Rate für die kontinuierliche
Datenübertragung ist 100Hz bei
9600 Baud und 250Hz bei 115200
Baud
Steuerung über den PC
+
Das CFG hat einen RS232 Ausgang. Es ist möglich, die im
Display angezeigten Werte durch Drücken und Loslassen
der TXD Taste an ein externes Gerät (PC, Drucker) zu
übertragen.
Angezeigte Werte können auch einzeln über die RS232
Schnittstelle von einem Rechner angefordert werden,
indem man ein "?" (ascii D63 [3fh]) eingibt.
Um kontinuierlich Daten zu einem Rechner zu übertragen,
drückt man die TXD Taste 2 Sekunden lang und lässt
sie dann los. Eine '1' erscheint nun im Display, um
anzuzeigen, dass jetzt Daten gesendet werden können.
(Siehe Abb. 6). Um die Datenübertragung abzuschließen,
drückt man die TXD Taste und lässt sie dann los.

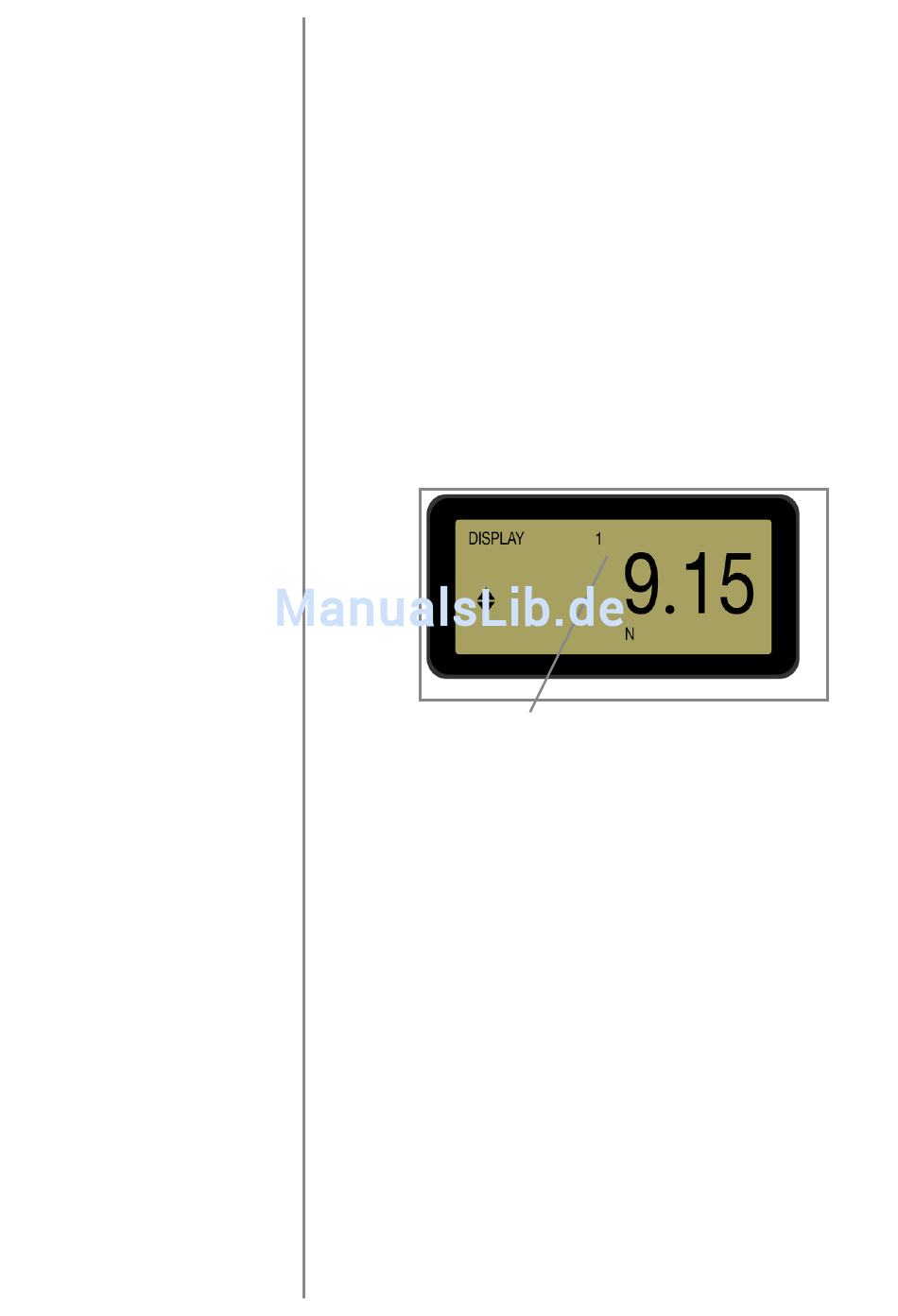

Abb. 6
Symbol zeigt an, daß Daten gesendet werden können
Bitte beachten Sie, dass die kontinuierliche
Datenübertragung erst dann beginnt, wenn ungefähr 2%
des Messbereichs des Geräts erreicht wurde.
Halten Sie die Ctrl Taste auf der Tastatur gedrückt und
rücken Sie:
a um die Funktion der TXD Taste auszulösen*
b um die Funktion der UNITS Taste auszulösen
c um die Funktion der MAX Taste auszulösen
d um die Funktion der ZERO Taste auszulösen
* Bitte beachten Sie, dass eine kontinuierliche
Datenübertragung damit nicht eingeleitet werden kann.
Siehe ausführliche Tabelle auf Seite 11.
Seite 8
