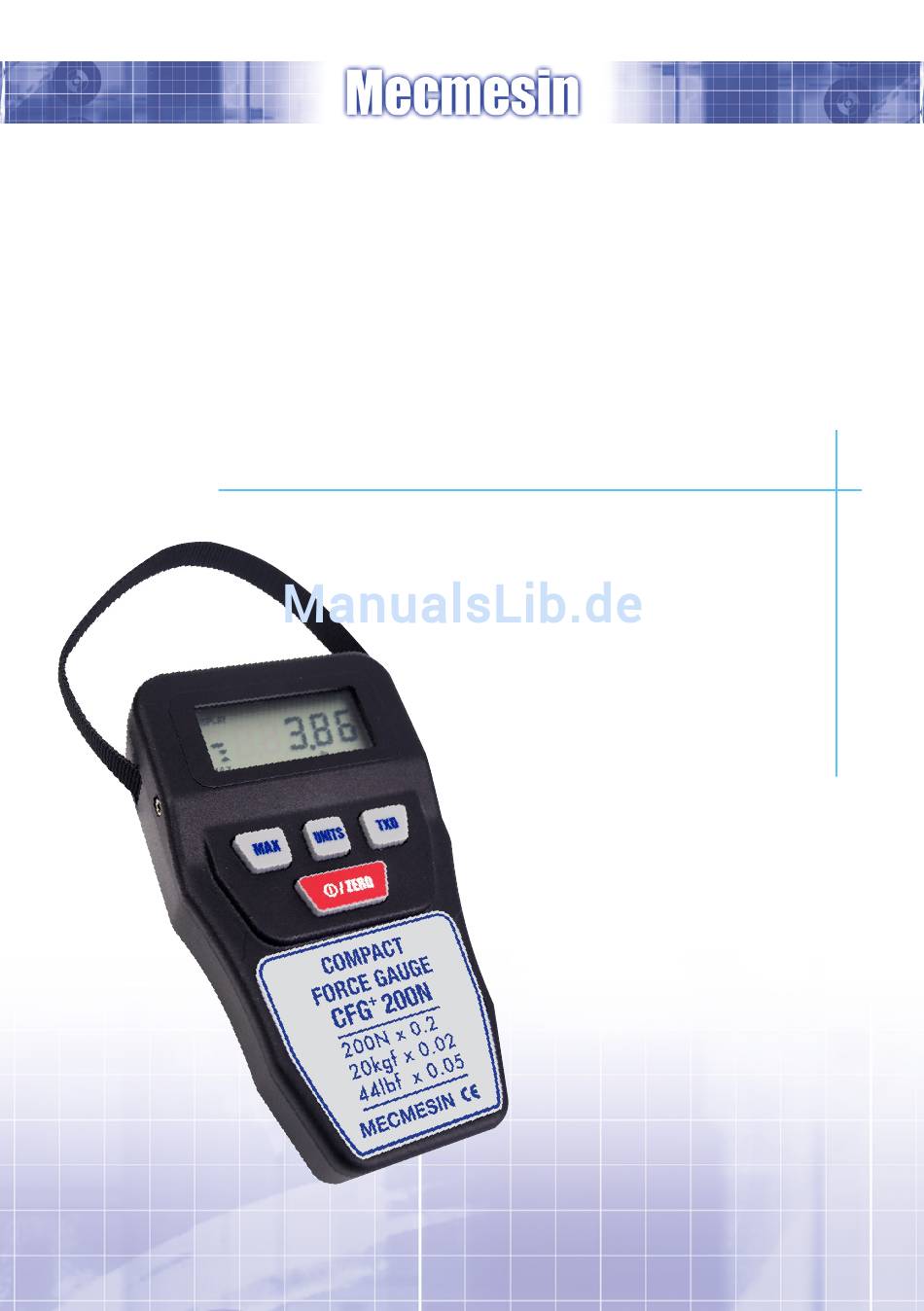

- Seite 1 t e s t i n g t o p e r f e c t i o n Kompakt Messgerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Das Kompaktmessgerät + (CFG + ) Einschalten des Geräts Bedienung des Geräts Basisfunktionen RS232 Befehle CFG Spezifikationen Abmessungen Seite 1... -
Seite 3: Das Kompaktmessgerät (Cfg )

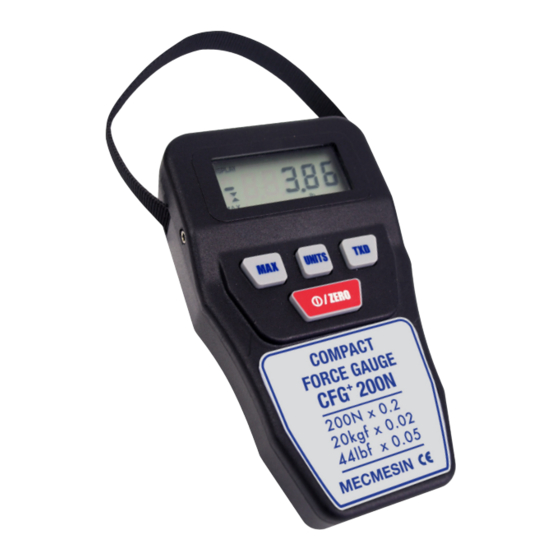

Das Kompaktmessgerät (CFG ) Einführung Wir danken Ihnen für den Kauf des Mecmesin Messgeräts Kompaktmessgerät + (CFG + ). Bei korrektem Gebrauch und regelmäßiger Rekalibrierung wird es über viele Jahre genau und zuverlässig arbeiten. Das CFG + ist das Basismodell einer Serie von vielseitig einsatzfähigen Messgeräten. -
Seite 4: Einschalten Des Geräts
Das CFG + wird mit einem Satz von 4 x 1.5V AA Batterien Einschalten des Geräts geliefert. Um die Batterien einzusetzen, müssen Sie zuerst die Batterieabdeckung am unteren Teil der Rückseite des Geräts entfernen. Um die Abdeckung zu lösen, drücken Sie die Abdeckung in Pfeilrichtung und schieben Sie sie nach oben. -
Seite 5: Bedienung Des Geräts
Wenn Sie Zubehörteile an das Messgerät anschließen, benutzen Sie immer den Verlängerungsstab. Anbringen des Geräts auf An der Geräterückseite befinden sich 4 M3 Gewinde, die dem Prüfstand mit der CFG Montageplatte verwendet werden können, um das Gerät an einem Mecmesin Prüfstand zu befestigen. Seite 4... - Seite 6 Laden des Geräts Abb. 1 Wie auf Abbildung 1 ersichtlich, hat das Gerät auf der Vorderseite 4 Funktionstasten. Um das Gerät einzuschalten, drücken Sie die rot-weiße Taste. Ein kurzer Selbsttest zeigt die aktuelle Softwareversion, die aktuell gewählte Baudrate und die Kapazität der Messzelle in Newton an.
-
Seite 7: Basisfunktionen
Basisfunktionen Anzeige von Zug/ Zugkräfte werden von dem CFG durch das folgende Druckkräften Symbol angezeigt (Siehe Abb. 2). Abb. 2 Symbol für Zug Maßeinheit Druckkräfte werden von dem CFG durch das folgende Symbol angezeigt (Siehe Abb. 3). Abb. 3 Minus Zeichen Symbol für Druck Maßeinheit... - Seite 8 Änderung der Maßeinheiten Abhängig von der Kapazität des Geräts können Sie unter den folgenden Maßeinheiten wählen: Newton (N), Kilogramm (kg), Millinewton (mN), Gramm (g), Unze (oz), Pfund (lb) oder Kilonewton (kN). Um die Maßeinheit zu ändern, drückt man die Taste UNITS und lässt sie wieder los.
- Seite 9 Datenausgang Das CFG hat einen RS232 Ausgang. Es ist möglich, die im Display angezeigten Werte durch Drücken und Loslassen der TXD Taste an ein externes Gerät (PC, Drucker) zu CFG benutzt übertragen. 9600 or 115200 Baud 8 Daten Bits Angezeigte Werte können auch einzeln über die RS232 1 Start Bit Schnittstelle von einem Rechner angefordert werden, 1 Stop Bit...
- Seite 10 Optionale Einstellungen über Tasten mit Doppelfunktion Baudrate Gerät beim Einschalten entweder 9600 oder 115.2 (zwischen der Versionsnummer der Software und dem Messbereich der Messzelle). Die ausgewählte Baudrate wird gespeichert und automatisch eingestellt, wenn das Gerät ausgeschaltet wird. Entfernen des Wenn Sie beim Einschalten des Geräts die MAX Taste Minuszeichens während der drücken, können sie die Übertragung des Minuszeichens Datenübertragung...
- Seite 11 Mecmesin oder von Ihrem Mecmesin Vertragshändler gelöscht werden. Sollte das Gerät schwer überlastet worden sein, wird das Symbol ‘OL’ dauerhaft angezeigt und das Gerät muss an Mecmesin oder an Ihren Mecmesin Vertragshändler zur Reparatur eingeschickt werden. Display messages ‘-OL-‘ Überlast - Eine Kraft von mehr als 120% des Messbereichs wird aktuell auf die Messzelle aufgebracht.
-
Seite 12: Rs232 Befehle
RS232 Befehle Tabelle: Konfigurierung Es ist möglich, die Einstellungen Ihres CFG extern zu lesen/zu konfigurieren, indem Sie die folgenden RS232 Befehle senden: Buchstabe in ASCII Dezimal Hexadezimal Funktion 0x4D Aktueller Modus 0x55 Aktuelle Einheiten 0x43 Kapazität der Messzelle in Newton 0x3F Übertragung des aktuellen Messwerts 0x40... - Seite 13 RS232 Befehle Antworten: Information Es ist möglich, Ihr CFG extern abzufragen, indem Sie die folgenden RS232 Befehle senden. Dies wird Sie darüber informieren, welche Einstellungen aktuell konfiguriert werden. Befehl: M Antwort CFG Display Modus Normal Normaler Modus MaxC Max Druck MaxT Max Zug Befehl: U...
- Seite 14 Befehl: C Kapazität der Messzelle in N (Messbereich) Bitte beachten: ‘xxxx’ wird übertragen, wenn die Messzelle nicht kalibriert ist oder einen schwerwiegenden Defekt aufweist. Bitte benachrichtigen Sie Mecmesin oder Ihren Mecmesin Vertragshändler. Befehl: @ Sie werden die folgenden Informationen erhalten: Anwort Erläuterung der Antwort...
-
Seite 15: Cfg Spezifikationen
Erweitern Sie die Möglichkeiten Ihres CFG + mit der Emperor™ Lite Datenerfassungs- und Auswertesoftware Emperor™ Lite. Analysieren Sie die Testergebnisse und stellen Sie die Daten grafisch dar. Wenden Sie sich an Ihren Mecmesin-Vertragshändler oder schauen Sie auf unsere website: www.mecmesin.de Seite 14... -
Seite 16: Abmessungen
Abmessungen (in Millimetern) Vorderansicht Rückansicht Pin Ausgang: Ground RS-232 Senden RS-232 Empfangen Pinbelegung auf dem 3-pin Stecker für die RS-232 Übertragung. Seite 15... - Seite 17 Abmessungen (in Millimetern) Seitenansichten Seite 16...
- Seite 18 Ebenfalls von Mecmesin erhältlich... MultiTest-d Die MultiTest-d Systeme sind motorisierte Prüfstände, die ideal für gerade Kraftmessanwendungen sind, wenn Sie mit einem Kraftmessgerät und Spannzeugen kombiniert werden. Merkmale: • Kostengünstig: preiswert, geeignet für Unternehmen mit begrenzten Mitteln • Benutzerfreundlich: leicht erlern- und bedienbar auch für den sporadischen Benutzer •...
-
Seite 19: Emperor™ Lite
• Kompakt, tragbar und bezahlbar • Netz- oder Batteriebetrieb • Um mehr über unser umfangreiches Angebot an Spannzeugen und Zubehör zu erfahren, rufen Sie uns an unter +44 (0) 1403 799979, oder besuchen Sie uns auf www.mecmesin. com. Seite 18... -
Seite 20: Über 30 Jahre Erfahrung In Der Kraft- Und Drehmomentmesstechnik
Über 30 Jahre Erfahrung in der Kraft- und Drehmomentmesstechnik Mecmesin Ltd., gegründet im Jahr 1977, gilt heute als führend in der Qualitätskontrolle für Kraft- und Drehmomenttechnologie in Design und Produktion. Die Marke Mecmesin steht für hervorragende Leistungen in Effizienz und Zuverlässigkeit, wodurch...
