Leitungssatz für das Fahrzeug
1

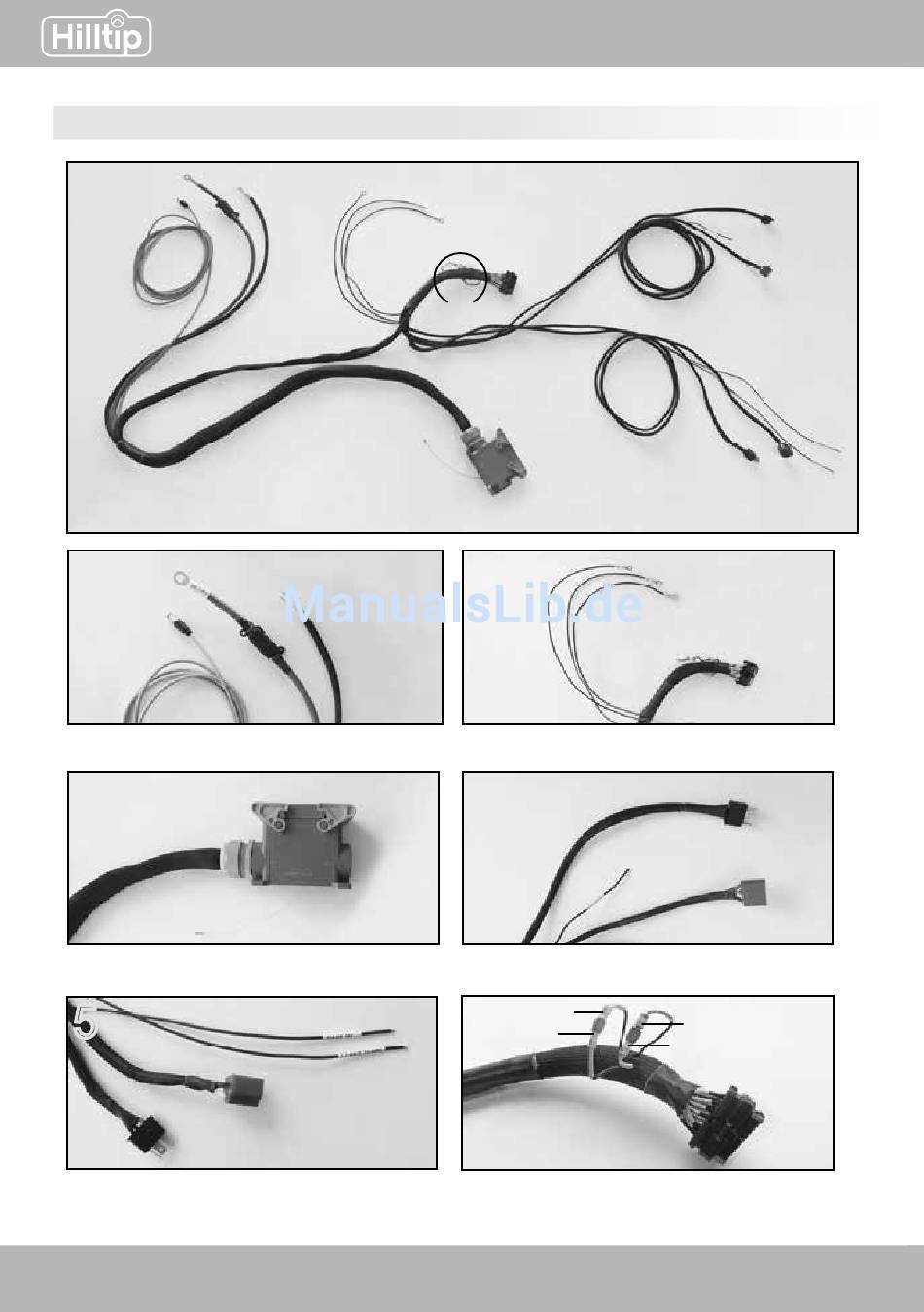

Schließen Sie die Kabel, wie unten auf den Bildern beschrieben, an:
1
b.
a.
1a. Steuerhebel-Kabel 1b. Fahrzeug + 12V (rot)
1c. Fahrzeugerdung
3
Pfluganschluss
5
a .
5a. Lichtanschluss (Fahrzeug-Leitungssatz)
5b. Lichtanschluss (Fahrzeuglampe),
5c. Anschluss Blinker links 5d. Anschluss Standlicht
6

InSTallaTIonSanleITung

c.
d .
c .
b .
2
6
3
2
2a. Fahrzeug +12V (VCC +12V) 2b. Fahrzeugerdung (GND)
2c. Lichtmodul 2d. Fahrzeug +12V
4
4a. Lichtanschluss (Fahrzeug-Leitungssatz)
4b. Lichtanschluss (Fahrzeuglampe) 4c. Anschluss Blinker rechts
6
a
1
a
2
6a = 6a =
Blinker links
1 2
Wechseln Sie diese Kabel, wenn der Blinker auf der
gegenüberliegenden(falschen) Seite blinkt
SnowStriker
4
d.
a.
b.
c.
a.
c.
b.
b
1
b
2
6b = 6b =
Blinker rechts
1 2
5
