Inhaltszusammenfassung für Hilltip 1650-SP

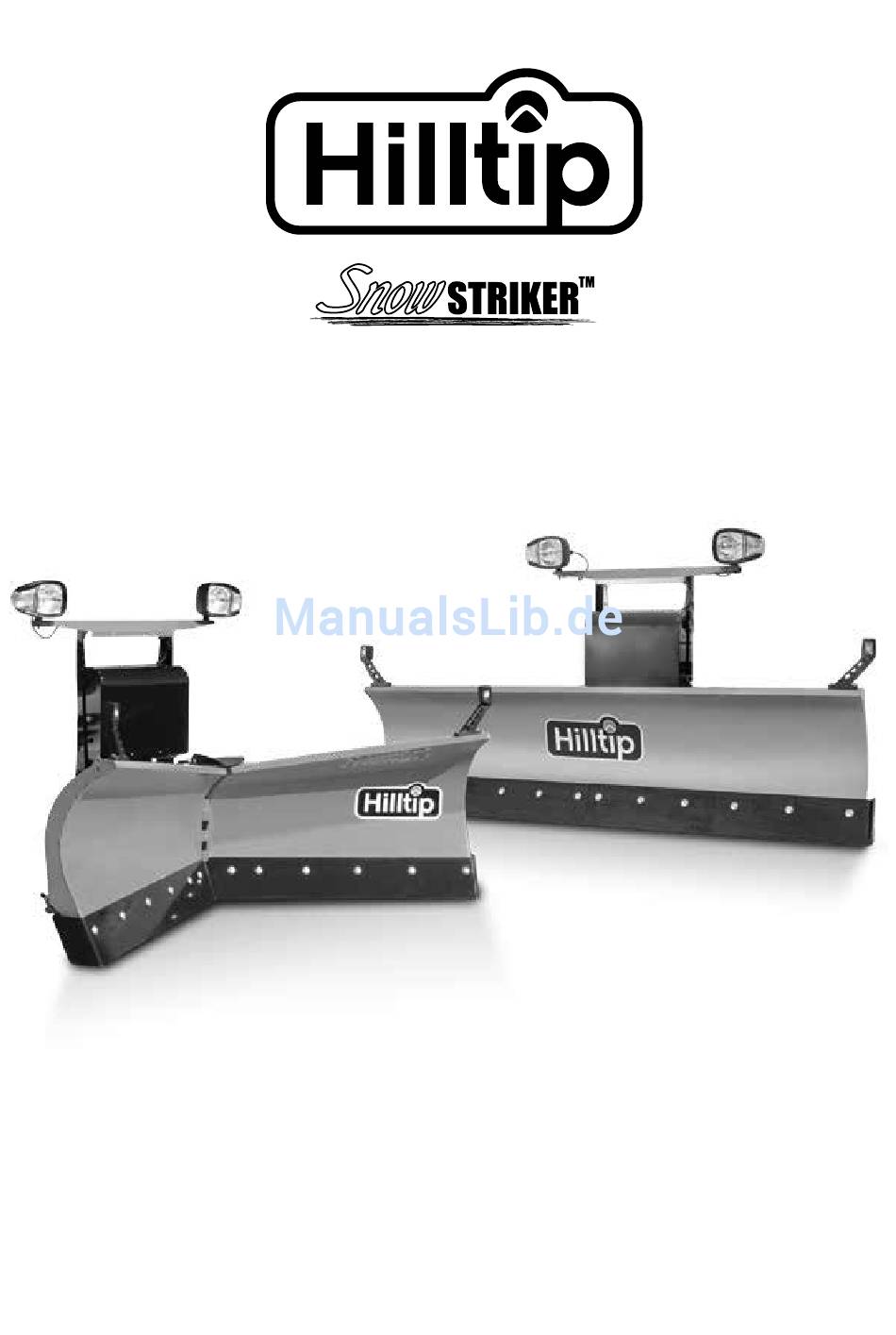

- Seite 1 BETRIEBSANLEITUNG V-pflug und gerade pflug...
-
Seite 2: Inhaltsverzeichnis
SnowStriker inhalTsVeRZeichnis Technische DaTen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 sicheRheiT . -
Seite 3: Technische Daten
TeCHnISCHe daTen SnowStriker Technische Daten Beschreibung 1650-SP 1850-SP 2100-SP 2250-SP 2400-SP Breite (a.) 1650 1850 2100 2250 2400 Höhe (b. & c.) Breite, Schwadeposition (f.) 1400 1600 1850 2000 2150 Gewicht 128 kg 135 kg 140 kg 145 kg 160 kg... -
Seite 4: Sicherheit
SICHerHeIT SnowStriker sicherheitshinweise eine inkorrekte Installation und Benutzung könnten zu schweren Verletzungen und/oder Sach- schäden führen . Vergewissern Sie sich, dass Sie dieses Handbuch und alle aufkleber verstanden haben, bevor Sie den Pflug installieren, in Betrieb nehmen oder Anpassungen vornehmen. Persönliche sicherheit WARNUNG •... -
Seite 5: Warnung/Achtung Und Anweisungskennzeichen
SICHerHeIT SnowStriker Warnung/achtung und Anweisungskennzeichen... -
Seite 6: Installationsanleitung
InSTallaTIonSanleITung SnowStriker Leitungssatz für das Fahrzeug Schließen Sie die Kabel, wie unten auf den Bildern beschrieben, an: 1a. Steuerhebel-Kabel 1b. Fahrzeug + 12V (rot) 2a. Fahrzeug +12V (VCC +12V) 2b. Fahrzeugerdung (GND) 1c. Fahrzeugerdung 2c. Lichtmodul 2d. Fahrzeug +12V Pfluganschluss 4a. -
Seite 7: Platzierung Des Pflug-Gurtes
InSTallaTIonSanleITung SnowStriker Platzierung des Pflug-Gurtes Platzieren sie das Verbindungsstück NICHT in diesem Bereich (lichtaufbau blockiert diesen Bereich) 1 . Befestigen Sie das Verbindungsstück mit vier Schrauben an der Halterung 2 . Befestigen Sie das Steckverbinder-Set 3. das Kabel sollte nach außen gerichtet sein tief in den Stoßfänger hinein, damit es weniger sichtbar ist... -
Seite 8: Bauhöhe Des Schiebeträgers
InSTallaTIonSanleITung SnowStriker Bauhöhe des Schiebeträgers HINWEIS der a-rahmen sollte horizontal ausgerichtet sein, wenn der Pflug am fahrzeug befestigt und auf den Boden abgesenkt ist . Hohe Montage: 325-340 mm Normale Montage: 285-300 mm Niedrige Montage: 225-260 mm Optimale Bauhöhe des Schiebeträgers ist 285-300 mm. -
Seite 9: Betriebsanleitung
BeTrIeBSanleITung SnowStriker Motorventil Gerade Pflug 1. Hauptdruck 2. Senkgeschwindigkeit regulieren 3. Andruck-Manometeranschluss 4. Andruckregulierung V-pflug... -
Seite 10: Anleitung Zur Schnellen Befestigung
BeTrIeBSanleITung SnowStriker Anleitung zur schnellen Befestigung Der Pflug muss mit herabgelassenen Bringen Sie Fahrzeug und Pflug auf eine gleitschuhen stabil auf dem Boden stehen linie und fahren Sie langsam vorwärts Wenn die Pflughörner in den Aufnahme- Ziehen Sie den Verriegelungsstift (2) halterungen sitzen, ziehen Sie den Griff (1) heraus und halten Sie ihn;... -
Seite 11: Steuerhebel
BeTrIeBSanleITung SnowStriker Steuerhebel Gerade Pflug V-Pflug Pflug senken Pflug senken Pflugandruck- Pflugandruck- anzeige* anzeige* an/aus und an/aus und fehleranzeige fehleranzeige rechtsschwade- linksschwade- position position Winkel Winkel Winkel Winkel rechts links links rechts Schaufelposition V-position Pflug heben Pflug heben * Pflugandruck-Funktion an/aus-Schalter drücken Sie den Steuerhebel für mehr als 3 Sekunden nach vorne (Pflug senken-Position) -
Seite 12: Fehlermeldungen
BeTrIeBSanleITung SnowStriker Fehlermeldungen die an/aus- und fehleranzeige-led in der oberen linken ecke des Schaltpults leuchtet beim anschalten grün, wenn keine fehler erkannt wurden . Wenn ein problem erkannt wird, blinkt die led-anzeige einige Male rot auf, pausiert und wiederholt das Signal . Blinksignal Problem Grünes Licht... -
Seite 13: Wartung
BeTrIeBSanleITung SnowStriker Wartung Beachten Sie diese Checklisten, um Ihren Schneepflug in gutem Zustand zu halten und die gewährleistung im fall von möglichen Beschädigungen vollständig in anspruch zu nehmen . Checkliste für eine periodische Wartung Checkliste für eine jährliche Wartung Vor dem einlagern sollte der ganze Überprüfen Sie die Spannung der Schneepflug mit Druck gewaschen und Befestigungen . -
Seite 14: Mechanische Führungshilfe
MeCHanISCHe fÜHrungSHIlfe SnowStriker Gerade Fflug - Elektrische Funktionen des Pflugventils Pflug- Winkel rechts Winkel links Pflugandruck Pflug heben Pflug senken leerlauf Schweben positionierung MoTor * geht nach 30 Sek . nach unten Hauptdruck andruckregulierung 0 - (max .) 50 bar Manometeranschluss Werkeinstellung: 30 bar... -
Seite 15: Elektrische Funktionen Des Pflugventils - V-Pflug
MeCHanISCHe fÜHrungSHIlfe SnowStriker V-pflug - Elektrische Funktionen des Pflugventils Pflug- Winkel Winkel rechts aus- links aus- Pflug- Pflug Pflug Schaufel leerlauf Schweben positionierung rechts links schwenken schwenken andruck heben senken MoTor #10a #10b * geht nach 30 Sek . nach unten Hauptdruck andruckregulierung Manometeranschluss... -
Seite 18: Elektrische Schaltplan - Pflugseite
h23941 Siehe Stecker 1 Siehe Stecker 3 Pflugseite Elektrische Schaltplan Gerade Pflug Siehe Stecker 2 h25336 Siehe Stecker 1 Siehe Stecker 3 Pflugseite Elektrische Schaltplan V-pflug Siehe Stecker 2... -
Seite 19: Elektrische Schaltplan - Fahrzeugseite
Fahrzeugseite - Elektrische Schaltplan h24230 Siehe Stecker 6 Siehe Stecker 5 Siehe Stecker 4 Stecker 1: Stecker 6: Stecker 2: Stecker 3: Stecker 4: Stecker 5: lichtanschluss 23-pol 20-pol Steuerhebel- 35-pol fahrzeug-Stecker Stecker Stecker Stecker Stecker (Pflugseite) HIGH... -
Seite 20: Garantieinformationen
Was müssen Sie tun? um garantieleistungen in anspruch zu nehmen, müssen Sie zuerst mit Ihrem fachhändler in Kontakt treten . der Käufer muss Hilltip bei einem Schadensfall während der garantiezeit innerhalb von zehn (10) Tagen nach Bekanntwerden des defekts am produkt benachrichtigen . -
Seite 21: Konformitätserklärung
Normen gemäß den Bestimmungen des normativen Dokuments hergestellt: - 2006/42/EC - EN 15432-1 - 2009/433/EG Ich, der Unterzeichnete, erkläre hiermit, dass die oben bezeichneten Geräte, die von Oy Hilltip Ab montiert wurden, den oben angegebenen Richtlinien und Normen entsprechen Pietarsaari, den 3. August 2015 Unterschrift: Name in Druckbuchstaben: Tom Mäenpää... - Seite 22 SnowStriker...
- Seite 23 SnowStriker...
- Seite 24 Gmbh +49 (0) 611 988 79 109 www .hilltip .de Stephan-Born-Str . 16 +49 (0) 17 144 189 18 info@hilltip .de 65199 Wiesbaden Fax: +49 (0) 611 205 46 103 germany oy hillTip ab +358 50 5983 026 www .hilltip .com...
