Anschliessen
10
Zehnder ComfoBox Serie 5, Montage- und Installationsanleitung, MA-301DE-CH-V2.2

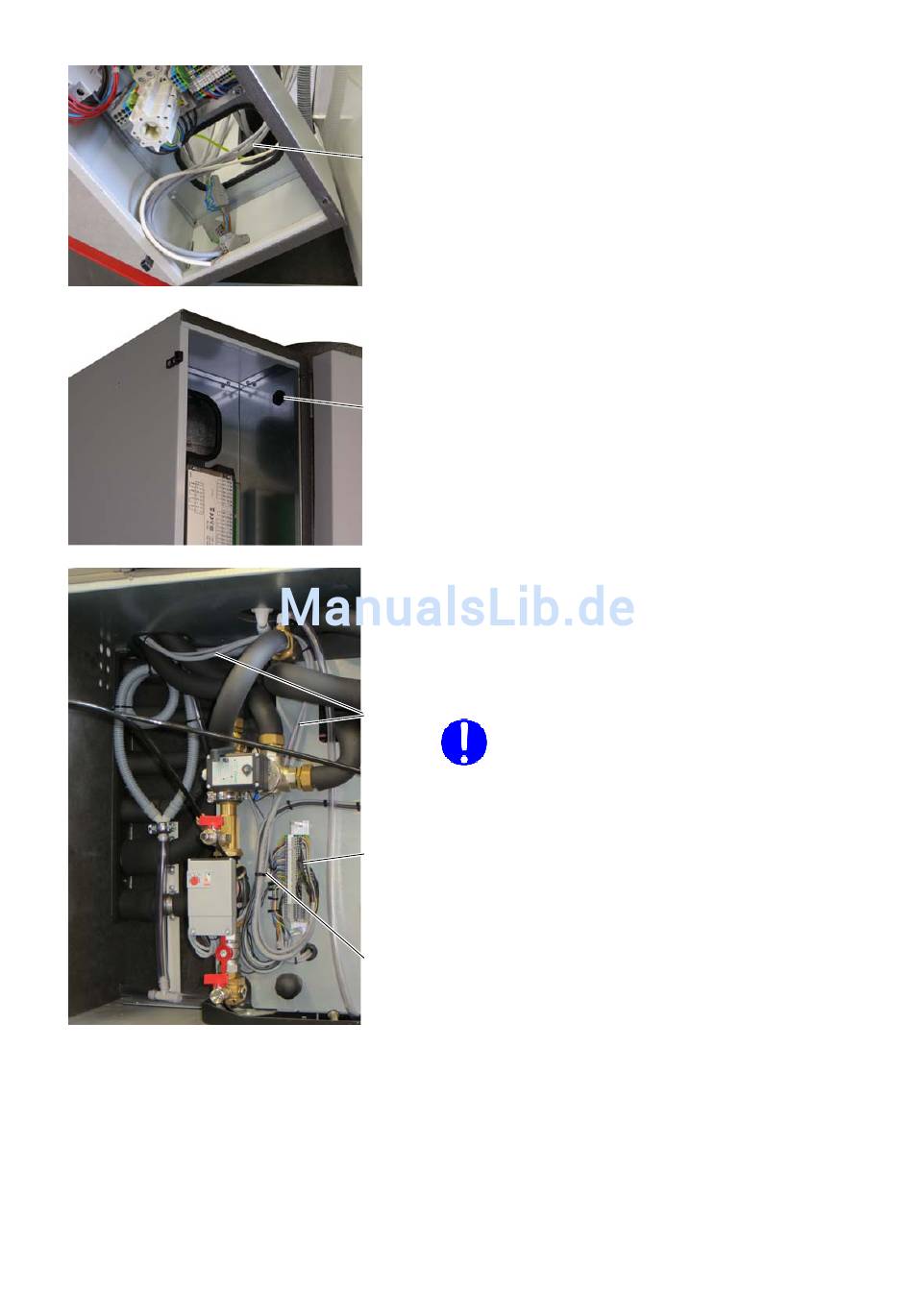

18. Kabel vom ComfoAir durch untere Öffnung im
Control Panel (Pos. 1) nach vorne ziehen und auf
Klemmenleiste Control Panel einstecken
(Stecker X5, X6, X7, siehe Fig. 8, Seite 16).
Wenn ComfoAir Bediengerät Ease in der Türe
1
des Elektromoduls montiert wird, direkt
verdrahten, sonst auf den Stecker X6 auf dem
Control Panel anschliessen.
19. Elektromodul an das Lüftungsgerät zuklappen
und mit Schraube (Pos. 2) fixieren.
2
20. Kabel (Pos. 3) im Wärmepumpengehäuse
gemäss Bild verlegen und mit Kabelbinder
(Pos. 5) befestigen. Die Stecker X8, X9, X10,
X11 auf der Klemmenleiste des Wärmepumpen- /
Hydraulikmodul (Pos. 4) einstecken. Die Erde
wird separat auf die Klemme 1 geführt, siehe Fig.
9, Seite 17.
3
Weitere Hinweise für den Anschluss der
Elektrokabel finden Sie im Abschnitt 3.4
Elektrische Anschlüsse.
4
5
