BEDIENUNGSANLEITUNG
CONI – INTEGRIERTE FUNKTIONALITÄT
Sehr geehrter Kunde,
vielen Dank für den Erwerb unserer CONI-Einbaulösung für Schreibtische, Schulungsräume oder
Konferenztische. Sie haben sich für ein ausgereiftes Produkt mit unterschiedlichsten Ausstattungs-
varianten entschieden. Ihre Investition können Sie langfristig nutzen, auch wenn sich die
Anforderung an der Steckdosenkonfiguration ändert. Das einzigartige Wechselprinzip der
Steckdoseneinheit ermöglicht Ihnen den einfachen Tausch durch zusätzlich erhältlichen CONI-
Steckdoseneinheiten. Nachfolgend möchten wir Ihnen die einfachen Montageschritte darstellen.
Ihre Bachmann GmbH & Co. KG
Maße der CONI-Einbaurahmen
CONI-Einbaurahmen Allgemeindaten:
Eckenradius: ........................................ 5mm
Einbautiefe: ................................... ca. 56mm
Plattenstärke: ............................ ab ca. 16mm
CONI-Einbaurahmen 3-fach (kurz)
Einbaumaße (L x B): .............. ca. 239 x 139mm
Außenmaße (L x B): .............. ca. 248 x 151mm
CONI-Einbaurahmen 4-fach
Einbaumaße (L x B): .............. ca. 281 x 139mm
Außenmaße (L x B): .............. ca. 291 x 151mm
CONI-Einbaurahmen 5-fach
Einbaumaße (L x B): .............. ca. 323 x 139mm
Außenmaße (L x B): .............. ca. 333 x 151mm
CONI-Einbaurahmen 6-fach (lang)
Einbaumaße (L x B): .............. ca. 377 x 139mm
Außenmaße (L x B): .............. ca. 387 x 151mm
Einsetzen der CONI-Steckdoseneinheit
CONI-Steckdoseneinheit 3-fach (kurz)
Maße (L x B x H): ............... 217 x 52 x 44mm
CONI-Steckdoseneinheit 4-fach
Maße (L x B x H): ............... 259,5 x 52 x 44mm
CONI-Steckdoseneinheit 5-fach
Maße (L x B x H): ............... 302 x 52 x 44mm
CONI-Steckdoseneinheit 6-fach (lang)
Maße (L x B x H): ............... 356 x 52 x 44mm
Bürsteneinsatz des CONI-Einbaurahmens
Durch den hochwertigen Bürsteneinsatz lassen
sich die Leitungen auch im zugeklappten Zustand
ausführen.
Einbaubeispiele CONI
Bedienungsanleitung CONI DE-EN_Rev. 02
Technische Änderungen, Druckfehler und Irrtümer vorbehalten !

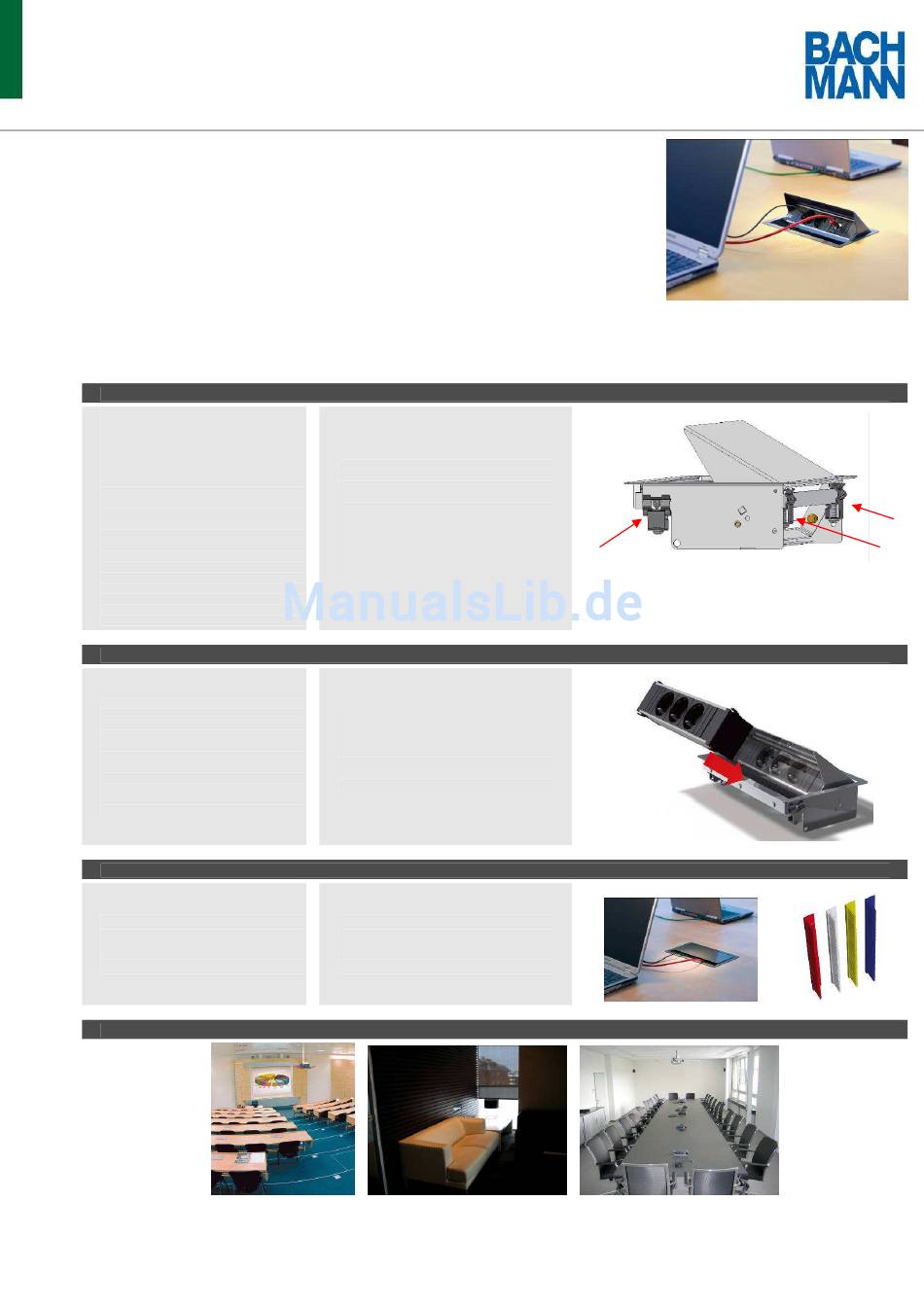

Der CONI-Einbaurahmen wird in dem
Tischausschnitt eingesetzt und von unten an der
Tischplatte mit 4 Spannklammern befestigt. Die
Spannklammern sind ab Werk im Rahmen
eingesetzt. Mit handelsüblichen
Kreuzschlitzschraubendreher werden die
Schrauben in die Spannklammern eingedreht. Sie
ermöglichen somit die feste Montage in der
Tischplatte, ohne dieser zu schaden. Zum Ausbau
des Rahmens einfach die Schrauben aus den
Spannklammern rausdrehen.
Der CONI-Einbaurahmen kann jederzeit mit
individuell ausgeführten Steckdoseneinheiten
sekundenschnell und ohne Werkzeug bestückt
werden. Die Einsätze werden durch drücken der
Rastnasen von der CONI entriegelt und lassen sich
dann leicht nach vorne herausziehen.
Beim Einstecken den Steckdoseneinsatz in den
CONI-Einbaurahmen schieben bis er einrastet.
Der Bürsteneinsatz ist bei Bedarf auswechselbar
und kann somit jederzeit ausgetauscht werden.
Setzen Sie sich gegebenenfalls mit uns in
Verbindung.
