Manuelles Einstellen der Registrierung
Hier wird die Vorgehensweise zum manuellen Einstellen der Registrierung beschrieben. Dieses Verfahren wird angewendet, wenn Sie im
Gerätebetreuer-Programm [Kongruenzeinstellung] wie auf diese Seite 12 beschrieben die manuelle Einstellung wählen.
Berühren Sie die Taste [MANUELLE EINSTELLUNG] und dann die Taste [AUSFÜHREN], um das Einstellmuster für die manuelle
Registrierungseinstellung zu drucken. Dieses Muster besteht aus Skalen, die zeigen, wie stark die Farben C (Cyan), M (Magenta) und Y (Gelb)
jeweils vom Referenzwert abweichen. Weicht eine Farbe stark vom Referenzwert ab, lässt sich dies durch Eingeben des Abweichungswertes über
den Sensorbildschirm korrigieren. Führen Sie die nachfolgend beschriebenen Schritte aus, um die Registrierung manuell einzustellen.
Wissenswertes zum Einstellmuster
Der Abweichungswert wird in einem Bereich von -60 bis 60 angegeben. 60 steht dabei für den Höchstwert, "0" bezeichnet die minimale
Abweichung. (Siehe vergrößerte Ansicht von Skala B.)
Wie abgebildet werden die Skalen, die den Abweichungsbereich angeben, zu jeder Farbe paarweise angezeigt. Eine Skala stellt dabei die x1-
Komponente der Abweichung dar, die andere die x10-Komponente.

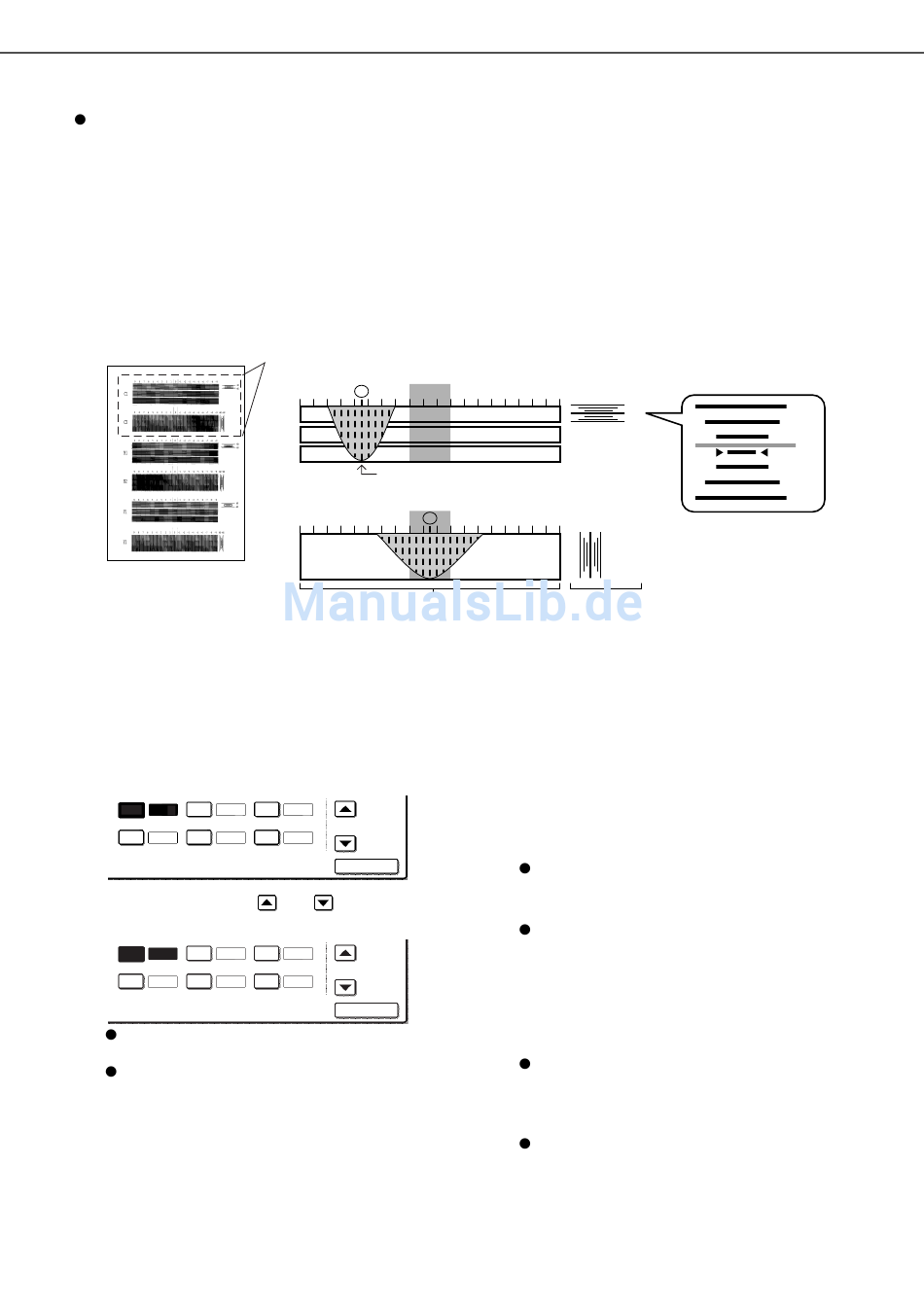

Einstellmuster
Skala A besteht aus zwei Skalen für jede Farbe (C1, M1, Y1 und C2, M2, Y2). Der Spitzenwert des Verteilungsbereichs
für jede Farbe auf der Skala ist die x1-Komponente der Abweichung.
Die Einstellung erfolgt durch Eingabe der Abweichung, die den Gesamtwert von Skala A und Skala B ausmacht. In den
meisten Fällen ist jedoch eine Einstellung alleine mit Hilfe des Abweichungswertes von Skala A möglich. Führen Sie die
folgenden Schritte aus, um die Einstellung vorzunehmen.
1
Berühren Sie im Einstellfenster des Sensorbildschirms
für die manuelle Registrierung die Taste für die Farbe,
die Sie korrigieren möchten (Taste [C1], [M1], [Y1], [C2],
[M2] oder [Y2]).
C1
0
M1
0
C2
0
M2
0
2
Geben Sie mit der Taste
(x1) für die in Schritt 1 ausgewählte Taste ein.
C1
M1
5
0
C2
M2
0
0
Wiederholen Sie die Schritte 1 und 2, um die
anderen Farben einzustellen.
Wenn das gedruckte Einstellmuster ähnlich dem oben
abgebildeten Beispiel für C2 ist (die Spitze in Skala A liegt
zwischen -1 und 1, und der Wert von Skala B überlappt mit
"0"), ist keine Korrektur nötig.
3
Wenn Sie ein Einstellmuster drucken möchten,
das die Ergebnisse Ihrer Eingaben zeigt,
berühren Sie die Taste [DRUCKEN].
Beispiel: Einstellen von Cyan (Abweichung in primärer Abtastrichtung)
Registrierungseinstellmuster von Cyan in primärer Abtastrichtung
9 8 7 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8 -9
C1
Feststellen der Verteilungsspitze
Registrierungseinstellmuster von Cyan in sekundärer Abtastrichtung
9 8 7 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8 -9
C2
Skala A
Y1
0
Y2
0
DRUCKEN
oder
den Wert Skala A
Y1
0
Y2
0
DRUCKEN
ALLGEMEINE PROGRAMME
60
-60
60
-60
Skala B
4
In dem in Schritt 3 gedruckten Einstellmuster
prüfen Sie, ob die Verteilungsspitze in Skala A
zwischen -1 und 1 für die einzelnen Farben liegt und
ob der Wert von Skala B mit "0" überlappt. Wenn
dies bei allen Farben der Fall ist, antworten Sie auf
die Display-Meldungen, indem Sie die Taste [JA]
berühren, und beenden Sie die Einstellung.
Wenn der Wert Skala B bei einer Farbe (oder mehreren
Farben) nicht mit "0" überlappt, berühren Sie die Taste
[NEIN], um zum Fenster von Schritt 1 zurückzukehren.
Wenn ein Wert Skala B einer Farbe nicht mit "0" überlappt,
überlappt der Wert wie oben abgebildet mit 20, 40, 60, -20,
-40 oder -60. Geben Sie in Schritt 2 die Zahl, mit der der
Wert überlappt, als Vielfaches von 10 ein.
5
Wiederholen Sie die Schritte 1 bis 4, um die
Einstellung abzuschließen.
Sie können die Taste [OK] jederzeit während der
Einstellung berühren, um die Korrekturwerte zu
speichern, die Sie bis zu diesem Zeitpunkt eingegeben
haben, und die manuelle Registrierung zu beenden.
Wenn Sie alle bis zu diesem Zeitpunkt eingegebenen
Korrekturen abbrechen und zum vorherigen Fenster
zurückkehren möchten (vor Ausführung der manuellen
Registrierung), berühren Sie die Taste [ABBRECHEN].
60
40
20
0
-20
-40
-60
(Vergrößerte Ansicht
von Skala B)
13
