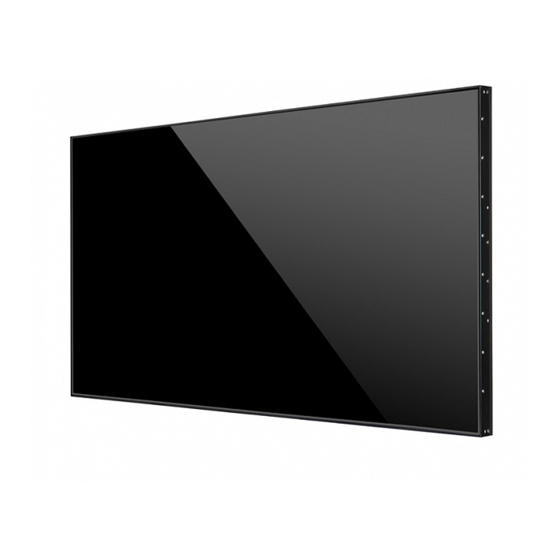

LG 55WV70MS Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Monitore
  5. 55WV70MS
  6. Benutzerhandbuch
LG 55WV70MS Benutzerhandbuch

LG 55WV70MS Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für 55WV70MS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BENUTZERHANDBUCH
MONITOR SIGNAGE
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
MONITOR SIGNAGE-MODELLE
55WV70MS
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG 55WV70MS

Inhaltszusammenfassung für LG 55WV70MS

  • Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 55WV70MS www.lg.com...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS - Auswahl eines Audio-Modus LIZENZEN - Anpassen der Audio-Optionen Verwenden von Zusatzoptionen MONTAGE UND - Einstellung des Formats VORBEREITUNG - Verwenden der Eingangsliste Auspacken UNTERHALTUNG Teile So installieren Sie im Hochformat - Herstellung der Verbindung mit einem Entfernen der L-Klammern vor der Mon- kabelgebundenen Netzwerk tage - Netzwerkstatus MASSNAHMEN ZUM PANEL-SCHUTZ - Anschließen von USB-Speichergeräten BEI DER LAGERUNG - Durchsuchen von Dateien - Richtig - Wiedergabe von Filmen - Falsch - Anzeigen von Fotos Installation an einer Wand - Wiedergabe von Musik EINRICHTEN EXTERNER GERÄTE - Inhaltsliste betrachten...
  • Seite 3 INHALTSVERZEICHNIS Verbinden mit dem LAN - LAN-Verbindung Anschließen eines USB-Geräts Verketten von Monitoren - RGB-Kabel - DVI-Kabel FEHLERBEHEBUNG TECHNISCHE DATEN IR-CODES RS-232C-STEUERUNG Anschließen des Kabels RS-232C-Konfigurationen Kommunikationsparameter Befehlsreferenzliste Übertragungs-/Empfangsprotokoll...

  • Seite 4: Lizenzen

    LIZENZEN LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzei- chen oder eingetragene Markenzeichen von HDMI Licensing LLC. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, Inc. Dieses Gerät ist offiziell DivX zertifiziert® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter www.divx.com. ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX zertifizierte® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com. „DivX zertifiziert® für die Wiedergabe von DivX®- und DivX Plus™-HD-(H.264/ MKV-)Video bis zu 1080p HD und Premium-Inhalten.“ „DivX®, DivX zertifiziert® sowie die entsprechenden Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.“ „Geschützt durch eines oder mehrere der folgenden US- Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274” Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D- Symbol sind Marken der Firma Dolby Laboratories.

  • Seite 5: Montage Und Vorbereitung

    MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt und dem Zubehör. CD (Benutzerhandbuch, SuperSign Software, Netzkabel RGB-Kabel DVI-Kabel SuperSign Benutzerhand- buch)/Karte POWER ENERGY INPUT MONITOR SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK Verbindungssteg BRIGHT NESS IR-Empfänger RS-232C-Kabel MUTE (2ea) AUTO S.MENU MENU BACK TILE EXIT M4 x 6L Schraube...

  • Seite 6: Teile

    MONTAGE UND VORBEREITUNG Teile AUDIO DVI IN DVI OUT COMPOSITE SPEAKER /COMPONENT OUT /DVI /COMPONENT IN REMOTE CONTROL IN Anschlussfeld (Siehe S.54 bis S.56)

  • Seite 7: So Installieren Sie Im Hochformat

    MONTAGE UND VORBEREITUNG So installieren Sie im Hochformat Zum Installieren im Hochformat drehen Sie das Gerät im Uhrzeigersinn. Entfernen der L-Klammern vor der Montage Entfernen Sie vor der Montage die L-Klammern von den Ecken des Monitors. HINWEIS Bewahren Sie die L-Klammern für einen späteren Transport des Monitors auf.

  • Seite 8: Massnahmen Zum Panel-Schutz Bei Der Lagerung

    MONTAGE UND VORBEREITUNG MASSNAHMEN ZUM PANEL-SCHUTZ BEI DER LAGERUNG Richtig Falsch Panel Panel Wenn das Produkt aufrecht gelagert werden soll, halten Sie es an beiden Seiten fest, und kippen Wird das Produkt über die Panel-Seite gekippt, Sie es vorsichtig nach hinten, sodass das Panel kann der untere Rand des Panels beschädigt wer- nicht den Boden berührt. den. Panel Polsterband Panel Wenn das Produkt liegend gelagert werden soll, legen Sie es mit der Panel-Seite nach unten auf eine weiche Unterlage, die auf einer ebenen Fläche aufliegt. Panel Wird das Produkt über eine seiner Kanten gekippt, kann diese dabei beschädigt werden. Wenn keine weiche Unterlage zur Hand ist, legen Sie den Monitor vorsichtig mit dem Bildschirm nach oben oder unten auf den Boden. Achten Sie darauf, dass dieser sauber ist. Achten Sie darauf, dass keine Gegenstände auf das Panel fallen.

  • Seite 9: Installation An Einer Wand

    MONTAGE UND VORBEREITUNG Installation an einer Wand VORSICHT Trennen Sie erst das Netzkabel, bevor Sie Um den Monitor an einer Wand zu montieren den Monitor bewegen oder installieren. (optional), verwenden Sie die Schrauben, die von Ansonsten besteht Stromschlaggefahr. VESA als Zubehör geliefert werden, um ihn zu Wenn Sie den Monitor an einer Decke oder befestigen. Wandschräge montieren, kann er herun- Weitere Informationen dazu erhalten Sie auf terfallen und zu schweren Verletzungen Seite 11 unter „So installieren Sie den Monitor“. führen. Z iehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her- vorrufen und zum Erlöschen Ihrer Garantie führen könnte. 10 cm V erwenden Sie die Schrauben und Wand- 20 cm halterungen, die der VESA-Norm entspre- chen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die 10 cm 10 cm Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie. 10 cm Installieren Sie den Monitor mit einem Abstand von mindestens 10 cm zur Wand und 10 cm Abstand an den Seiten, um eine ausreichende Belüftung zu gewährleisten. Verwenden Sie eine Wandmontageplatte und Schrauben, die dem VESA-Standard entsprechen. HINWEIS Montieren Sie den Monitor nur an Stellen mit ausreichender Belüftung, also weder in einem...

  • Seite 10: Einrichten Externer Geräte

    MONTAGE UND VORBEREITUNG EINRICHTEN EXTERNER GERÄTE IR-EMPFÄNGER Hierdurch kann ein Fernbedienungssensor an der von Ihnen gewünschten Stelle platziert werden. Diese Anzeige kann wiederum andere Anzeigen über ein RS-232-Kabel steuern. AUDIO REMOTE CONTROL IN...

  • Seite 11: Anordnen Von Displays

    FERNBEDIENUNG Anordnen von Displays So installieren Sie den Monitor * Beispiel für die Tile-Anordnung 2 x 2 * Montieren Sie den Monitor an der Wand oder der Wandmontageplatte, indem Sie die Schrauben zur Befestigung der VESA-Wandhalterung verwenden. Befestigungsschrauben für VESA- Wandhalterung <Rückansicht des Monitors mit Wandmontageplatte> * Die Wandmontageplatte ist in der Abbildung grau schattiert dargestellt, damit sie besser zu erkennen ist.

  • Seite 12: Verbinden Von Monitoren

    FERNBEDIENUNG Verbinden von Monitoren Verbinden Sie den Monitor mit zusätzlichen Geräten, indem Sie die Schrauben zur Befestigung der VESA-Wandhalter- ung in derselben Weise wie oben beschrieben verwenden. Monitor 4 ist mit den anderen Monito- ren verbunden (Anordnung 2 x 2) Nachdem Sie die Geräte miteinander verbunden haben, nutzen Sie den Verbindungssteg, um den Abstand zwischen ihnen zu regulieren. Nun sind die Monitore in der Tile-Anordnung 2 x 2 montiert. Die Tile-Anordnung kann auch in verschiedenen anderen Kombinationen erfolgen, z. B. 3 x 3. HINWEIS Die Last der einzelnen Monitore sollte von der Wandmontageplatte oder der Wand durch eine VESA-Wandmontage (600 x 400) gehalten werden. Die Last der einzelnen Monitore sollte von der Wandmontageplatte durch eine VESA-Wandhalterung gehalten werden. (Jeder einzelne Monitor muss fest an der Wandmontageplatte oder der Wand montiert werden.) Sie können den Monitor auch ohne Verbindungssteg montieren. Die Leistung des Geräts wird hierdurch nicht beeinträchtigt.

  • Seite 13: Fernbedienung

    FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die und -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. VORSICHT Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. Stellen Sie sicher, dass die Fernbedienung POWER POWER auf den Sensor am Monitor gerichtet ist. MONITOR MONITOR MONITOR ENERGY ENERGY INPUT INPUT SAVING SAVING . , ! . , ! PQRS PQRS WXYZ WXYZ 1/a/A 1/a/A CLEAR CLEAR - * # - * # MARK...

  • Seite 14: Navigationstasten

    FERNBEDIENUNG POWER MONITOR ENERGY INPUT SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE MENU MENU AUTO AUTO S.MENU S.MENU BACK BACK TILE TILE EXIT EXIT POWER ENERGY INPUT MONITOR SAVING . , ! MENU (MENÜ) (Siehe S.40) ) Öffnet und schließt die PQRS...

  • Seite 15: Anzeigen Des Gerätenamens Eines An Einen Eingang Angeschlossenen Geräts

    SAVING SAVING . , ! . , ! VERWENDEN DES MONITORS PQRS WXYZ PQRS WXYZ Anzeigen des Gerätenamens eines an einen Eingang 1/a/A CLEAR 1/a/A CLEAR - * # - * # angeschlossenen Geräts MARK MARK BRIGHT BRIGHT NESS NESS Zeigen Sie an, welches Gerät an welchen externen HINWEIS MUTE MUTE Eingang angeschlossen ist. AUTO S.MENU Unterstützte externe Eingänge: AV, AUTO S.MENU MENU MENU...

  • Seite 16: Verwenden Des Monitors

    VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des RGB Überträgt das analoge Videosignal von Ihrem PC Ihr Monitor unterstützt Plug & Play*. an den Monitor. Verbinden Sie den PC und den Monitor wie in der folgenden Abbildung mithilfe des * Plug & Play: Der PC erkennt das vom Benutzer 15-poligen D-Sub-Kabels. angeschlossene Gerät und schaltet dieses ein, Wählen Sie die RGB-Eingangsquelle. ohne dass eine Gerätekonfiguration oder ein Be- nutzereingriff erforderlich ist. Rückseite des Produkts. AUDIO /COMPONENT OUT HINWEIS /COMPONENT IN Für optimale Bildqualität wird empfohlen, REMOTE CONTROL IN den HDMI-Anschluss des Monitors zu ver- Macintosh-Adapter wenden. (nicht enthalten) Verwenden Sie abgeschirmte Schnittstel- lenkabel mit Ferritkern, z. B. ein 15-Pin-D- Sub-Kabel und ein DVI/HDMI-Kabel, die im Lieferumfang des Produkts enthalten sind und den technischen Daten des Produkts entsprechen. (nicht Wenn Sie den kalten Monitor einschalten, enthalten) kann das Bild flackern. Dies ist normal. Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.

  • Seite 17: Anschließen Des Dvi

    VERWENDEN DES MONITORS Anschließen des DVI HDMI-Anschluss Überträgt das digitale Videosignal von Ihrem PC Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC und den an den Monitor. Verbinden Sie den PC mithilfe des Monitor wie in der Abbildung mithilfe des DVI- HDMI-Kabels mit dem Monitor, wie in der folgen- Kabels. den Abbildung gezeigt. Wählen Sie am Monitor die DVI-Eingangsquelle. Wählen Sie die HDMI-Eingangsquelle. Rückseite des Produkts. Rückseite des Produkts. AUDIO DVI IN UDIO AUDIO /DVI DVI IN /DVI REMOTE MOTE CONTROL IN AUDIO TROL IN REMOTE CONTROL IN REMOT CONTROL (nicht enthalten) (nicht enthalten) HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel.

  • Seite 18: Dp-Anschluss

    VERWENDEN DES MONITORS DP-Anschluss IR-Empfängerverbindung Überträgt digitale Video- und Audiosignale vom PC Ermöglicht die Verwendung einer kabelgebunde- an den Monitor. Verbinden Sie den PC mithilfe des nen Fernbedienung oder einer IR-Empfängerer- DP-Kabels mit dem Monitor, wie in der folgenden weiterung. Abbildung gezeigt. /DVI Rückseite des Produkts. Wählen Sie die DP-Eingangsquelle. AUDIO Rückseite des Produkts. /DVI REMOTE CONTROL IN AUDIO REMOTE CONTROL IN (nicht enthalten) HINWEIS Eine Tonausgabe ist je nach DP-Version Ihres PCs möglicherweise nicht verfügbar.

  • Seite 19: Einstellen Des Bildschirms

    VERWENDEN DES MONITORS Einstellen des Bildschirms Anpassen der Bildoptionen Anpassen der einfachen und erweiterten Optionen Auswahl eines Bildmodus jedes Bildmodus für optimale Darstellung. Anzeige von Bildern mit optimalen Einstellungen Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. durch Wahl eines der voreingestellten Bildmodi. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu Drücken Sie die Navigationstasten, um zu Bildmodus zu gelangen, und drücken Sie OK. BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um zu gewünschten Bildmodus zu gelangen, und Bildmodus zu gelangen, und drücken Sie OK. drücken Sie OK. Drücken Sie die Navigationstasten, um zum Wählen Sie die folgenden Optionen, stellen Sie gewünschten Bildmodus zu gelangen, und diese ein, und drücken Sie OK. drücken Sie OK. Option Beschreibung Modus Beschreibung Beleuchtung. Passt die Bildschirmhelligkeit durch Lebhaft Optimiert Kontrast, Helligkeit, Farbe und Schärfe, um das Videobild an eine Steuerung der LCD-Beleuchtung an. geschäftliche Umgebung anzupassen. Wenn Sie die Helligkeit verringern, wird der Bildschirm dunkler, und der Standard Passt das Bild an eine normale Umge-...

  • Seite 20: Anpassen Der Optionen Für Die Ver

    VERWENDEN DES MONITORS Ändern der Toneinstellung Anpassen der Optionen für die Verwendung als PC-Bildschirm Auswahl eines Audio-Modus Anpassen der Optionen jedes Bildmodus für opti- male Darstellung. Tonwiedergabe mit optimalen Einstellungen durch Diese Funktion ist im Modus RGB[PC] ver- Wahl eines voreingestellten Audio-Modus. fügbar. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu AU- Drücken Sie die Navigationstasten, um zu DIO zu gelangen, und drücken Sie OK. BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Ton- Drücken Sie die Navigationstasten, um zu An- Modus zu gelangen, und drücken Sie OK. zeige zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum Wählen Sie die folgenden Optionen, stellen Sie gewünschten Audio-Modus zu gelangen, und diese ein, und drücken Sie OK. drücken Sie OK. Modus Beschreibung Option Beschreibung Standard Wählen Sie diesen Modus aus, wenn Sie Auflösung Wahl der richtigen Auflösung. eine standardmäßige Tonqualität wün- Auto Kon- Automatische Einstellung von Position,...

  • Seite 21: Anpassen Der Audio-Optionen

    Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. Wenn auf dem Bildschirm über einen länge- ren Zeitraum ein stehendes Bild angezeigt Drücken Sie die Navigationstasten, um zum wird, brennt sich dieses ein und führt zu gewünschten Audio-Modus zu gelangen, und einer dauerhaften Veränderung des Bild- drücken Sie OK. schirms. Dieses „Einbrennen“ wird nicht Wählen Sie die folgenden Optionen, stellen Sie durch die Garantie abgedeckt. diese ein, und drücken Sie OK. Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es in dem Letterbox-Bereich des Bildschirms zum Option Beschreibung Einbrennen kommen. Infinite Die Infinity Sound-Option von LG bietet Sound 5.1-Kanal-Stereo-Sound mit zwei Laut- sprechern. Höhen Steuert die dominierenden Töne in HINWEIS der Tonausgabe. Wenn Sie die Höhen aufdrehen, wird der höhere Frequenzbe- Sie können die Bildgröße auch über die Haupt- reich der Tonausgabe verstärkt. menüs ändern. Bässe Steuert die sanfteren Töne in der Tonausgabe. Wenn Sie die Bässe aufdrehen, erhöht sich der niedrigere Frequenzbereich der Tonausgabe. Grundein- Setzt den Audio-Modus auf die Standar- MODE...
  • Seite 22 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Möglich- - 4:3: Mit der folgenden Auswahl können Sie das keit, das Bild horizontal in linearer Proportion anzu- Original-4:3-Format nutzen, links, und rechts auf passen, damit es den gesamten Bildschirm ausfüllt dem Bildschirm erscheinen graue Balken. (nützlich beim Betrachten von DVDs im Format 4:3). - Nur Scannen: Bei Auswahl dieser Option wird das - Zoom: Mit folgender Auswahl haben Sie die Mög- Bild auf die optimale Größe ohne Verluste einge- lichkeit, ein Bild ohne Veränderungen anzusehen, stellt. wobei das Bild den gesamten Bildschirm füllt. Je- Hinweis: Wenn das Originalbild verrauscht ist, kön- doch wird das Bild oben und unten abgeschnitten. nen Sie das Rauschen an der Kante sehen. Just Scan - Kino-Zoom: Wählen Sie „Kino-Zoom“, wenn Sie - 1:1: Das Format ist nicht vom Original aus einge- das Bild mit den korrekten Proportionen anzei- stellt. (Nur Display Port (PC), HDMI (PC), DVI-D gen möchten. Hinweis: Beim Vergrößern bzw. (PC), RGB (PC)) Verkleinern des Bilds wird dieses möglicherwei- se verzerrt.

  • Seite 23: Verwenden Der Eingangsliste

    VERWENDEN DES MONITORS Verwenden der Eingangsliste Auswahl einer Eingangsquelle Drücken Sie auf INPUT (EINGANG), um die Liste mit Eingangssignalen anzuzeigen. Drücken Sie die Navigationstasten, um zu einem der Eingangssignale zu gelangen, und drücken Sie OK. Input source Description AV(CVBS) Wiedergabe von Videos über einen Videorekorder oder andere externe Geräte. Komponente Wiedergabe von Inhalten von einem DVD-Player oder anderen externen Geräten oder über Digital- empfänger. Stellt eine PC-Anzeige auf dem Bildschirm dar. DVI-D Stellt eine PC-Anzeige auf dem Bildschirm dar. HDMI Wiedergabe von Inhalten von einem PC, einem DVD-Player oder Digitalempfänger oder anderen HD-Geräten. Display Port Wiedergabe von Inhalten von einem PC, einem DVD-Player oder Digitalempfänger oder anderen HD-Geräten.

  • Seite 24: Herstellung Der Verbindung Mit Einem Kabelgebundenen Netzwerk

    UNTERHALTUNG UNTERHALTUNG Herstellung der Verbindung mit So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- einem kabelgebundenen Netz- bunden wurde, schadet ein nochmaliges Ausfüh- werk ren der Einrichtung nicht). Drücken Sie die Taste MENU (Menü), um zu Verbinden Sie das Display über den LAN-Port wie den Hauptmenüs zu gelangen. in der folgenden Abbildung mit einem LAN (Local Area Network), und nehmen Sie die Netzwerkein- Drücken Sie die Navigationstasten, um zu richtung vor. NETZWERK zu gelangen, und drücken Sie Unterstützt nur kabelgebundene Verbindungen. Nach Herstellen der physischen Verbindung Drücken Sie die Navigationstasten, um Netz- müssen Sie eventuell die Netzwerkeinrichtung werkeinst. auszuwählen, und drücken Sie OK. des Displays anpassen. Bei den meisten privaten Netzwerken wird das Display automatisch und Bei bereits vorgenommener Netzwerkeinrich- ohne weitere Einstellungen verbunden. tung wählen Sie Zurücksetzen. Die neuen Weitere Informationen erhalten Sie von Ihrem Verbindungseinstellungen überschreiben die Internetdienstanbieter oder aus Ihrem Routerhand- aktuelle Netzwerkeinrichtung. buch. Wählen Sie Automatische IP-Einstellung oder Manuelle IP-Einstellung aus. - Bei Auswahl von Manuelle IP-Einstellung drücken Sie die Navigations- und Zifferntas- ten. IP-Adressen müssen manuell eingege- ben werden. - Automatische IP-Einstellung: Wählen Sie diese Option, wenn im LAN (Local Area Net- work) über eine kabelgebundene Verbindung ein DHCP-Server (Router) angeschlossen ist.

  • Seite 25: Netzwerkstatus

    Internetdienstanbieter. Modems gelöst werden. Nach der Verbindung des Displays mit dem Heimnetzwerk müssen Sie das Gerät kurz ausschalten und/oder das Netzkabel des Routers bzw. Kabelmodems für Netzwerkstatus das Heimnetzwerk ziehen. Schalten Sie das Gerät dann wieder ein, und/oder stecken Sie das Netzkabel wieder in die Steckdose. Drücken Sie die Taste MENU (Menü), um zu Je nach Internetdienstanbieter und deren den Hauptmenüs zu gelangen. Nutzungsbedingungen kann die Anzahl der Drücken Sie die Navigationstasten, um zu Geräte, die für die Internetdienste vorgesehen NETZWERK zu gelangen, und drücken Sie sind, variieren. Details erfahren Sie von Ihrem Internetdienstanbieter. LG ist nicht für Fehlfunktionen des Displays und/ Drücken Sie die Navigationstasten, um Netz- oder der Internetverbindung verantwortlich, die werkstatus auszuwählen. durch Kommunikationsfehler im Rahmen der Internetverbindung oder durch andere Geräte Drücken Sie OK, um den Netzwerkstatus zu auftreten. prüfen. LG ist nicht für Internetverbindungsprobleme verantwortlich. Drücken Sie abschließend EXIT (Ausgang). Möglicherweise treten unerwünschte Ergebnisse auf, wenn die Geschwindigkeit der Netzwerk- Option Beschreibung verbindung nicht den Anforderungen des Inhalts Kehren Sie zum Menü für die Netzwer- Einstellung entspricht, auf den Sie zugreifen möchten.

  • Seite 26: Anschließen Von Usb-Speichergeräten

    UNTERHALTUNG Anschließen von USB-Speicher- Tipps zur Verwendung von USB-Speichergeräten geräten Es kann nur ein USB-Speichergerät erkannt werden. Schließen Sie USB-Speichergeräte wie Falls das USB-Speichergerät über einen einen USB-Flash-Speicher oder eine externe USB-Hub angeschlossen wird, wird das Festplatte an das Display an, und nutzen Sie die Gerät nicht erkannt. Ein USB-Speichergerät mit automatischem Multimediafunktionen (siehe „Durchsuchen von Erkennungsprogramm wird möglicherweise Dateien“ auf Seite 27). nicht erkannt. Schließen Sie einen USB-Flash-Speicher oder Ein USB-Speichergerät, das einen eigenen eine USB-Speicherkarte wie nachfolgend abge- Treiber verwendet, wird möglicherweise nicht bildet an das Display an. Der Bildschirm „Meine erkannt. Medien“ wird angezeigt. Die Dauer, bis ein USB-Speichergerät er- kannt wird, hängt vom jeweiligen Gerät ab. Schalten Sie das Display nicht ab bzw. ziehen Sie das USB-Gerät nicht aus der Buchse, wenn das angeschlossene USB- Speichergerät in Betrieb ist. Wenn ein solches Gerät plötzlich getrennt oder aus der Buchse gezogen wird, können die gespei- cherten Daten oder das USB-Speichergerät beschädigt werden. Schließen Sie kein USB-Speichergerät an, das nicht ordnungsgemäß vom PC getrennt oder wurde. Das Gerät kann verursachen, dass das Produkt nicht ordnungsgemäß funk- tioniert oder Daten nicht wiedergegeben werden können. Denken Sie stets daran, nur solche USB-Speicher zu verwenden, auf denen Musikdateien, Bilddateien oder...

  • Seite 27: Durchsuchen Von Dateien

    UNTERHALTUNG Sichern Sie wichtige Dateien, denn es be- Durchsuchen von Dateien steht die Möglichkeit, dass Daten auf einem USB-Speicher beschädigt werden. LG über- Zugreifen auf Foto-, Musik- oder Filmlisten und nimmt keine Verantwortung für entstehende Durchsuchen von Dateien: Datenverluste. Schließen Sie das USB-Speichergerät an. Wenn eine USB-Festplatte ohne externe Stromversorgung verbunden wird, wird das Drücken Sie die Taste MENU (Menü), um zu USB-Gerät möglicherweise nicht erkannt. den Hauptmenüs zu gelangen. Stellen Sie deshalb sicher, dass die externe Stromversorgung angeschlossen ist. Drücken Sie die Navigationstasten, um zu Mei- - Verwenden Sie zur externen Stromversor- ne Medien zu gelangen, und drücken Sie OK. gung bitte ein entsprechendes Netzteil. Für Wählen Sie mithilfe der Navigationstasten aus ein USB-Kabel einer externen Stromversor- gung kann keine Garantie gewährt werden. Filmliste, Fotoliste, Musikliste oder Inhalts- Falls Ihr USB-Speichergerät mehrere Par- verzeichnis aus, und drücken Sie OK. titionen hat oder Sie ein USB-Lesegerät für verschiedene Speicherkartentypen verwen- den, können Sie bis zu 4 Partitionen oder USB-Speichergeräte verwenden. Filmliste Fotoliste Musikliste Inhaltsverzeichnis Wenn sich ein USB-Speicher in einem USB- Mehrfachkartenleser befindet, wird mögli- cherweise die Datenträgerbezeichnung nicht erkannt. Seite 1/1 Fotoliste Falls das USB-Speichergerät nicht ord-...

  • Seite 28: Unterstützte Dateiformate

    UNTERHALTUNG Unterstützte Dateiformate Musik Unterstützte Dateiformate Bitrate 32 bis 320 Movie DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, y Abtastrate MPEG1 Layer3: 32 kHz, (Spiel- MKV, TS, TRP, TP, ASF, WMV, FLV) 44,1 kHz, 48 kHz film) y Abtastrate MPEG2 Layer3: 16 kHz, Spielfilm (*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*. 22,05 kHz, 24 kHz vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*. y Abtastrate MPEG2.5 Layer3: 8 kHz, wmv/*.flv/*.avi (motion-jpeg)/*. 11,025 kHz, 12 kHz mp4 (motion-jpeg)/*.mkv (motion-jpeg)) Inhalt (bei Dateierweiterungen: *.cts/ *.cse unterstützte Datei Verwend- Spielfilm ung von Videoformat: DivX3.11, DivX4.12, DivX5.x, Dateierweiterungen: *.mpg/*.mpeg/*.dat/*. SuperSign DivX6, Xvid1.00, Xvid1.01, Xvid1.02, ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.avi/*. Manager) Xvid1.03, Xvid1.10 beta-1/beta-2, asf/*.wmv/*.avi (motion-JPEG)/*.mp4 (motion- JPEG)/*.mkv (motion-JPEG) Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263 Videoformat: MPEG1, MPEG2, MPEG4, H.264/ AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6, Audio-Format: Dolby Digital, AAC, Mpeg,...

  • Seite 29: Wiedergabe Von Filmen

    UNTERHALTUNG Wiedergabe von Filmen Geben Sie einen Film wieder. Geben Sie auf dem Display Videodateien wieder. HINWEIS Sie können auf dem Display alle auf einem USB-Speichergerät oder in einem freigegebenen Nicht unterstützte Dateien werden in der Vor- Ordner auf einem PC gespeicherten Videodateien schau nur durch das Symbol angezeigt. wiedergeben. Anormale Dateien werden als Bitmap ange- Drücken Sie die Navigationstasten, um zu Mei- zeigt ne Medien zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Filmliste zu gelangen, und drücken Sie OK. Die Wiedergabe wird mit folgenden Tasten ge- Drücken Sie die Navigationstasten, um zum steuert. gewünschten Ordner zu gelangen, und drü- cken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Datei zu gelangen, und drücken Sie OK. ◄► ► 01:02:30 / 02:30:25 ■ ► ◄◄ ►► MENU Option Ausblenden Ausgang Seite 1/1 Filmliste Laufwerk 1 Seite 1/1 USB extern Taste...
  • Seite 30 HINWEIS 1920 x 1080 bei 25/30 Bildern/Sek. bzw. 1280 x 720 bei 50/60 Bildern/Sek. werden ab- Werte für Optionen, die in der Filmliste hängig von der Bildwiederholrate unterstützt. geändert werden, haben keinen Einfluss auf HD-Videos mit einer Auflösung von mehr die Fotoliste und die Musikliste. als 1920 x 1080 bei 25/30 Bildern/Sek. bzw. Werte für Optionen, die in der Fotoliste 1280 x 720 bei 50/60 Bildern/Sek. werden bzw. der Musikliste geändert werden, abhängig von der Bildwiederholrate möglicher- werden entsprechend in der Fotoliste und weise nicht ordnungsgemäß wiedergegeben. der Musikliste geändert, jedoch nicht in der Andere Filmdateitypen und -formate als die an- Filmliste. gegebenen funktionieren möglicherweise nicht Wird die Wiedergabe einer Videodatei ge- ordnungsgemäß. stoppt, wird die erneute Wiedergabe wieder Die maximale Bitrate für abspielbare Spiel- an dem Punkt fortgesetzt, an dem zuvor filmdateien beträgt 20 Mbit/s. (außer Motion gestoppt wurde. JPEG: 10 Mbit/s) LG garantiert keine einwandfreie Wiedergabe von Profilen, die in H.264/AVC mit Level 4.1 oder höher codiert wurden. DTS-Audio wird nicht unterstützt. Die Wiedergabe von Spielfilmdateien mit einer Dateigröße von mehr als 30 GB wird nicht unterstützt. Eine DivX-Videodatei und die zugehörige Un- tertiteldatei müssen im selben Ordner gespei- chert sein. Der Name der Videodatei und der Name der Untertiteldatei müssen identisch sein, damit die Wiedergabe funktioniert.
  • Seite 31 WARTUNG Bei Auswahl von Set Video Play (Wählen Sie die Codeseite Unterstützte Sprachen Video-Wiedergabe aus): Latein1 Englisch, Spanisch, Französisch, Drücken Sie die Navigationstasten, um Picture Deutsch, Italienisch, Schwedisch, Size (Bildgröße), Audio Language (Audio- Finnisch, Niederländisch, Portugie- sprache), Subtitle Language (Untertitelspra- sisch, Dänisch, Rumänisch, Norwe- che) oder Repeat (Wiederholung) anzuzei- gisch, Albanisch, Gälisch, Walisisch, gen. Irisch, Katalanisch, Valencianisch Latein2 Bosnisch, Polnisch, Kroatisch, Drücken Sie die Navigationstasten, um zu den Tschechisch, Slowakisch, Slowe- Optionen für die erforderlichen Anpassungen nisch, Serbisch, Ungarisch zu gelangen. Latein4 Estnisch, Lettisch, Litauisch Menü Beschreibung Kyrillisch Bulgarisch, Makedonisch, Russisch, Picture Size Wählt das gewünschte Bildformat Ukrainisch, Kasachisch (Bildgröße) für die Spielfilmwiedergabe aus. Griechisch Griechisch Audio Langu- Ändert während der Spielfilmwiedergabe age (Audio- die Sprachgruppe. Bei Dateien Türkisch Türkisch...

  • Seite 32: Anzeigen Von Fotos

    WARTUNG Auswahl von Set Video (Video-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den USB extern Laufwerk 1 Seite 1/1 Optionen für die erforderlichen Anpassungen zu gelangen. Bewegen Ansicht Seite Seitenwechsel Nummern ändern Markierungsmodus Ausgang Zur Musikliste Auswahl von Set Audio (Audio-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den Markierungsmodus USB extern Laufwerk 1 Seite 1/1 Optionen Audio-Modus, Klare Stimme II oder Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Ansicht Seite Seitenwechsel ewegen Markierungsmo- Alle markieren Mark. aufheben Ausgang Markierte anzeigen dus beenden Menü...
  • Seite 33 WARTUNG Verwendung der Fotooptionen ENERGY Drücken Sie die Taste ENERGY SA- SAVING VING (Energie sparen) mehrmals, um die Helligkeit des Bildschirms anzu- Verwenden Sie während der Ansicht von Fotos die passen. folgenden Optionen. Option y Dia-Geschw.: Wählen Sie die 01_a.jpg Geschwindigkeit der Dia-Show aus 2008/12/10 1920 x 1080 (Schnell, Mittel, Langsam). 479 KB TransitionEffect(Übergangseffek te): Ansichtsmodus für die Dia-Show festlegen. ◄ y BGM: Wählt einen Musikordner für die Hintergrundmusik aus. HINWEIS Während der Wiedergabe der ◄ ► 2/13 Hintergrundmusik kann der Musikordner nicht geändert MENU Ausgang Dia-Show Option Ausblenden ■ ► werden.
  • Seite 34 WARTUNG Bei Auswahl von Wählen Sie die Foto-Ansicht-Einstellungen aus: Drücken Sie die Navigationstasten, um zu Dia-Geschw wählen, Übergangseffekte oder BGM zu gelan- gen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Option „Übergangseffekte“ Option Beschreibung Gleiten Schiebt das aktuelle Dia als Übergang zum nächsten Dia zur Seite. Stufen Lässt das aktuelle Dia als Übergang zum nächsten Dia Stufenform annehmen. Tür öffnen/ Lässt das aktuelle Dia als Übergang zum nächs- schließen ten Dia wie eine sich öffnende oder schließende Tür aussehen. Rollladen Lässt das aktuelle Dia als Übergang zum nächs- ten Dia wie einen Rollladen, der heruntergezogen wird, aussehen. Schließen Blendet das Dia als Übergang zum nächsten Dia aus.

  • Seite 35: Wiedergabe Von Musik

    WARTUNG Wiedergabe von Musik Bei Auswahl der Set Video (Video-Einstellun- gen): Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu den ne Medien zu gelangen, und drücken Sie OK. Optionen für die erforderlichen Anpassungen zu gelangen. Drücken Sie die Navigationstasten, um zur Mu- sikliste zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- Bei Auswahl der Set Audio (Audio-Einstellun- cken Sie OK. gen): Drücken Sie die Navigationstasten, um zur Drücken Sie die Navigationstasten, um zu den gewünschten Datei zu gelangen, und drücken Optionen Audio-Modus, Klare Stimme II oder Sie OK. Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Seite 1/1 Musikliste Optionen für die erforderlichen Anpassungen USB extern Laufwerk 1 Seite 1/1 001. - B01.mp3 002. -B02.mp3 003. B03.mp3 004. - B04.mp3 00:00 00:00 00:00 00:00 zu gelangen. 005. - B05.mp3 00:00 Seite Seitenwechsel Bewegen...
  • Seite 36 WARTUNG Tipps zum Abspielen von Musikdateien Die Wiedergabe wird mit folgenden Tasten ge- steuert. Diese Einheit unterstützt keine ID3-Tags, die in MP3-Dateien eingebettet sind. Seite 1/1 Musikliste HINWEIS 3 Datei(en) markiert Laufwerk 1 Seite 1/1 ► Nicht unterstützte Dateien werden in der Vor- 004. - B04.mp3 005. - B05.mp3 006. - B06.mp3 007. - B07.mp3 008. - B08.mp3 schau nur durch das Symbol angezeigt. 00:00 00:00 00:00 00:00 00:00 ◄► Anormale Dateien werden als Bitmap ange- 005. - B05.mp3 ► 02:30 / 03:25 ■ ► ◄◄ ►► Wdg m. Foto MENU Option Ausblenden Ausgang zeigt Eine beschädigte oder fehlerhafte Musikda- Taste...

  • Seite 37: Inhaltsliste Betrachten

    WARTUNG Inhaltsliste betrachten Musikoptionen Drücken Sie MENU (Menü), um zu den Wiedergabe der gespeicherten Dateien mithilfe Popup-Menüs zu gelangen. der Exportoption in SuperSign Manager. Drücken Sie die Navigationstasten, um zu Set Drücken Sie die Navigationstasten, um zu Mei- Audio Play (Audio-Wiedergabe-Einstellun- ne Medien zu gelangen, und drücken Sie OK. gen) oder Set Audio (Audio-Einstellungen) zu gelangen,und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Option „Musikliste“, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum HINWEIS gewünschten Ordner zu gelangen, und drü- cken Sie OK. Werte für Optionen, die in der Filmliste ändert werden, haben keinen Einfluss auf die Drücken Sie die Navigationstasten, um zur Fotoliste und die Musikliste. gewünschten Datei zu gelangen, und drücken Werte für Optionen, die in der Fotoliste bzw. Sie OK. der Musikliste geändert werden, werden ent- sprechend in der Fotoliste und der Musik- Seite 1/1 Inhaltsverzeichnis liste geändert, jedoch nicht in der Filmliste.

  • Seite 38: Divx® Vod-Anleitung

    WARTUNG DivX® VOD-Anleitung DivX® VOD-Abmeldung Melden Sie vom Gerät aus auf der Website www. divx.com/vod mit dem achtstelligen DivX-Deaktivie- DivX® VOD-Registrierung rungscode ab. Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf Drücken Sie die Taste MENU (Menü), um zu der Website www.divx.com/vod mit dem zehnstel- den Hauptmenüs zu gelangen. ligen DivX-Registrierungscode anmelden. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Taste MENU (Menü), um zu ne Medien zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu ne Medien zu gelangen, und drücken Sie OK. Deaktivierung zu gelangen, und drücken Sie Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um Ja zur DivX Registrierungscode zu gelangen, und Bestätigung auszuwählen. drücken Sie OK. Zeigen Sie den Registrierungscode Ihres Dis- Abmeldungscode: plays an. ******** Endgültige Abmeldung unter http://vod.divx.com Registrierung fortsetzen? Drücken Sie abschließend EXIT (Ausgang). Nein Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück).

  • Seite 39: Verwenden Von Pip/Pbp

    WARTUNG Verwenden von PIP/PBP Wählen Sie das Symbol PIP oder PBP aus der Wiedergabeliste aus. Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. (Siehe S.50) Drücken Sie die Taste MENÜ, um OPTION aufzurufen, und drücken Sie OK. Drücken Sie zur Auswahl von PIP oder PBP 01:02:30 / 02:30:25 auf PIP/PBP, und drücken Sie anschließend MENU Option Ausblenden Ausgang < Movie List > PIP/PBP Zurück Bewegen Modus Aus Position PIP Größe PBP Wählen Sie unter „Meine Medien“ die Option „Filmliste“ oder „Fotoliste“ aus. (Wenn PIP/ 2/13 PBP ausgewählt ist, sind die Musik- und MENU Option Ausblenden Ausgang Dia-Show Inhaltslisten deaktiviert.) < Photo List > Filmliste Fotoliste Musikliste...

  • Seite 40: Zugriff Auf Die Hauptmenüs

    ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs MARK Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. BRIGHT NESS MUTE Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu MENU AUTO S.MENU gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder BACK TILE EXIT Option zu gelangen, und drücken Sie OK. Drücken Sie abschließend EXIT (Ausgang) Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). BILD (Siehe S.41) AUDIO (Siehe S.44) Passt die Bildgröße, die Passt die Tonqualität, den Bildqualität oder den Bild- Toneffekt oder die Lautstärke effekt an ZEIT (Siehe S.45) Stellt Uhrzeit und Datum oder die Timerfunktion ein. BILD AUDIO ZEIT OPTION (Siehe S.46) MEINE MEDIEN Passt die allgemeinen Einstel- (Siehe S.26) lungen an OPTION NETZWERK MEINE MEDIEN Gibt auf Ihrem USB- Speichergerät gespei-...

  • Seite 41: Einstellungen Im Menü Bild

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD BILD Bewegen • Format : 16:9 ꔋ Drücken Sie die Taste MENU (Menü), um zu den Haupt- • Energie sparen : Aus menüs zu gelangen. • Smart Energy Saving : Aus • Bildmodus : Standard Drücken Sie die Navigationstasten, um zu BILD zu gelan- • Beleuchtung. gen, und drücken Sie OK. • Kontrast Drücken Sie die Navigationstasten, um zur gewünschten • Helligkeit Einstellung oder Option zu gelangen, und drücken Sie OK. • Schärfe • Farbe - Um zur vorherigen Stufe zurückzukehren, drücken Sie • Tint BACK (Zurück). • Farbtemp. Drücken Sie abschließend EXIT (Ausgang). • Erweiterte Steuerung Um zum vorherigen Menü zurückzukehren, drücken Sie • Bild Zurücksetzen BACK (Zurück). • Anzeige In der folgenden Tabelle werden die verfügbaren Bildeinstellungen beschrieben: Einstellung Beschreibung Format Ändert die Bildgröße, um Bilder in optimaler Größe anzuzeigen (Siehe S.21). ). Energie spa- Energie spa- Stellt die Helligkeit des Bildschirms automatisch entsprechend der Umgebung ein.
  • Seite 42 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Anzeige Diese Option ist nur aktiviert, wenn an Ihrem PC die Signalquelle auf Analog (RGB-PC) und die (Nur im RGB-PC- Auflösung auf 1024x768, 1280x768, 1360x768 oder 1366x768 gestellt ist. Modus) Option Auflösung Wählt die passende Auflösung. Die empfohlene Auflösung für jedes Modell finden Sie unter „Technische Daten“ Siehe S.61. Auto Konfig. Automatische Einstellung von Position, Uhr und Taktrate des Bildschirms. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. Position/Größe/ Anpassung der Optionen nach der automatischen Konfiguration bei unklarem Taktrate Bild, insbesondere bei zitternden Zeichen. Grundeinstellung Setzt die Optionen auf die Standardeinstellung zurück. Optionen für den Bildmodus Einstellung Beschreibung Beleuchtung. P asst die Bildschirmhelligkeit durch Steuerung der LCD-Beleuchtung an. Wenn Sie die Hel- ligkeit verringern, wird der Bildschirm dunkler, und der Stromverbrauch reduziert sich ohne Verlust des Videosignals. Kontrast Erhöht oder verringert den Verlauf des Videosignals. Stellen Sie den Kontrast ein, wenn es zu einer Sättigung der hellen Bildanteile kommt. Helligkeit Zur Einstellung des Signalgrundpegels des Bilds. Stellen Sie die Helligkeit ein, wenn es zu einer Sättigung der dunklen Bildanteile kommt. Schärfe Zur Einstellung der Kantenschärfe an den Übergängen zwischen hellen und dunklen Berei- chen des Bilds. Je niedriger der eingestellte Wert, desto weicher erscheint das Bild. Farbe Zur Anpassung der Intensität aller Farben.
  • Seite 43 ANPASSEN VON EINSTELLUNGEN Erweiterte Bildoptionen Einstellung Beschreibung Dynamischer Kon- Passt den Kontrast optimal an die Helligkeit des Bildschirms an. Das trast Bild wird durch Aufhellen heller Bildanteile und Abdunkeln dunkler Bildanteile verbessert. (Aus/Tief/Mittel/Hoch) (Diese Funktion steht nur unter AV(CVBS) und Komponente zur Verfügung.) Dynamische Farbe Stellt die Farben für ein lebendigeres, satteres und klareres Bild ein. Mit Hilfe dieser Funktion (Aus/Tief/Hoch) werden der Farbton, die Sättigung und die Leuchtkraft erhöht, sodass die Farben Rot, Blau, Grün und Weiß klarer erscheinen. (Diese Funktion steht nur unter AV(CVBS) und Komponente zur Verfügung.) Reines Weiss Macht den weißen Bereich des Bildschirms heller und weißer. (Aus/Tief/Hoch) Hautfarbe Erkennt den Hautbereich des Videos und passt ihn an die natürliche Hautfarbe an. Rauschunterdrü- Dient zum Entfernen von Bildrauschen bis zu einem gewissen Punkt, ohne das Originalbild zu ckung beeinträchtigen. (Diese Funktion steht nur unter AV(CVBS) und Komponente zur Verfügung.) (Aus/Tief/Mittel/Hoch) Dig. Rauschunterdr. Mit dieser Option wird Bildrauschen reduziert, das beim Erstellen von digitalen Videosignalen (Aus/Tief/Mittel/Hoch) entsteht. Gamma Legen Sie Ihren eigenen Gammawert fest. (Tief/Mittel/Hoch) Bei hohen Gammawerten ist das Bild auf dem Monitor weißlich. Bei geringen Gammawerten werden die Bilder mit hohem Kontrast angezeigt. Schwarzwert » Gering: Die Darstellung des Bildes wird dunkler. (Tief/Hoch) »...

  • Seite 44: Einstellungen Im Menü Audio

    Ton-Modus Die beste Tonqualität wird automatisch entsprechend dem aktuellen Videotyp ausgewählt. Modus Standard Das ansprechendste und natürlichste Audio. Musik Wählen Sie diese Option, um den ursprünglichen Sound beim Wiedergeben von Musik zu genießen. Kino Wählen Sie diese Option, um großartigen Sound zu genießen. Sport Wählen Sie diese Option beim Ansehen von Sportsendungen. Spiel Für dynamischen Sound beim Spielen. HINWEIS Wenn die Tonqualität oder die Lautstärke nicht dem von Ihnen gewünschten Standard ent- spricht, wird der Einsatz eines separaten Home Theaters oder Verstärkers empfohlen, um den unterschiedlichen Benutzerumgebungen gerecht zu werden. Option Infinite Sound Die Infinity Sound-Option von LG bietet 5.1-Kanal-Stereo-Sound mit zwei Lautsprechern. Höhen Steuert die dominierenden Töne in der Tonausgabe. Wenn Sie die Höhen aufdrehen, erhöht sich der höhere Frequenzbereich der Tonausgabe. Bässe Sorgt für eine weichere Tonausgabe. Wenn die Bässe verstärkt werden, erhöht sich auch die Aus- gangsfrequenz. Grundeinstellung Setzt den Audio-Modus auf die Standardeinstellung zurück. Digitaler Audio- HDMI/DisplayPort: Gibt den Ton des digitalen Signals der HDMI- und Display-Ausgänge über eingang den Lautsprecher am Monitor wieder. Audioeingang: Gibt den Ton über den Lautsprecher am Monitor wieder, indem die HDMI- und Display-Ausgänge mit dem Audio-Eingang verbunden werden. Lautsprecher Ein: Aktiviert den Lautsprecher am Monitor. (* Der Lautsprecher am Monitor ist separat erhältlich.) Aus: Deaktiviert den Lautsprecher am Monitor. Verwenden Sie diese Option, wenn Sie externe...

  • Seite 45: Einstellungen Im Menü Zeit

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Uhr ꔋ nüs zu gelangen. • Ausschaltzeit : Aus • Einschaltzeit : Aus Drücken Sie die Navigationstasten, um zu ZEIT zu gelangen, • Sleep Timer : Aus und drücken Sie OK. • Einschaltverzögerung : Aus • Autom. Aus : 15 Min. Drücken Sie die Navigationstasten, um zur gewünschten • Autom. Bereitschaftsbetrieb : 4Std. Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Zeiteinstellungen beschrieben: Einstellung Beschreibung Stellt die Uhrzeit-Funktion ein. Ein-/Ausschaltzeit Stellt die Uhrzeit ein, zu der der Monitor eingeschaltet/ausgeschaltet wird. Sleep Timer Legt fest, nach Ablauf welcher Zeitdauer sich der Monitor ausschaltet. Wenn Sie den Monitor aus- und wieder einschalten, wird der Sleep Timer deaktiviert. Einschaltverzöge- Wenn mehrere Monitore angeschlossen sind, werden diese nacheinander mit einer gewissen rung Verzögerung eingeschaltet, um eine Überlastung zu verhindern.

  • Seite 46: Allgemeine Bedienung

    ANPASSEN VON EINSTELLUNGEN Allgemeine Bedienung OPTION Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Sprache (Language) ꔋ nüs zu gelangen. • ISM Methode : Normal • DPM-Auswahl : Ein Drücken Sie die Navigationstasten, um zu OPTION zu • Ausfallsicherung : Aus gelangen, und drücken Sie OK. • Werkseinstellung Drücken Sie die Navigationstasten, um zur gewünschten • Set ID Einstellung oder Option zu gelangen, und drücken Sie OK. • Kachel Modus - Um zur vorherigen Stufe zurückzukehren, drücken Sie • PIP/PBP BACK (Zurück). • Lüfter • Produkt-/Dienstinfo Drücken Sie abschließend EXIT (Ausgang). • Hochformat Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Sprache Dient zur Auswahl der Sprache, in der die Steuerungselemente angezeigt werden. (Language) ISM Methode Wenn der Monitor für längere Zeit ein festgefrorenes oder statisches Bild von einem PC/einem Videospiel anzeigt, kann sich dies „einbrennen“ und als „Phantombild“ dauerhaft sichtbar bleiben. Vermeiden Sie daher die längere Anzeige stehender Bilder auf dem Bildschirm. Einstellung Normal Wenn voraussichtlich kein „Einbrennen“ auftritt, lassen Sie den Modus auf...
  • Seite 47 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Kachel Modus Kachel Modus Um diese Funktion zu verwenden: - Muss eine Anzeige mit verschiedenen anderen Geräten erfolgen. - Müssen Sie eine Funktion nutzen, die mit Verteiler und RS-232C an ein RGB-Kabel angeschlossen werden kann. Gehen Sie in den Teil Modus, wählen Sie Teil-Ausrichtung, und stellen Sie die Kennung des Geräts an der jeweiligen Position ein. * Erst nach Drücken der SET-Taste werden die Einstellungen gespeichert. - Teil Modus: Spalte x Zeile (S = 1, 2, 3, 4, 5 Z = 1, 2, 3, 4, 5) - 5 x 5 verfügbar. - Es kann sowohl ein integrierter Bildschirm als auch eine Einzelanzeige konfi- guriert werden. Auto Konfig. Stellt Position, Uhr und Taktrate des Bildschirms automatisch ein. Während der Konfiguration flimmert das angezeigte Bild möglicherweise eini- ge Sekunden lang. Position Verschieben Sie die Anzeigeposition in horizontaler und vertikaler Richtung. Größe Stellt die horizontale und vertikale Größe der Anzeige entsprechend der Einfassung ein. Natürlich Damit das Bild natürlich aussieht, wird der Teil zwischen den Bildschirmen weggelassen. Grundeinstel- Funktion zum Initialisieren und Beenden des Tile Modus. lung Alle Tile-Einstellungen werden beendet, wenn der Tile Modus beendet wird, und der Bildschirm wieder in dem Vollbildmodus wechselt. PIP/PBP Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. Option Modus Stellt die Art der sekundären Anzeige ein. *AUS: Deaktiviert die sekundäre Anzeige. *PIP (Picture In Picture) (BIB (Bild im Bild)): Zeigt die sekundäre Anzeige in der Hauptanzeige an.
  • Seite 48 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Lüfter Einstellung Modus Mit dieser Option wird die Innentemperatur des Monitors angezeigt und der Lüfter gesteuert. • Auto: Der Lüfter wird entsprechend den Temperatureinstellungen ein- oder ausgeschaltet. • Ein: Der Lüfter ist immer eingeschaltet. • Manuell: Der Lüfter wird entsprechend den Benutzereinstellungen ein- oder ausgeschaltet. Hysterese Der Temperaturunterschied zwischen Einschalten und Ausschalten des Lüf- ters. Gerätetempera- Temperatureinstellung, bei der der Lüfter eingeschaltet wird. Aktuelle Tempe- Die aktuelle Temperatur im Inneren des Monitors. ratur HINWEIS Wir empfehlen den automatischen Modus, um Funktionsstörungen aufgrund fehlerhafter Lüftereinstellungen vorzubeugen. Wenn seine Innentemperatur 80 ° überschreitet, wird das Gerät aus Sicherheitsgründen automatisch abgeschaltet. Produkt-/ Zeigt Modellbezeichnung, Softwareversion, Seriennummer, IP-Adresse, MAC-Adresse und Dienstinfo Homepage an. Hochformat OSD im Uhrzeigersinn drehen (90°, 270°) Option Schaltet Hochformat aus. 90°...
  • Seite 49 ANPASSEN VON EINSTELLUNGEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 3X3: • 2X1: • 2X2: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 3 ID 2 ID 2 ID 2 ID 1 ID 1 ID 1 ID 6 ID 4 ID 5 ID 3 ID 4 Teil ID ID 9 ID 8 ID 7 • 4X4: • 5X5: Mit 16 Monitoren Mit 25 Monitoren ID 3 ID 4 ID 5 ID 2 ID 1 ID 1 ID 2 ID 3 ID 4 ID 8...
  • Seite 50 ANPASSEN VON EINSTELLUNGEN PIP/PBP HINWEIS Hierüber werden Videos und Fotos auf dem USB- Der Nebenbildschirm wird nur bei Verwendung Gerät auf einem einzelnen Monitor, angezeigt, eines USB-Geräts unterstützt. indem sie auf Haupt- und Nebenbildschirm verteilt werden. (Siehe S.39 Nebenbildschirm Modus Komponente *PIP (Picture In Picture, Bild im Bild): Zeigt die Nebenbildschirmanzeige auf dem Hauptbildschirm an. Hauptbildschirm *PBP (Picture By Picture, Bild für Bild): Zeigt die HDMI/DVI-D/ Nebenbildschirmanzeige neben dem Hauptbildschirm Display Port Neben- Größe und Position können nur im PIP-Modus Haupt- bildschirm bildschirm geändert werden. Wenn die PBP-Funktion ausgewählt ist, wird die Option „Format“ im Menü BILD deaktiviert (festge- legt auf 16:9). Während der Verwendung der PBP-Funktion ist Position die Funktion „Kachel Modus“ nicht verfügbar. Vor der Verwendung der PIP- oder PBP-Funktion Stellt die Position des Nebenbildschirms ein (oben müssen Sie die Tonausgabe auswählen. (Wählen links, unten links, oben rechts, unten rechts). Sie entweder „Hauptbildschirm“ oder „Nebenbild- schirm“ aus.) Falls im Tonwahlfeld weder Hauptbildschirm noch Nebenbildschirm gewählt und das OSD entweder nach Ablauf einer bestimmten Zeit oder durch Drü- cken von Beenden oder Zurück ausgeblendet wird, wird der PIP/PBP-Nebenbildschirm nicht aktiviert.
  • Seite 51 ANPASSEN VON EINSTELLUNGEN Picture ID Mit der Bild ID können Sie die Einstellungen Wenn Sie die linke oder rechte Pfeiltaste drück- eines bestimmten Geräts (Bildschirms) ändern, en oder wiederholt die Ein-Taste betätigen, indem Sie einen einzelnen IR-Empfänger für wechselt die Bild ID zwischen Aus und 1 - 4. Multi-Vision verwenden. Das Gerät, das das Wählen Sie die gewünschte ID aus.

  • Seite 52: Einstellungen Im Menü Netzwerk

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bewegen • Playername vergeben ꔋ Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Netzwerkeinst. : Kabelgebunden nüs zu gelangen. • Netzwerkstatus : Nicht verbunden • Server-IP-Einstellungen für den Player Drücken Sie die Navigationstasten, um zu NETZWERK zu • Server-IP-Status : Nicht verbunden gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Playername Legt den in SuperSign Manager verwendeten Playernamen fest (bis zu 20 Zeichen). vergeben Netzwerkeinst. Konfiguriert die Netzwerkeinrichtung Netzwerkstatus Zeigt den Netzwerkstatus an - Verbindung mit Internet hergestellt: Extern verbunden - Verbindung mit dem Heimnetzwerk hergestellt: Nur intern verbunden - Nicht verbunden: Wenn keine Netzwerkverbindung besteht Server-IP- Stellt die IP-Adresse des Computers (Servers) ein, auf dem SuperSign Manager installiert ist. Einstellungen für den Player Server-IP-Status Zeigt den Status der Verbindung mit dem Server an.
  • Seite 53 HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es, wie in der folgenden Abbildung gezeigt, mit dem Monitor. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. HD Receiver HDMI - Siehe S.54 AV - Siehe S.55 HDMI - Siehe S.54 DVI - Siehe S.54 Komponente - Siehe S.55 DVI - Siehe S.54 AV - Siehe S.55 AV - Siehe S.55 Komponente - Siehe S.55 Komponente - Siehe S.55 Speaker Speichergerät – Siehe S.26 Gaming device Camcorder/ Camera HDMI - Siehe S.17 HDMI - Siehe S.54 HDMI - Siehe S.54 DVI - Siehe S.17 DVI - Siehe S.54 AV - Siehe S.55 RGB - Siehe S.16 AV - Siehe S.55 Komponente - Siehe S.55 LAN - Siehe S.56 Komponente - Siehe S.55 Display Port - Siehe S.18 HINWEIS Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole mitgelie- ferte Kabel.

  • Seite 54: Dvi-Anschluss

    HERSTELLEN VON VERBINDUNGEN Anschluss an HD-Receiver, HDMI-Anschluss DVD-Player, Camcorder, Überträgt digitale Video- und Audiosignale von einem Kamera, Spielekonsole externen Gerät an den Monitor. Verbinden Sie das oder Videorekorder externe Gerät, wie in der folgenden Abbildung ge- zeigt, mithilfe des HDMI-Kabels mit dem Monitor. Verbinden Sie einen HD-Receiver, DVD-Player Rückseite des Produkts. oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus. AUDIO DVI IN /COMPONENT OUT /DVI /COMPONENT IN DVI-Anschluss REMOTE CONTROL IN Überträgt digitale Videosignale von einem externen Gerät an den Monitor. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-Kabels mit dem Monitor. Schließen Sie ein optionales Audiokabel an, um ein Audiosignal zu übertragen. (nicht enthalten) Rückseite des Produkts. AUDIO DVI IN /COMPONENT OUT /DVI /COMPONENT IN REMOTE CONTROL IN...

  • Seite 55: Komponenten-Anschluss

    HERSTELLEN VON VERBINDUNGEN Komponenten-Anschluss AV(CVBS,COMPOSITE)-Verbindung Überträgt analoge Video- und Audiosignale von ei- Überträgt analoge Video- und Audiosignale von nem externen Gerät an den Monitor. Verbinden Sie einem externen Gerät an den Monitor. Verbinden das externe Gerät, wie in der folgenden Abbildung Sie das externe Gerät, wie in der folgenden Abbil- gezeigt, mithilfe des RGB-Component-Kabels mit dung gezeigt, mithilfe des Composite-Kabels mit dem Monitor. dem Monitor. Rückseite des Produkts. Rückseite des Produkts. AUDIO AUDIO COMPOSITE /COMPONENT OUT AUDIO AUDIO COMPOSITE /COMPONENT OUT /COMPONENT IN /COMPONENT IN REMOTE REMOTE CONTROL IN CONTROL IN REMOTE REMOTE CONTROL IN CONTROL IN (nicht enthalten) (nicht enthalten) (nicht enthalten)

  • Seite 56: Verbinden Mit Dem Lan

    HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN Anschließen eines USB-Geräts Verbinden Sie ein USB-Speichergerät wie einen LAN-Verbindung USB-Flash-Speicher, eine externe Festplatte, einen MP3-Player oder einen USB-Kartenleser für Speicherkarten mit dem Monitor, und greifen Sie auf das USB-Menü zu, um verschiedene Multimediadateien zu verwenden. Verwendung eines Routers (Switch) Wechseln Produkt oder Network Verwendung des Internets. Network Produkt...

  • Seite 57: Verketten Von Monitoren

    HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Verwenden Sie diese Funktion, um das RGB-Videosignal für andere Monitore freizugeben, ohne einen separaten Signalsplitter zu verwenden. • U m verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signal- ausgangskabels (15-poliges D-Sub-Signalkabel) am RGB OUT-Anschluss von Produkt 1 und das andere Ende am RGB IN-Anschluss der anderen Produkte an. RGB-Kabel /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT 15-poliges D-Sub-Signalkabel /COMPONENT IN /COMPONENT IN /COMPONENT IN /COMPONENT IN (max. 3 m) /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT IN /COMPONENT IN /COMPONENT IN /COMPONENT IN Produkt 1...
  • Seite 58 FEHLERBEHEBUNG FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts y Ü berprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen? angeschlossen ist. Das Gerät ist eingeschaltet, der y Passen Sie Helligkeit und Kontrast erneut an. Bildschirm ist aber sehr dunkel. y Möglicherweise muss die Beleuchtung repariert werden. W ird die Meldung „Außer Spezi- y D as Signal des PCs (Grafikkarte) befindet sich außerhalb des vertika- fikation“ angezeigt? len oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch ein. * Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz W ird die Meldung „Signalkabel y D as Signalkabel zwischen PC und Gerät ist nicht angeschlossen. prüfen“ angezeigt? Überprüfen Sie das Signalkabel. y D rücken Sie zur Prüfung des Eingangssignals die Taste INPUT (EIN- GANG) auf der Fernbedienung.
  • Seite 59 FEHLERBEHEBUNG Es wird kein normales Bild angezeigt. Problem Lösung Ist der Bildschirm falsch positio- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste niert? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Position“. y Überprüfen Sie, ob die Auflösung und Frequenz der Grafikkarte vom Gerät unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Menü „Display Setting“ (Display-Einstellung) auf den empfohlenen Wert. Sind im Hintergrund dünne Lini- y A naloges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste en zu sehen? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Uhr“. Es erscheint horizontales Rau- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste schen, oder die Zeichen wirken „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- unscharf. tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Taktrate“. Der Bildschirm wird nicht normal y D as Eingangssignalkabel ist nicht ordnungsgemäß am Signaleingang angezeigt. angeschlossen. Schließen Sie das Signalkabel an der entsprechen- den Quelle für das Eingangssignal an.
  • Seite 60 FEHLERBEHEBUNG Die Bildschirmfarbe ist nicht normal. Problem Lösung Der Bildschirm hat eine zu ge- y L egen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. ringe Farbauflösung (16 Far- Wählen Sie unter Windows „Systemsteuerung“ - „Anzeige“ - „Einstel- ben). lungen“ - „Farbtabelle“ aus. D ie Bildschirmfarbe ist nicht sta- y Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen bil, oder das Bild ist einfarbig. Sie die Grafikkarte des PCs erneut ein. Werden auf dem Bildschirm y A uf dem Bildschirm werden u. U. einige Pixel (rot, grün, weiß oder schwarze Punkte angezeigt? schwarz) angezeigt, was auf die Eigenschaften des LCD-Bildschirms zurückgeführt werden kann. Diese sind keine Fehlfunktionen des LCD. Das Gerät funktioniert nicht ordnungsgemäß. Problem Lösung Das Gerät wird plötzlich abge- y Ist der Sleep Timer eingestellt? schaltet. y Ü berprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist unterbrochen.

  • Seite 61: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN LCD-Bildschirm Bildschirmtyp 1387.80 mm Wide (54,6 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige) Bilddiagonale (sichtbarer Bereich): 1387,80 mm Pixelabstand 0,630 mm (H) x 0,630 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Option möglicherwei- se nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Option möglicherwei- se nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI/DP: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 60 Hz HDMI/DVI/DP: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite(AV)-Sync., Digital, SOG Eingangsanschluss 15-poliges D-Sub(RGB, Component), HDMI/DVI/DP(digital), Composite(AV) Video, RS-232C, LAN, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 3,3 A Stromverbrauch Eingeschaltet: max. 210 W Smart Energy Saving : 120 W Typ. Ausgeschaltet: ≤ 0,5 W Abmessun- gen (Brei- * VESA-Wandhalterung erhältlich te x Höhe x Tie-...
  • Seite 62 TECHNISCHE DATEN DTV-Modus Unterstützter Modus RGB (PC) Horizontale Vertikale Auflösung Komponente HDMI/DTV Auflösung Frequenz (kHz) Frequenz (Hz) 480i 31,469 59,94 640 x 480 576i 48,363 1024 x 768 480p 44,772 59,855 1280 x 720 576p 47,7 1366 x 768 720p 65,290 59,954 1680 x 1050 1080i 67,5 1920 x 1080 1080p HINWEIS PC-Auflösungen sind gemäß Option für HDMI/DVI/Display Port (PC) unterstützter Modus die Angabe des Eingangs im RGB- und HDMI/DVI-Eingangsmodus verfügbar: 640 x 480/60 Hz, 1280 x 720/60 Hz, Horizontale Vertikale Auflösung 1920 x 1080/60 Hz und DTV-Auflösungen:...

  • Seite 63: Funktion

    IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code (Hexa) Funktion HINWEIS Energy Saving (Energiesparen) ( ꕊ) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG (POWER) (EIN/AUS) (EIN/AUS) INPUT (EINGANG) TASTE DER FERNBEDIENUNG Monitor On (Monitor Ein) TASTE DER FERNBEDIENUNG Monitor Off (Monitor Aus) TASTE DER FERNBEDIENUNG MENU (MENÜ) TASTE DER FERNBEDIENUNG Aufwärts ( ꕌ) TASTE DER FERNBEDIENUNG Abwärts ( ꕍ) TASTE DER FERNBEDIENUNG Links (<) TASTE DER FERNBEDIENUNG Rechts (>) TASTE DER FERNBEDIENUNG OK ( ꔉ) TASTE DER FERNBEDIENUNG BACK (ZURÜCK) ( ꕉ) TASTE DER FERNBEDIENUNG EXIT (AUSGANG) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG ( + ) TASTE DER FERNBEDIENUNG ( - ) MUTE (STUMM)

  • Seite 64: Anschließen Des Kabels

    RS-232C-STEUERUNG RS-232C-STEUERUNG Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Die Set ID im Menü „Option“ muss zwischen 1 und 255 liegen und darf nicht mehrmals vorkommen. Anschließen des Kabels Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Produkt verwendet. Von Ihrem PC aus können Sie das Produkt ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen. RS-232C-Kabel Gerät 1 Gerät 2 Gerät 3 Gerät 4 RS-232C-Konfigurationen 8-adrige Konfigurationen (Standard RS-232C-Kabel) HINWEIS Bei Verwendung von 3-adrigen Verbindungen Set (nicht Standard) ist eine Verkettung von Monitoren über IR nicht möglich. D-Sub 9 D-Sub 9 (Buchse) (Buchse) Kommunikationsparameter Baudrate: 9600 Bit/s (UART) Datenlänge: 8 Bit Prüfbit: Ohne Stoppbit: 1 Bit Flusssteuerung: Ohne Übertragungscode: ASCII-Code Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).
  • Seite 65 RS-232C-STEUERUNG Befehlsreferenzliste BEFEHL DATEN 01. Ein/Aus 00H bis 01H 02. Auswahl Signalquelle Siehe 02. Auswahl Signalquelle 03. Format Siehe 03. Format 04. Energie sparen Siehe 04. Energie sparen 05. Bildmodus 00H bis 04H 06. Kontrast 00H bis 64H 07. Helligkeit 00H bis 64H 08. Schärfe 00H bis 64H 09. Farbe 00H bis 64H 10. Farbton 00H bis 64H 11. Farbtemperatur 00H bis 64H 12. Horizontale Position 00H bis 64H 13. Vertikale Position 23H bis 41H 14. Horizontale Größe 00H bis 64H 15. Autom. Konfiguration 16. Balance 00H bis 64H 17. Audio-Modus 01H bis 05H 18. Höhen 00H bis 64H 19. Bässe 00H bis 64H 20. Lautsprecher 00H bis 01H...
  • Seite 66 RS-232C-STEUERUNG BEFEHL DATEN 41. Horizontale Tile-Position 00H bis 32H 42. Vertikale Tile-Position 23H bis 32H 43. Horizontale Tile-Größe 00H bis 32H 44. Kachel V-Größe 00H bis 32H 45. Natürlicher Modus (im Tile Modus) 00H bis 01H 46. Lüftersteuerung 00H bis 01H 47. Lüfterprüfung 48. Temperaturwert 49. Taste Siehe 49. Taste 50. OSD-Auswahl 00H bis 01H 51. Ablesen der Betriebszeit 52. Seriennummer Prüfung 53. Software-Version 54. Weißabgleich – Rotverstärkung 00H bis FEH 55. Weißabgleich – Grünverstärkung 00H bis FEH 56. Weißabgleich – Blauverstärkung 00H bis FEH Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, werden keine Befehle außer Ein/Aus (ka) und Taste (mc) ausgeführt und als NG behandelt.
  • Seite 67 RS-232C-STEUERUNG Übertragungs-/Empfangsprotokoll Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] oder [Command1][Command2][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] oder [Command1][Command2][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][ ][Data4][Cr] [Command1]: Erster Befehl zum Steuern des Geräts. [Command2]: Zweiter Befehl zum Steuern des Geräts. [Set ID]: S et ID zur Kommunikation mit dem Gerät. Befehl für Test ist 00. [DATA]: Informationen, die an das Gerät übermittelt werden. [DATA1]: Informationen, die an das Gerät übermittelt werden. [DATA2]: Informationen, die an das Gerät übermittelt werden. [DATA3]: Informationen, die an das Gerät übermittelt werden. [Cr]: Zeilenschaltung. ASCII-Code „0x0D“. [ ]: ASCII-Code-Leerzeichen „0x20“. Acknowledgement [Command2][ ][Set ID][ ][OK/NG][Data][x] oder [Command2][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] oder [Command2][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][Data4][x] Wenn andere Funktionen „FF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestäti- gungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen. Hinweis: In diesem Modus sendet das Display die Bestätigung nach Abschluss des Einschaltvor- gangs. Zwischen Befehl und Bestätigung kann es zu einer Zeitverzögerung kommen. Umwandlung von hexadezimalen zu dezimalen Daten siehe „Echtdatenzuordnung“. Vom Display wird kein Bestätigungssignal gesendet, wenn Set ID im Übertragungssignal auf „00“ (= 0x00) gesetzt ist.
  • Seite 68 RS-232C-STEUERUNG 01. Ein/Aus (Befehl: k a) 04. Energie sparen (Befehl: j q) Zur Steuerung des Ein-/Ausschaltens des Displays. Zur Steuerung der Energiesparfunktion. Transmission Transmission [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Daten 00: Ausschalten Daten 00: Aus 01: Einschalten 01: Minimum FF: Status überprüfen 02: Mittel 03: Maxim Acknowledgement 05: Video stumm [a][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement * W enn andere Funktionen „FF“-Daten auf [q][ ][Set ID][ ][OK/NG][Data][x] der Basis dieses Formats übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen. * H inweis: In diesen Modi sendet das Display die Bestätigungsmeldung nach Abschluss des Einschaltvorgangs. Zwischen Befehl und Bestätigung kann es zu einer Zeitverzögerung kommen. * Zwischen Befehl und Bestätigung kann es zu einer gewissen Zeitverzögerung kommen. 05. Bildmodus (Befehl: d x) Zum Auswählen des Bildmodus. Transmission 02. Auswahl Signalquelle (Befehl: x b) [d][x][ ][Set ID][ ][Data][Cr] Zur Auswahl der Eingangsquelle für das Display.
  • Seite 69 RS-232C-STEUERUNG 07. Helligkeit (Befehl: k h) 10. Farbton (Befehl: k j) Zum Einstellen der Bildschirmhelligkeit. Zum Einstellen des Bildschirmfarbtons. *Nur verfügbar für AV/Component-Eingang. Transmission [k][h][ ][Set ID][ ][Data][Cr] Transmission [k][j][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Helligkeit 0 bis 100 Daten 00 bis 64: Farbton R50 bis G50 Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x] 08. Schärfe (Befehl: k k) 11. Farbtemperatur (Befehl: x u) Zum Einstellen der Bildschärfe. Zum Anpassen der Farbtemperatur. *Nur verfügbar für AV/Component-Eingang. Transmission Transmission [x][u][ ][Set ID][ ][Data][Cr] [k][k][ ][Set ID][ ][Data][Cr] Daten 0 0 bis 64: Warm 50 bis Kalt 50 Daten 00 bis 64: Schärfe 0 bis 100 Acknowledgement Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x] [k][ ][Set ID][ ][OK/NG][Data][x] 09. Farbe (Befehl: k i) 12. Horizontale Position (Befehl: f q) Zum Einstellen der Bildschirmfarbe. Zum Bestimmen der horizontalen Position. *Nur verfügbar für AV/Component-Eingang. * Nur verfügbar bei ausgeschaltetem Kachelmodus. Transmission Transmission [k][i][ ][Set ID][ ][Data][Cr] [f][q][ ][Set ID][ ][Data][Cr]...
  • Seite 70 RS-232C-STEUERUNG 13. Vertikale Position (Befehl: f r) 16. Balance (Befehl: k t) Zum Bestimmen der vertikalen Position. Zur Einstellung der Balance. * Nur verfügbar bei ausgeschaltetem Kachelmodus. Transmission Transmission [k][t][ ][Set ID][ ][Data][Cr] [f][r][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Links 50 bis Rechts 50 Daten 23 bis 41: Unten 15 bis Oben 15 Acknowledgement Acknowledgement [t][ ][Set ID][ ][OK/NG][Data][x] [r][ ][Set ID][ ][OK/NG][Data][x] 14. Horizontale Größe (Befehl: f s) 17. Audio-Modus (Befehl: d y ) Zum Einstellen der horizontalen Größe. Zum Auswählen des Audio-Modus. * Nur verfügbar bei ausgeschaltetem Kachelmodus. Transmission Transmission [d][y][ ][Set ID][ ][Data][Cr] [f][s][ ][Set ID][ ][Data][Cr] Daten 01: Standard Daten 00 bis 64: Größe -50 bis +50 02: Musik 03: Kino Acknowledgement 04: Sport [s][ ][Set ID][ ][OK/NG][Data][x] 05. Spiel Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x] 15. Autom. Konfiguration (Befehl: j u) 18. Höhen (Befehl: k r) Zum automatischen Einstellen der Bildposition und Einstellung der Höhen. zum automatischen Minimieren instabiler Bilder. Transmission *Nur verfügbar für RGB-Eingang.
  • Seite 71 RS-232C-STEUERUNG 19. Bässe (Befehl: k s) 22. Lautstärkeregelung (Befehl: k f) Zur Einstellung der Bässe. Zum Einstellen der Lautstärke. Transmission Transmission [k][s][ ][Set ID][ ][Data][Cr] [k][f][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Bässe 0 bis 100 Daten 00 bis 64: Lautstärke 0 bis 100 Acknowledgement Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x] [f][ ][Set ID][ ][OK/NG][Data][x] 20. Lautsprecher (Befehl: d v) 23. ZEIT 1 (Jahr/Monat/Tag) (Befehl: f a) Zur Auswahl von Lautsprecher ein/aus. Einstellen der Werte für ZEIT 1 (Jahr/Monat/Tag). Transmission Transmission [d][v][ ][Set ID][ ][Data][Cr] [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 00: Aus Daten 1 00 bis 1E: 2010 bis 2030 01: Ein Daten 2 01 bis 0C: Januar bis Dezember Daten 3 01 bis 1F: 1 bis 31 Acknowledgement * Geben Sie “fa [Set ID] ff” ein, um die Werte für [v][ ][Set ID][ ][OK/NG][Data][x] ZEIT 1 zu prüfen. Acknowledgement [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 21. Stummschaltung (Befehl: k e) 24. ZEIT 2 (Stunde/Minute/Sekunde) (Befehl: f x) Für die Aktivierung/Deaktivierung des Bildschirm- Zum Einstellen der Werte für ZEIT 2(Stunde/ Minute/ Ruhezustands.
  • Seite 72 RS-232C-STEUERUNG 25. Ausschaltzeit (Wiederholungsmodus/ZEIT) 27. Eingabe der Einschaltzeit (Befehl: f u) (Befehl: f e) Einstellen der Funktion Eingabe der Einschaltzeit. Einstellen der Funktion „Ausschaltzeit Transmission (Wiederholungsmodus/ZEIT). [f][u][ ][Set ID][ ][Data][Cr] Transmission Daten 20: AV [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] 40: Komponente Daten1 00: Wiederholung Aus 60. RGB 01: Wiederholung Einmal 90: HDMI 02: Wiederholung Täglich 70: DVI 03: Wiederholung von Montag bis Freitag C0: DISPLAY PORT 04: Wiederholung von Montag bis Samstag * Prüfen Sie, ob ZEIT 1 und ZEIT 2 und Einschaltzeit 05: Wiederholung von Samstag bis Sonntag (Wiederholungsmodus/ZEIT) eingestellt sind, bevor 06: Wiederholung am Sonntag Sie diese Funktion konfigurieren. Daten2 01 bis 17: 00 bis 23 Stunden * Die Funktion „Einschaltzeit (Wiederholungsmodus/ Daten3 01 bis 3B: 00 bis 59 Minuten Zeit)“ muss vor Ausführung dieses Befehls * Geben Sie “fe [Set ID] ff” ein, um die Werte für konfiguriert werden, um den Einschalt-Zeitplan Ausschaltzeit (Wiederholungsmodus/ZEIT) zu ordnungsgemäß einzurichten. prüfen. Acknowledgement * Prüfen Sie, ob ZEIT 1 und ZEIT 2 eingestellt sind, [u][ ][Set ID][ ][OK/NG][Data][x]...
  • Seite 73 RS-232C-STEUERUNG 30. Autom. Bereitschaftsbetrieb (Befehl: m n) 33. ISM Methode (Befehl: j p) Einstellen der Funktion „4 Stunden aus“. Zur Auswahl einer ISM Methode zum Vermeiden des Einbrennens von Bildern auf dem Bildschirm. Transmission Transmission [m][n][ ][Set ID][ ][Data][Cr] [j][p][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten 01: Invertierung 01: 4Std. 02: Orbiter Acknowledgement 04: Weiss-Gen. [n][ ][Set ID][ ][OK/NG][Data][x] 08: Normal Acknowledgement [p][ ][Set ID][ ][OK/NG][Data][x] 31. Autom. Aus (Befehl: f g) Einstellen der Funktion „Autom. aus“. Transmission [f][g][ ][Set ID][ ][Data][Cr] 34. DPM-Auswahl (Befehl: f j) Einstellen der DPM-Funktion (Bildschirm- Daten 00: „Autom. aus“ aus Energiesparmodus). 01: „Autom. aus“ ein Transmission Acknowledgement [f][j][ ][Set ID][ ][Data][x] [g][ ][Set ID][ ][OK/NG][Data][x] Daten 00: DPM-Auswahl aus 01: DPM-Auswahl ein Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x] 32. Sprache (Befehl: f i) Zum Festlegen der OSD-Sprache.
  • Seite 74 RS-232C-STEUERUNG 36. Ausfallsicherung – Eingangsauswahl (Befehl: m j) 38. Tile Modus (Befehl: d d) Auswahl des Ausfallsicherungsmodus. Zum Auswählen von „Kachelmodus Aus/An“ und der *Nur im manuellen Ausfallsicherungsmodus Größe der Kachelzeile/Kachelspalte. verfügbar. Transmission Transmission [d][d][ ][Set ID][ ][Data][Cr] [m][j][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 00 bis FF: 1. Byte – Wert der Kachelspalte 2. Byte – Wert der Kachelzeile Daten D aten1 bis 4(Priorität 1 bis 3) *00, 01, 10, 11 bedeutet Kachelmodus Aus. 60: RGB 70: DVI-D* Acknowledgement 90: HDMI** [d][ ][Set ID][ ][OK/NG][Data][x] C0: Display Port*** * 0x70 für den DVI-D-Eingang verwenden, unabhängig von DVI-D(PC) oder DVI-D(DTV). ** 0x90 für den HDMI-Eingang verwenden, unabhängig von HDMI-DTV oder HDMI-PC *** 0xC0 für den Display Port-Eingang verwenden, unabhängig von Display Port(DTV) oder Display Port(PC) 39. Kachelmodus überprüfen (Befehl: d z) Acknowledgement Zum Überprüfen des Status des Kachelmodus [j][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] Transmission Datena1 bis 3(Priorität 1 bis 3) [d][z][ ][Set ID][ ][Data][Cr] 60: RGB 70: DVI-D**** Daten FF: Status des Kachelmodus überprüfen 90: HDMI***** Acknowledgement...
  • Seite 75 RS-232C-STEUERUNG 41. Horizontale Tile-Position (Befehl: d e) 44. Kachel V-Größe (Befehl: d h) Zum Einstellen der horizontalen Kachelposition Einstellen der Größe „Tile Vertical“ (Kachel vertikal). *Nur verfügbar bei ausgeschaltetem natürlichen * Stellen Sie die Kachel V-Position auf 0x00 ein, Kachelmodus. bevor Sie die Kachel V-Größe einstellen. * Nur verfügbar bei ausgeschaltetem natürlichen Transmission Kachelmodus. [d][e][ ][Set ID][ ][Data][Cr] Transmission Daten 00 bis 32: Links -50 bis Rechts 0 [d][h][ ][Set ID][ ][Data][x] Acknowledgement Daten 00 bis 32: 0 bis 50 [e][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x] 42. Vertikale Tile-Position (Befehl: d f) 45. Natürlicher Modus (im Tile Modus) (Befehl: d j) Zum Einstellen der vertikalen Kachelposition Zum Einstellen des natürlichen Kachelmodus. * Nur verfügbar bei ausgeschaltetem natürlichen Transmission Kachelmodus. [d][j][ ][Set ID][ ][Data][Cr] Transmission Daten 00: Aus [d][f][ ][Set ID][ ][Data][Cr] 01: Ein Daten 0 bis 32: Unten 0 bis Oben 50 Acknowledgement (*Werte für Unten/Oben abhängig von Kachel [j][ ][Set ID][ ][OK/NG][Data][x] V-Größe) Acknowledgement [f][ ][Set ID][ ][OK/NG][Data][x] 46. Lüftersteuerung (Befehl : d o) 43. Horizontale Tile-Größe (Befehl: d g)
  • Seite 76 RS-232C-STEUERUNG 47. Lüfterprüfung (Befehl: d w) 50. OSD-Auswahl (Befehl: k l) Ein-/Ausschalten der Lüftersteuerung. Zum Ein-/Ausschalten des OSD (Bildschirmmenü). Transmission Transmission [k][l][ ][Set ID][ ][Data][Cr] [d][w][ ][Set ID][ ][Data][Cr] Daten 0 0: OSD Aus Daten F F: Für die Daten sollte immer die 01: OSD ein Hexadezimalzahl FF verwendet werden. Acknowledgement Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x] [w][ ][Set ID][ ][OK/NG][Data][x] 48. Temperaturwert (Befehl: d n) 51. Ablesen der Betriebszeit (Befehl: d l) Ablesen der Innentemperatur des Displays. Zum Ablesen der bisherigen Betriebsstunden des Panels. Transmission Transmission [d][n][ ][Set ID][ ][Data][Cr] [d][l][ ][Set ID][ ][Data][Cr] Daten F F: Für die Daten sollte immer die Daten F F: Daten sollten stets FF im Hexadezimalzahl FF verwendet werden. Hexadezimalcode sein. Acknowledgement Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x] [l][ ][Set ID][ ][OK/NG][Data][x] * Zurückgegebene Daten geben Betriebsstunden im...
  • Seite 77 RS-232C-STEUERUNG 53. Software-Version (Befehl: f z) 56. Weißabgleich – Blauverstärkung (Befehl: j o) Zum Auslesen der Softwareversion. Einstellen der Blauverstärkung des Weißabgleichs. Transmission Transmission [f][z][ ][Set ID][ ][Data][Cr] [j][o][ ][Set ID][ ][Data][Cr] Daten FF: Daten sollten stets FF im Daten 0 0 bis FE: Blauverstärkung 0 bis 254 Hexadezimalcode sein. Acknowledgement Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x] [z][ ][Set ID][ ][OK/NG][Data][x] 54. Weißabgleich – Rotverstärkung (Befehl: j m) Einstellen der Rotverstärkung des Weißabgleichs. Transmission [j][m][ ][Set ID][ ][Data][Cr] Daten 0 0 bis FE: Rotverstärkung 0 bis 254 Acknowledgement [m][ ][Set ID][ ][OK/NG][Data][x] 55. Weißabgleich – Grünverstärkung (Befehl: j n) Einstellen der Grünverstärkung des Weißabgleichs. Transmission [j][n][ ][Set ID][ ][Data][Cr] Daten 0 0 bis FE: Grünverstärkung 0 bis 254 Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x]...
  • Seite 78 Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshin- weise zum Download bereit. LG Electronics stellt Ihnen gegen eine Ge- bühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD- ROM bereit. Wenden Sie sich per E-Mail an Stellen Sie sicher, dass Sie vor der Verwen- LG Electronics: opensource@lge.com.
