TrekStor M.2 SSD MODULE Serie Kurzanleitung

Willkommen
Die Kurzanleitung ist unmittelbarer Bestandteil des Produktes. Lesen Sie dieses Dokument bitte
aufmerksam, bevor Sie das M.2 SSD MODULE in den SSD-Schacht einsetzen. Es enthält wichtige
Hinweise zur Benutzung und Sicherheit des M.2 SSD MODULE.
Bewahren Sie dieses Dokument sorgfältig auf und händigen Sie es bei Weitergabe des
M.2 SSD MODULE vollständig an den neuen Besitzer aus.
Lieferumfang

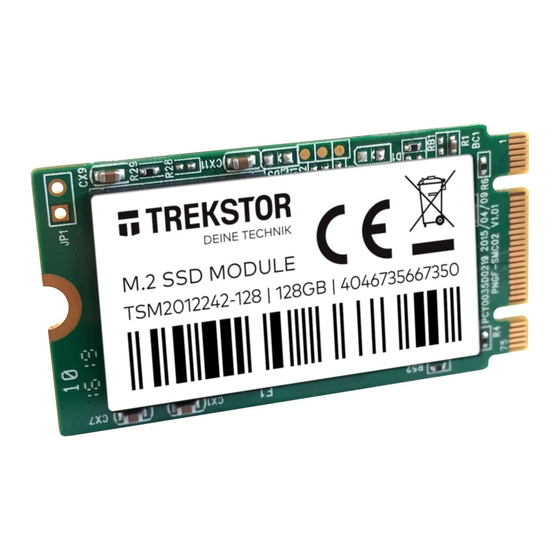

TREKSTOR M.2 SSD MODULE
■
Schraubendreher
■
Kurzanleitung
■
Nehmen Sie alle Teile aus der Verpackung und entfernen Sie das Verpackungsmaterial, inkl. der
Schutzfolien, vollständig. Überprüfen Sie die Vollständigkeit der Lieferung. Wenn Sie fehlende
Teile oder Beschädigungen feststellen, wenden Sie sich umgehend an den Kundendienst:
www.trekstor.de/support-de.html
Technische Daten
Speicherkapazität: 64 GB / 128 GB / 256 GB (modellabhängig)
Key: B & M
Formfaktor: M.2 2242
Schnittstelle: SATA 6G
Geschwindigkeit: 64 GB: bis zu 300 MB/s lesen; bis zu 100 MB/s schreiben
128 GB: bis zu 400 MB/s lesen; bis zu 300 MB/s schreiben
256 GB: bis zu 450 MB/s lesen; bis zu 350 MB/s schreiben
Betrieb und Lagerung
Temperaturbereich: 5 °C bis 30 °C
Relative Luftfeuchtigkeit: 30 % bis 70 %
Sicherheitshinweise
Bitte beachten Sie hinsichtlich der Verwendung dieses elektronischen Bauteils die folgenden Hinweise:
Bewahren Sie das elektronische Bauteil außerhalb der Reichweite von Kindern und Haustieren auf.
■
Bitte achten Sie darauf, dass das elektronische Bauteil innerhalb der vorgegebenen
■
Umgebungsbedingungen verwendet wird.
Sorgen Sie bei Lagerung und Einbau für eine möglichst staub- und schmutzfreie Umgebung.
■
Das elektronische Bauteil hat keine zerlegbaren Komponenten.
■
Lassen Sie das elektronische Bauteil nicht fallen und vermeiden Sie schwere Stöße.
■
Beachten Sie beim Einbau, dass eine elektrostatische Entladungen (ESD) das Bauteil zerstören
■
kann. Berühren Sie die Kontakte auf der Platine daher möglichst nicht.
Sollte das elektronische Bauteil nicht mehr richtig funktionieren, wenden Sie sich bitte an den Hersteller.
■
Der Hersteller erklärt hiermit, dass das M.2 SSD MODULE den wesentlichen Anforderungen und
anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht.
DE Kurzanleitung
Befolgen Sie die dargestellte Schritt-für-Schritt-Anleitung, um die SSD in den SSD-Schacht
einzusetzen. Vergewissern Sie sich, dass der Computer ausgeschaltet ist, bevor Sie die
SSD einsetzen.

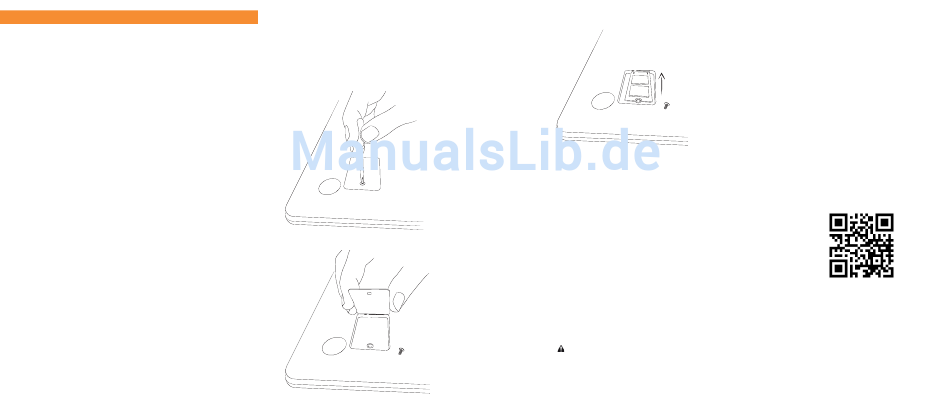

Schritt 1: SSD-Schacht
aufschrauben
Schrauben Sie die Schraube in der
Abdeckung des SSD-Schachts mit Hilfe
des mitgelieferten Schraubendrehers
auf. Entnehmen Sie die Schraube und
bewahren Sie die Schraube auf.
Schritt 4: SSD-Schacht verschließen
Schritt 2: SSD-Schacht
öffnen
Verschließen Sie den SSD-Schacht mit der Abdeckung. Verschrauben Sie anschließend den
SSD-Schacht mit der in Schritt 1 entnommenen Schraube.
Öffnen Sie die Abdeckung des
SSD-Schachts, indem Sie mit einem
Fahren Sie Ihren Computer hoch.
schmalen Hebel in die Schraubenöffnung
greifen und die Abdeckung anheben.
Nutzen Sie auf keinen Fall spitze oder
Schritt 5: SSD initiieren
scharfkantige Werkzeuge. Nehmen
Sie anschließend die Abdeckung mit
Das M.2 SSD MODULE muss manuell initiiert werden. Hierfür rechtsklicken Sie bitte das Windows
den Fingern ab.
Icon in der linken unteren Ecke Ihres Bildschirms und wählen die Option "Datenträgerverwaltung".
→ Sollte nach dem Öffnen des SSD-
Dort finden Sie z.B. unter der Bezeichnung "Datenträger 0" ein Volumen mit dem Hinweis
Schachts ein zweiter Schraubsockel
"nicht zugeordnet" (schwarz markiert).
sichtbar werden, schrauben Sie die
Achtung: Achten Sie darauf NICHT den Systemdatenträger zu wählen (blau markiert).
Schraube im Schraubsockel auf.
Entnehmen Sie die Schraube und
Rechtsklicken Sie die SSD, wählen Sie "Neues einfaches Volumen" und folgen Sie dann dem Einrichtungs-
bewahren Sie die Schraube auf.
assistenten. Die Laufwerksvorgaben können übernommen werden. Anschließend ist die SSD als
Laufwerk unter Windows verfügbar.
Videoanleitung
Um den Einbau der M.2 SSD so einfach wie
Schritt 3: SSD einsetzen
möglich zu machen, bietet TREKSTOR eine
Richten Sie die SSD aus, bevor Sie die Videoanleitung an. Einfach QR-Code scannen
und das Video zum Einbau der SSD oder zum
SSD in den Schacht einsetzen. Die halb-
kreisförmige Aussparung der SSD zeigt Klonen der Festplatte ansehen.
zum Schraubsockel und die goldenen
→ Zum Scannen des Codes wird ein QR-Code
Kontakte der SSD zu den Kontakten im
Scanner benötigt, diesen können Sie sich
SSD-Schacht. Führen Sie die SSD leicht
als App auf ihr Smartphone laden.
schräg in den SSD-Schacht ein.
→ Die SSD kann nur in einer Richtung
eingesetzt werden. Je nach Anschlusstyp
in Ihrem Endgerät, muss die SSD ggf.
Need more help?
um die Längsachse gedreht werden,
um sie passgenau einzusetzen. Watch the Video.
Die SSD wurde richtig eingesetzt, wenn die
To make the installation of the M.2 SSD as
halbkreisförmige Aussparung passgenau
simple as possible, TREKSTOR offers a video
am Schraubsockel anliegt.
tutorial. Simply scan QR code and watch the
→ Schrauben Sie die SSD ggf. mit der in
video about installing the SSD or cloning the
Schritt 2 entnommenen Schraube im
hard disk.
tiefer gelegenen Schraubsockel fest.
→ A QR code scanner is needed to scan the
code, which you can download as an app
on your smartphone.
Hinweis zum Kundendienst
Um direkten Kontakt zu unserem
Service-Team aufzunehmen,
besuchen Sie bitte diese Seite:
www.trekstor.de/support-de.html
Note on customer service
To contact our service team directly,
please visit:
www.trekstor.de/support-en.html
