5.4.1 Saugsystem mit Zyklon

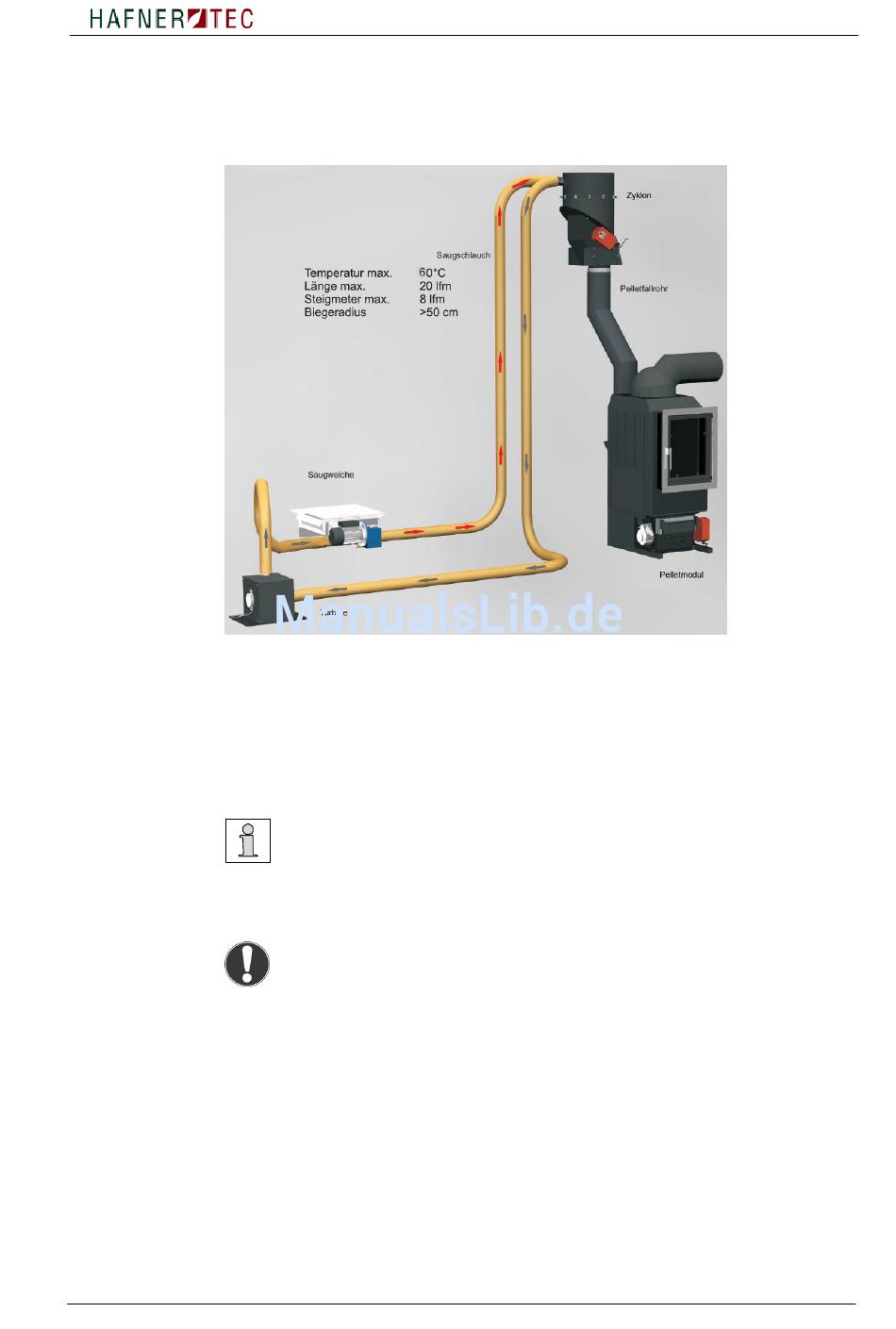

Abb. 5.3 Saugsystem
Der flexible Pelletförderschlauch muss an der Wand und Decke montiert werden,
damit sich etwaige Biegeradien nicht verkleinern können. Weiters ist darauf zu
achten, dass der Pelletschlauch, in dem die Pellets transportiert werden, so gerade
wie möglich und mit wenigsten möglichen Umlenkungen montiert wird. Die Anzahl
der Umlenkungen im Rückluftschlauch zur Turbine ist nicht ausschlaggebend.
MA_DFR_WATER_2017.doc / Stand: 25.04.2017
Der Kupferdraht im Pelletförderschlauch ist an die Erdung (gelb/grün)
anzuklemmen. Dazu lösen Sie einen Teil des Kupferdrahtes und biegen
diesen, vor der Montage dees Pelletförderschlauches auf die Saugweiche,
nach innen. Somit ist der Förderschlauch über den Motorblock der
Saugweiche an die Erdung angeschlossen.
Der minimalste Biegeradius der Schläuche beträgt 50 cm!
Die Förderschläuche sind für eine max. Temperatur von 60°C ausgelegt.
Auch im Kachelofen ist diese Temperatur einzuhalten. Verwenden Sie
dämmende Materialien und Rohre um dies zu ermöglichen.
