12. 4-Zack Mitnehmer Bestell-Nr. 24486

12.1 Bedienung

Der 4-Zack Mitnehmer überträgt das Drehmoment der Antriebseinheit beim Drechseln zwischen zwei Spitzen auf
das Werkstück.
Verwenden Sie den 4-Zack Mitnehmer nur im Rechtslauf!
Um ein Werkstück einzuspannen gehen sie wie folgt vor:
1. Ermitteln SIe an den beiden einzuspannenden Enden des Werkstücks das Zentrum und markieren Sie es.
2. Spannen Sie den 4-Zack Mitnehmer in die Antriebseinheit.
3. Fixieren Sie das Werkstück zwischen dem 4-Zack Mitnehmer und der Reitstockspitze.Drehen sie dazu im
Uhrzeigersinn an der Spindel der Reitstockspitze, sodass sich die Spitzen des 4-Zack Mitnehmer und der
Reitstockspitze ins Holz pressen.

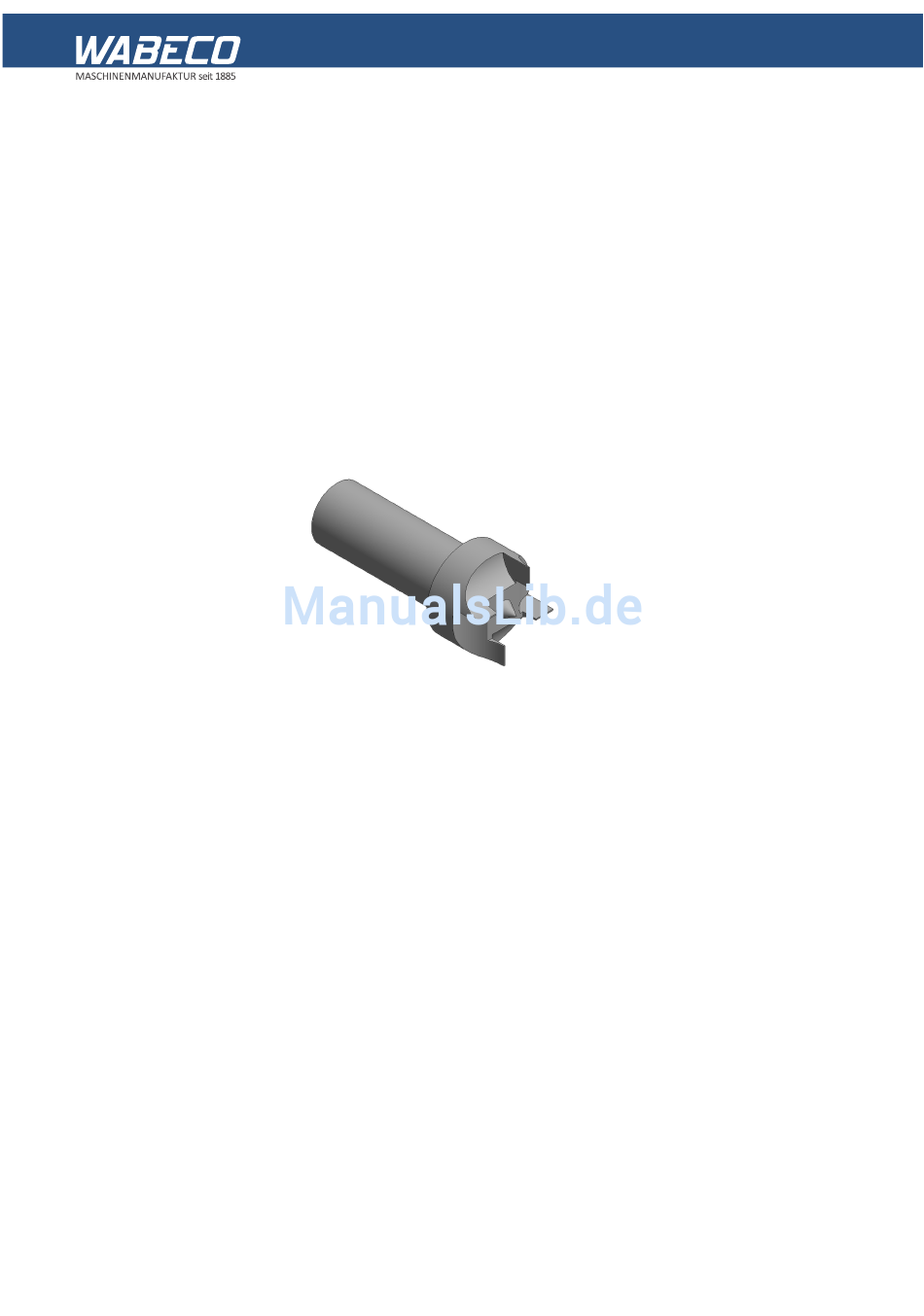

12.2 Zeichnung und Legende
