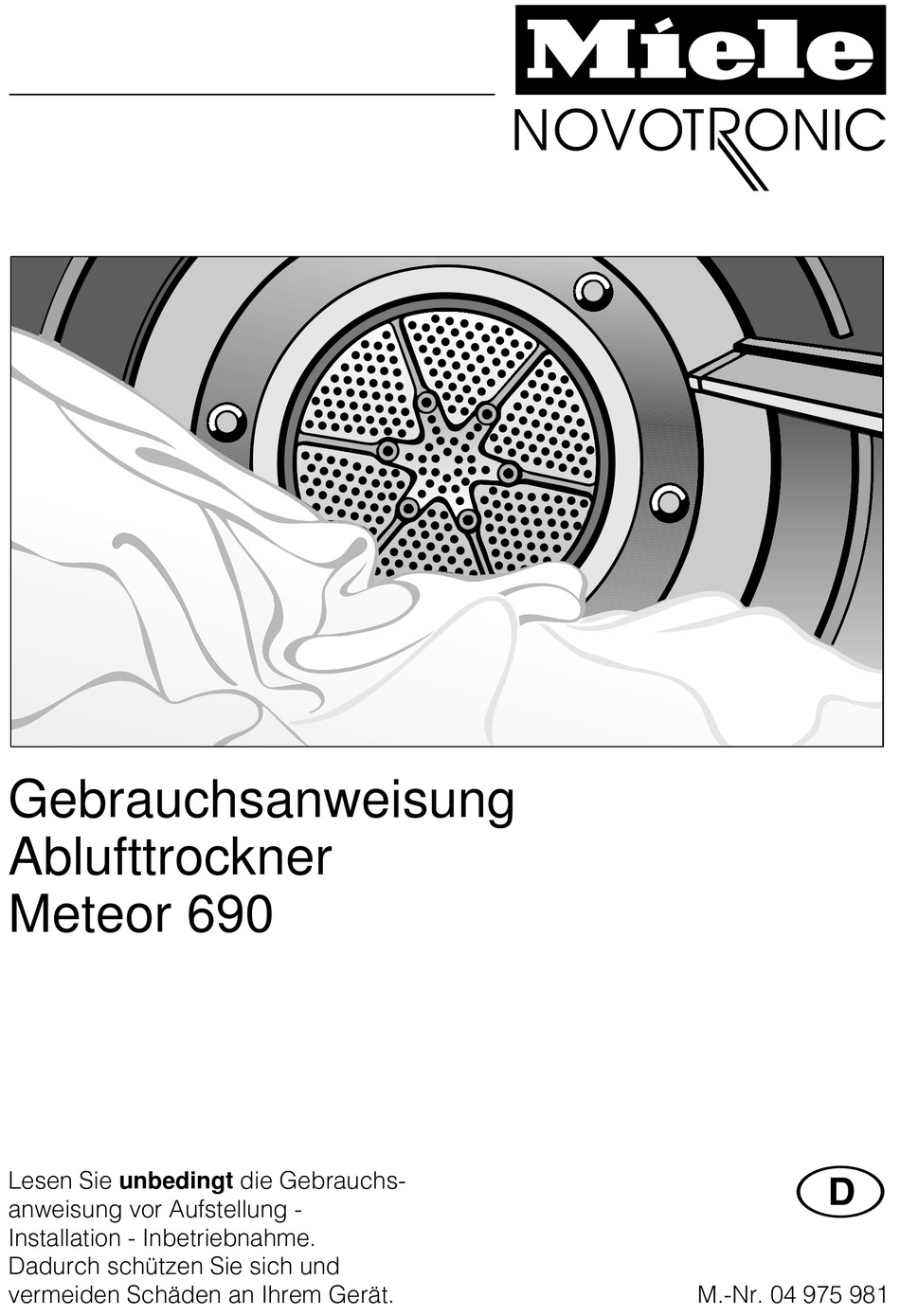

- Seite 1 Gebrauchsanweisung Ablufttrockner Meteor 690 Lesen Sie unbedingt die Gebrauchs- anweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 975 981...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Gerätebeschreibung ..........4 Bedienungsblende. - Seite 3 Inhaltsverzeichnis Reinigung und Pflege Flusensieb ............20 Trockner .
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Gesamtübersicht Netzanschlußleitung Bedienungsblende Tür Abluftanschluß (hinten werkseitig geöffnet) Vier höhenverstellbare Schraubfüße... -
Seite 5: Bedienungsblende
Gerätebeschreibung Bedienungsblende Taste ,,I-Ein/0-Aus“ Tasten für Zusatzfunktionen zum Ein- und Ausschalten / Programm Kontrolleuchte: ein = eingeschaltet abbrechen. Bei eingeschaltetem Gerät aus = ausgeschaltet wird die Trommel beleuchtet, wenn Sie die Tür öffnen. Programmwähler kann rechts- oder linksherum gedreht Taste ,,Tür“ werden. -
Seite 6: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Altgeräte enthalten vielfach noch wert- volle Materialien. Geben Sie deshalb Die Verpackung schützt das Gerät vor Ihr Altgerät entweder über Ihren Händ- Transportschäden. Die Verpackungs- ler oder über das öffentliche Sammel- materialien sind nach umweltverträgli- system in den Materialkreislauf zurück. -
Seite 7: Bestimmungsgemäße Verwendung
Benutzer entstehen, für die der Her- Hersteller im Pflegeetikett als trockner- steller keine Haftung übernimmt. Repara- geeignet ausgewiesen sind. turen dürfen nur von Miele autorisierten Andere Verwendungszwecke sind mög- Fachleuten durchgeführt werden. licherweise gefährlich. Der Hersteller Vergiftungsgefahr durch Rücksau- haftet nicht für Schäden, die durch be-... - Seite 8 Trockner zum Kippen brin- gen. Defekte Bauteile dürfen nur gegen – daß Kinder versuchen, in den Trock- Miele-Original-Ersatzteile ausge- ner zu krabbeln oder Gegenstände tauscht werden. Nur bei diesen Teilen darin zu verstecken. können wir gewährleisten, daß sie im...
-
Seite 9: Benutzung Von Zubehör
Sicherheitshinweise und Warnungen Benutzung von Zubehör Zubehörteile dürfen nur dann ein- gebaut werden, wenn sie aus- drücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- tie, Gewährleistung und / oder Produkt- haftung verloren. -
Seite 10: Kurzanweisung
Kurzanweisung Kurzanweisung Kurzbeschreibung Lesen Sie bitte zuerst die Kapitel Die Programme werden durch Drehen ,,Sicherheitshinweise und Warnun- des Programmwählers eingestellt und gen“ und ,,So trocknen Sie richtig“. können per Tastendruck mit Zusatz- funktionen ergänzt werden. Sie können die mit Zahlen ( ...) gekennzeichneten Bedienschritte als Der Programmstart erfolgt nach... -
Seite 11: Wäsche-Hinweise
Wäsche-Hinweise Wäsche-Hinweise Tips zum Trocknen der Textilien: Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pfle- Gewirkte Textilien (z.B. T-Shirts, Trikot- wäsche) laufen bei der ersten Wäsche geetikett der Textilien aufgeführt ist. oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen Die Symbole bedeuten: zu vermeiden. -
Seite 12: So Trocknen Sie Richtig
So trocknen Sie richtig So trocknen Sie richtig Tips zum Energiesparen Vor dem Trocknen sind Dosierhil- fen, z.B. Säckchen, Kugeln aus der Lassen Sie die Wäsche im Wasch- Wäsche zu entfernen. Diese Teile automaten mit maximaler Schleuder- können beim Trocknen schmelzen drehzahl ausschleudern. -
Seite 13: Programm Wählen
So trocknen Sie richtig Zusatzfunktion ,,Kurz“ Programm wählen Zum Trocknen unempfindlicher Texti- lien. – Die Programmlaufzeit wird verkürzt. Zusatzfunktion ,,Schonen“ Für Empfindliche Textilien (Pfle- gesymbol r), z.B. aus Acryl. – Die Temperatur beim Trocknen wird herabgesetzt. Die Programmlaufzeit wird länger. Drehen Sie den Programmwähler auf das gewünschte Programm. -
Seite 14: Nach Dem Trocknen
So trocknen Sie richtig Kontrolleuchte ,,Luftweg reinigen“ 5 Nach dem Trocknen Diese Kontrolleuchte zeigt an, daß das Wenn das Trocken-Programm beendet Gerät nicht optimal oder nicht wirt- ist, leuchtet die Kontrolleuchte ,,Knitter- schaftlich arbeitet. schutz/Ende“. Die Gründe für diese Prüfmeldung kön- Drücken Sie die Taste ,,Tür“... -
Seite 15: Programm Neu Wählen
Programm ändern Programm ändern Nachlegen oder Entnehmen Nach Programmstart werden keine Änderungen der Programmwahl und von Textilien Zusatzfunktionen akzeptiert. Programm abbrechen: Wird der Programmwähler nach Pro- Taste ,,Tür“ drücken und Tür öffnen. grammstart auf ein anderes Programm – Jetzt können Sie z.B. Wäsche nachle- gestellt, blinkt die Kontrolleuchte gen oder vorzeitig entnehmen. -
Seite 16: Programm-Übersicht
Programm-Übersicht Programm-Übersicht Programm Wäsche-/Textilart maximale Hinweis Beladung KOCH-/BUNTWÄSCHE Mehrlagige Textilien, die bei 5 kg Trikotwäsche nicht Extratrocken Schranktrocken+ nicht Extratrocken trocknen – durchgetrocknet werden. Schrumpfgefahr. Ein- und mehrlagige Textilien, 5 kg – Schranktrocken+ wie unterschiedliche Textilien aus Baumwolle (z.B. Frottierhandtücher, Trikotwäsche). - Seite 17 Programm-Übersicht Programm Wäsche-/Textilart maximale Hinweis Beladung ZEITWAHL Einzelne Wäschestücke 5 kg – Warmluft (z.B. Badehandtücher, Badekleidung, Spültücher). Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs- eigenschaften aufweisen. Textilien, die durchlüftet 5 kg – Kaltluft werden sollen. Sonderprogramme Textilien aus Baumwolle oder 1 kg Textilien werden, abhängig von Pflegeleicht...
-
Seite 18: Programmierfunktionen Übersicht
Programmierfunktionen Programmierfunktionen Die Summerlautstärke können Sie wie Übersicht folgt verändern (die Summertonhöhe ändert sich gleichzeitig): Mit den Programmierfunktionen kön- 1. Programmierfunktion ,,Summer“ nen Sie das Gerät an Ihre individuel- anwählen (siehe nächste Seite, len Bedürfnisse anpassen. Die Pro- Punkte grammierfunktionen bleiben dauer- 2. -
Seite 19: Aufrufen Und Abspeichern
Programmierfunktionen Wenn jetzt zusätzlich die Kon- Aufrufen und Abspeichern trolleuchte ,,Mangelfeucht“ leuchtet, ist die angewählte Programmierfunk- Die Programmierfunktionen werden tion aktiv. mit Hilfe der Zusatzfunktions-Tasten und des Programmwählers aktiviert. Durch Drücken der Taste ,,START“ Die Zusatzfunktions-Tasten und der können Sie die jeweilige Program- Programmwähler besitzen hier eine mierfunktion ein- oder ausschalten: Zweitfunktion, die nicht auf der Bedie-... -
Seite 20: Reinigung Und Pflege Flusensieb
Die Flusen vom Sieb abstreifen (kei- nen spitzen/scharfkantigen Gegen- stand benutzen!). Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele- Fachhandel/-Kundendienst gibt es da- für eine Reinigungsbürste. Das Flusensieb in die Tür-Halterung schieben und die Tür schließen. -
Seite 21: Störungshilfen
Störungshilfen Störungshilfen Was tun, wenn ... ? Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Was tun, wenn . . . ? Ursache . . . Behebung . . . Eventuell ist eine falsche Wiederholen Sie das Einschal- . - Seite 22 Störungshilfen Was tun, wenn . . . ? Ursache . . . Behebung . . . Die Luftzufuhr ist unzureichend Öffnen Sie während dem . . . der Trockenvorgang sehr (z.B. in einem kleinen Raum). Trocknen Tür oder Fenster, lange dauert? damit Luft nachströmen kann.
- Seite 23 Störungshilfen Prüf- und Störungsmeldungen, die durch Kontrolleuchten angezeigt werden: Was tun, wenn . . . ? Ursache . . . Behebung . . . Der Programmwähler wurde Die Kontrolleuchte erlischt, . . . die Kontrolleuchte ,,Trock- nach Programmstart verstellt. wenn Sie das ursprünglich nen“...
- Seite 24 Kurzschluß Öffnen Sie die Tür. verursachen. Zum Auswechseln der Glühlampe Die temperaturbeständige Glühlampe sollten Sie nur über den Miele-Fachhan- den Netzstecker des Gerätes zie- del/-Kundendienst beziehen. hen oder die Sicherung der Hausin- stallation ausschalten. Tür öffnen bei Stromausfall Schrauben Sie die Kappe über der...
-
Seite 25: Kundendienst Reparaturen
Telefonnummer: gen bei Textilien und Trockenverfahren 0800 22 44 666 in der Steuerung Ihres Gerätes berück- Salzburg (0662) 8584-321 sichtigt werden. (0662) 8584-322 Miele wird die Möglichkeit zur Pro- Wien (01) 68095-300 grammaktualisierung rechtzeitig be- Ü 4 97 11-20 kanntgeben. -
Seite 26: Aufstellen
Durch den Unterbau kann es zu einer Verlängerung der Laufzeit kommen. Eine Wasch-Trocken-Säule ist zusam- men mit einem Miele-Waschautomaten möglich. Dazu ist ein Zwischen- Gleichen Sie Bodenunebenheiten bausatz* erforderlich. durch Drehen der Schraubfüße aus. Die mit * gekennzeichneten Teile sind im Miele Fachhandel oder Kundendienst erhältlich. -
Seite 27: Installation Der Abluftleitung
Installation der Abluftleitung Installation der Abluftleitung Installation an der linken oder rech- Der Trockner darf nur mit einer Ab- ten Seitenwand luftleitung betrieben werden. Vermeiden Sie bei der Installation: – lange Abluftleitungen – eine große Anzahl Bögen – enge Bögen So umgehen Sie . -
Seite 28: Berechnen Der Abluftleitung
Installation der Abluftleitung Messen Sie die Länge des erforderli- Berechnen der Abluftleitung chen Abluftrohres aus: Das Abluftrohr bietet der Ausblasluft 1. Anzahl der Bauteile (Tabelle I) und einen Reibungswiderstand. Je kürzer deren jeweilige Zusatzrohrlänge er- und glatter das Rohr ist, desto geringer mitteln. - Seite 29 Installation der Abluftleitung Tabelle II Beispiel: Seitenanschluß links ..2,00 m Gesamtrohrlänge Rohrdurchmesser Länge (L) ....1,20 m 0 - 20 m 100 mm Unterer Radius (R) .
-
Seite 30: Empfehlung Bei Mehrfachinstallationen
Installation der Abluftleitung Empfehlung bei Mehrfach- installationen: Installieren Sie pro Trockner eine Rück- stauklappe (R) direkt an die Sammellei- tung. Hierfür ist Miele-Sonderzubehör* (siehe Abbildung rechts) erforderlich. So vermeiden Sie Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern. Bei Installation von bis zu 5 Geräten an eine Sammelleitung muß... - Seite 31 Installation der Abluftleitung Die Abluft kann durch ein Mauerrohr Beispiel: Fensteranschluß oder einen Fensteranschluß direkt ins Freie geführt werden. Diese Teile sind beim Miele-Fachhandel / Kundendienst erhältlich. Beispiel: Mauerrohr 1. Gitterrahmen 4. Gitter 5. Klappe 8. Klemmstück (4x) 1. Gitterrahmen 9.
- Seite 32 Installation der Abluftleitung Installations-Beispiel 1 Installations-Beispiel 2 Versetzter Anschluß (Seitenansicht) mit flexiblem Versetzter Anschluß (Seitenansicht) mit Kunst- Abluftschlauch an einen Abluftkamin. stoff-Abflußrohr an ein Mauerrohr. 1. Mauerrohr A. = Drahtspiralschlauch 1. Mauerrohr 2. Übergangsstück 2. Anschlußstück B. = Flexibles Rohr 3.
-
Seite 33: Elektroanschluß
Elektroanschluß Elektroanschluß Der Trockner ist mit einer Wechsel- Über die Nennaufnahme und die ent- strom-Anschlußleitung (Länge ca. 2 m) sprechende Absicherung gibt das Ty- und Schuko-Stecker, anschlußfertig für penschild Auskunft. Bitte vergleichen Wechselstrom ~ 230 V 50 Hz ausgerü- Sie die Angaben auf dem Typenschild stet. -
Seite 34: Verbrauchsdaten
Verbrauchsdaten Verbrauchsdaten Programme Füll- Endschleuderstufe Energie Trockenzeit menge (im Haushalts- (einschl. Abkühlzeit) waschautomaten) Minuten U/min 10 A 16 A KOCH-/BUNTWÄSCHE 1200 3,20 Extratrocken 1400 3,05 1600 2,80 1200 2,70 Schranktrocken + 1400 2,60 1600 2,30 800 (70 % Restfeuchte) 3,30 Schranktrocken 1200 2,60... -
Seite 35: Technische Daten
Technische Daten Technische Daten Höhe......850 mm (verstellbar +10/-5 mm) Breite ......595 mm Tiefe . - Seite 36 Änderungen vorbehalten/001 0200 Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
