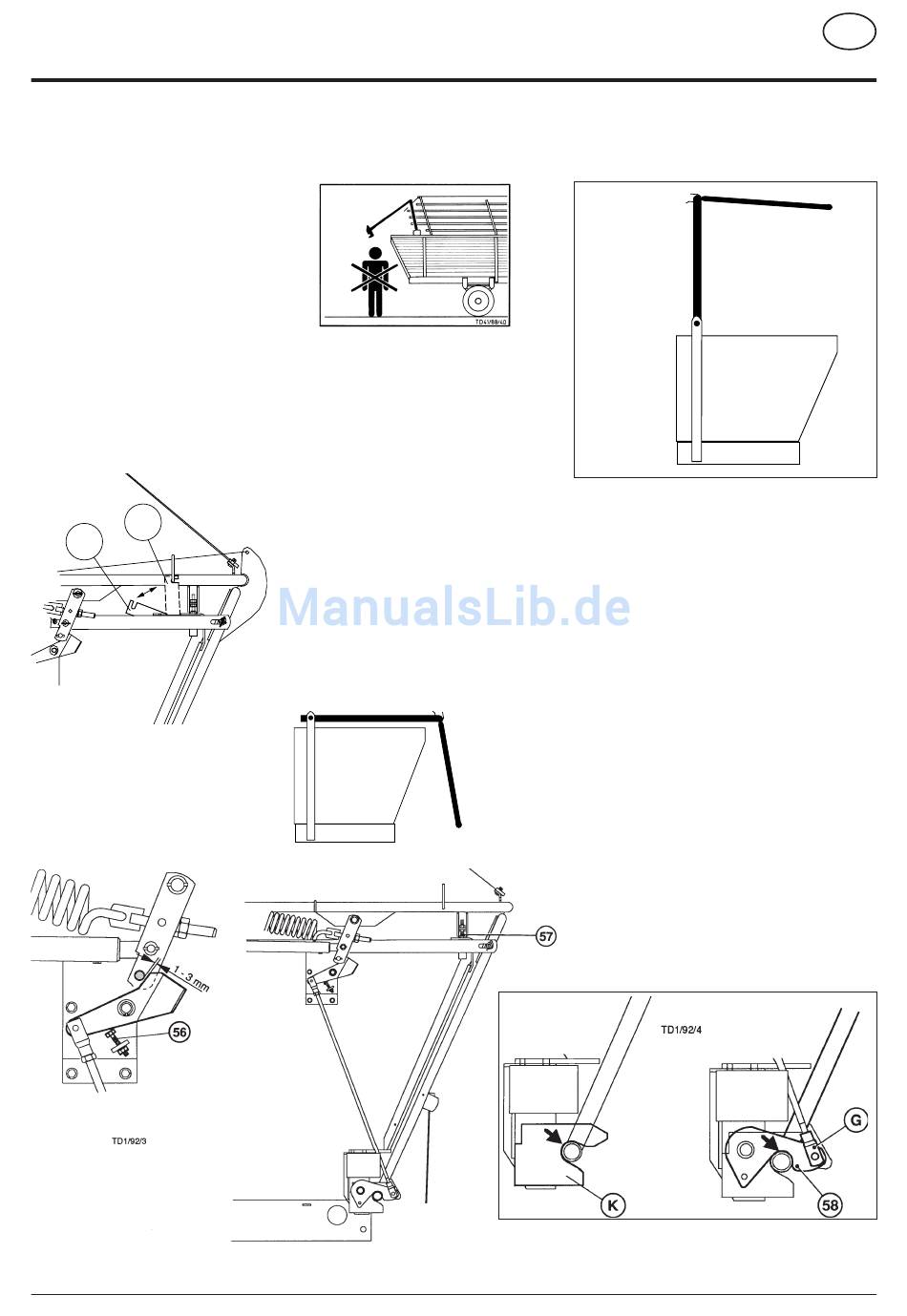

Hydraulisches Öffnen und Schließen der
Wagenrückwand
Beim Öffnen und Schließen der
Rückwand darf sich niemand im
Schwenkbereich befinden!
Nicht unter der hochgeschwenkten
Rückwand verweilen!
- Das Öffnen und Schließen erfolgt
hydraulisch vom Schleppersitz aus.
Die Verriegelungshaken (58) werden
dabei automatisch entriegelt bzw. verriegelt.
Entladen bei abgesenktem Dürrfutteraufbau
- Rohrbügel gegen Hochschwenken verriegeln (Haken links und rechts in
Stellung B).
B
A
TD7/91/11a
- Beim Öffnen schwenkt nur die
Rückwand nach hinten.
103 / RÜCKWAND 9500 D
TD79/90/38
- 33 -
RÜCKWAND
Entladen bei aufgestelltem
Dürrfutteraufbau
- Rohrbügel zum Hochschwenken entriegeln
(Haken links und rechts in Stellung A).
- Beim Öffnen schwenkt die Rückwand und der
Rohrbügel ganz nach oben.

Einstellungen

• Damit das Öffnen und Schließen der Rückwand
ordnungsgemäß funktioniert, sind die
Justierschrauben links und rechts in
nachstehender Reihenfolge entsprechend
einzustellen:
- Sechskantschraube (57) soweit verdrehen,
bis das untere Rohr der Rückwand in die
Kulisse (K) paßt.
- Abstand (1-3 mm) mittels Sechskantschraube
(56) einstellen.
- Gabelkopf (G) vom Bolzen abziehen und
verdrehen, bis der Korbhaken (58) ohne Spiel
am Rohr einrastet.
- Alle Kontermuttern auf Festsitz überprüfen.
D
TD79/90/39
