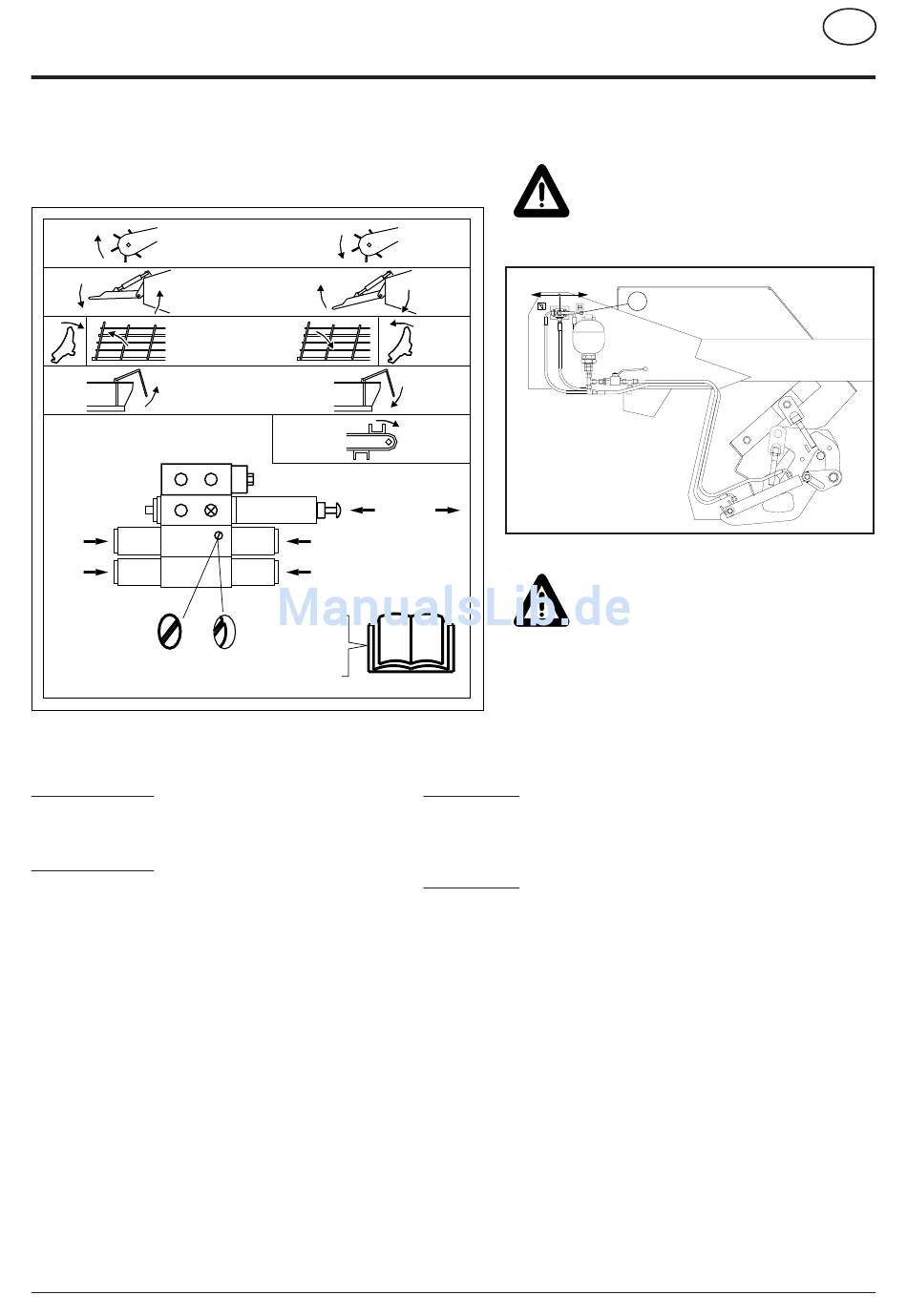

Handnotbetätigung der Hydraulikventile bei
Ausfall der Elektrik ( + Baujahr 1998)
Y5
Y5 Y2
Y5 Y3
Y5
P
A
Y2
Y4
Standard
Dürrfutteraufbau absenken
• Hebel "W" in Stellung "DA".
• Steuergerät (ST) am Schlepper in Senk- oder
Schwimmstellung schalten. Aufbau wird abgesenkt.
Dürrfutteraufbau ausheben
• Hebel "W" in Stellung "DA".
• Steuergerät (ST) am Schlepper in Hebestellung schalten
und gleichzeitig den Knopf auf Position "Y5" stellen. Die
Aufbau wird angehoben.
9800-D ELEK-STÖRUNG (103)
ELEKTROHYDRAULISCHE BEDIENUNG
Y1
Y4
T
B
Y6 Y5
Y1
Y3
(John Deere
Case Maxum
Case Magnum
Ford-Serie 40 LS
. . . . . )
Störungen und Abhilfe
Achtung!
Bei sämtlichen Behebungen von
Störungen unbedingt Zapfwelle
abschalten.
Am Speicherbehälter dürfen weder
Y1
SW DA
Y2
Y3
Y4
Y6
TD20/94/11
Schweiß- noch Lötarbeiten sowie
keinerlei mechanische Bearbeitung
vorgenommen werden.
Bei all diesen Hebe- bzw. Senk- oder Ein-
und Ausschaltvorgängen auf
Gefahrenabstände achten.
495.690
Schneidwerk ausschwenken
• Hebel "W" in Stellung "SW".
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Schneidwerk wird
ausgeschwenkt.
Schneidwerk einschwenken
• Hebel "W" in Stellung "SW".
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Schneidwerk wird eingeschwenkt.
- 26 -
