Störungen und Abhilfe
Achtung!
Bei sämtlichen Behebungen von Störungen
unbedingt Zapfwelle abschalten.
Am Speicherbehälter dürfen weder Schweiß-
noch Lötarbeiten sowie keinerlei mechanische
SW DA
W
TD20/94/11
Bearbeitung vorgenommen werden.
Bei all diesen Hebe- bzw. Senk- oder Ein- und
Ausschaltvorgängen auf Gefahrenabstände
achten.
Pick-up absenken
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y1" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Pick-up wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Pick-up ausheben
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y1" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Die Pick-up
wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Knickdeichsel absenken
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y2" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Deichsel wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Knickdeichsel ausheben
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y2" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Die Deichsel
wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Dürrfutteraufbau absenken
• Hebel "W" in Stellung "DA".
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Aufbau wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
103 / ELEK-STÖRUNG 9400 D
ELEKTROHYDRAULISCHE BEDIENUNG

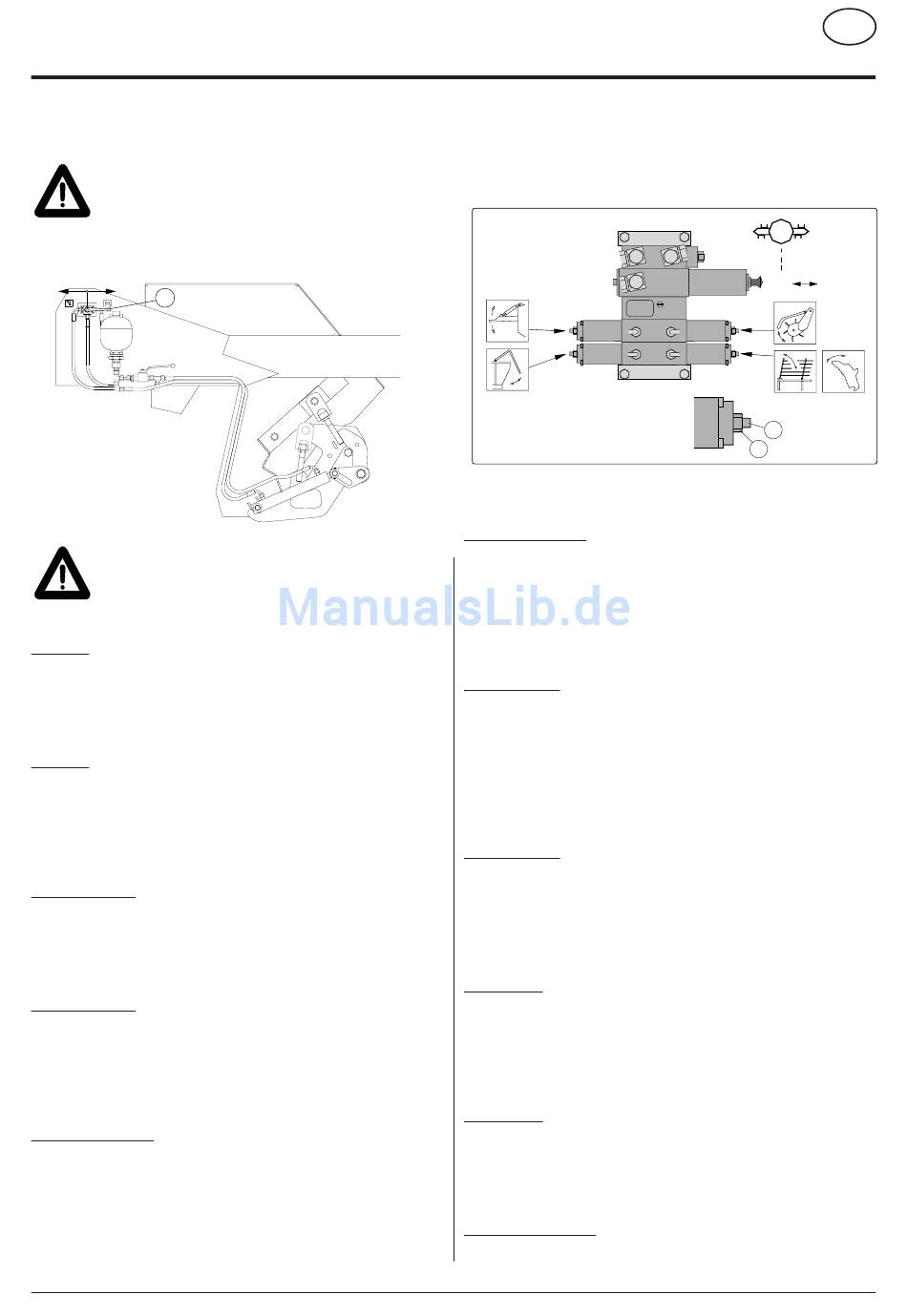

Handnotbetätigung der Hydraulikventile
bei Ausfall der Elektrik ( - Baujahr 1997)
TD 20/94/10
Dürrfutteraufbau ausheben
• Hebel "W" in Stellung "DA".
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Die Aufbau
wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Schneidwerk ausschwenken
• Steuergerät (ST) am Schlepper in Sperrstellung schalten.
• Hebel "W" in Stellung "SW".
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Schneidwerk
wird ausgeschwenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Schneidwerk einschwenken
• Hebel "W" in Stellung "SW".
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Schneidwerk wird eingeschwenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Rückwand öffnen
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y4" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten und
gleichzeitig den Knopf auf Position "Y5" stellen. Rückwand
wird geöffnet.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Rückwand schließen
• Kontermutter "G" lösen.
• Schraube "H" am Ventil "Y4" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Rückwand wird geschlossen.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern.
Kratzbodenantrieb einschalten
• Den Knopf auf Position "Y6" stellen.
- 25 -
Y2 Y1
Y4 Y3
G
D
Y6 Y5
H
