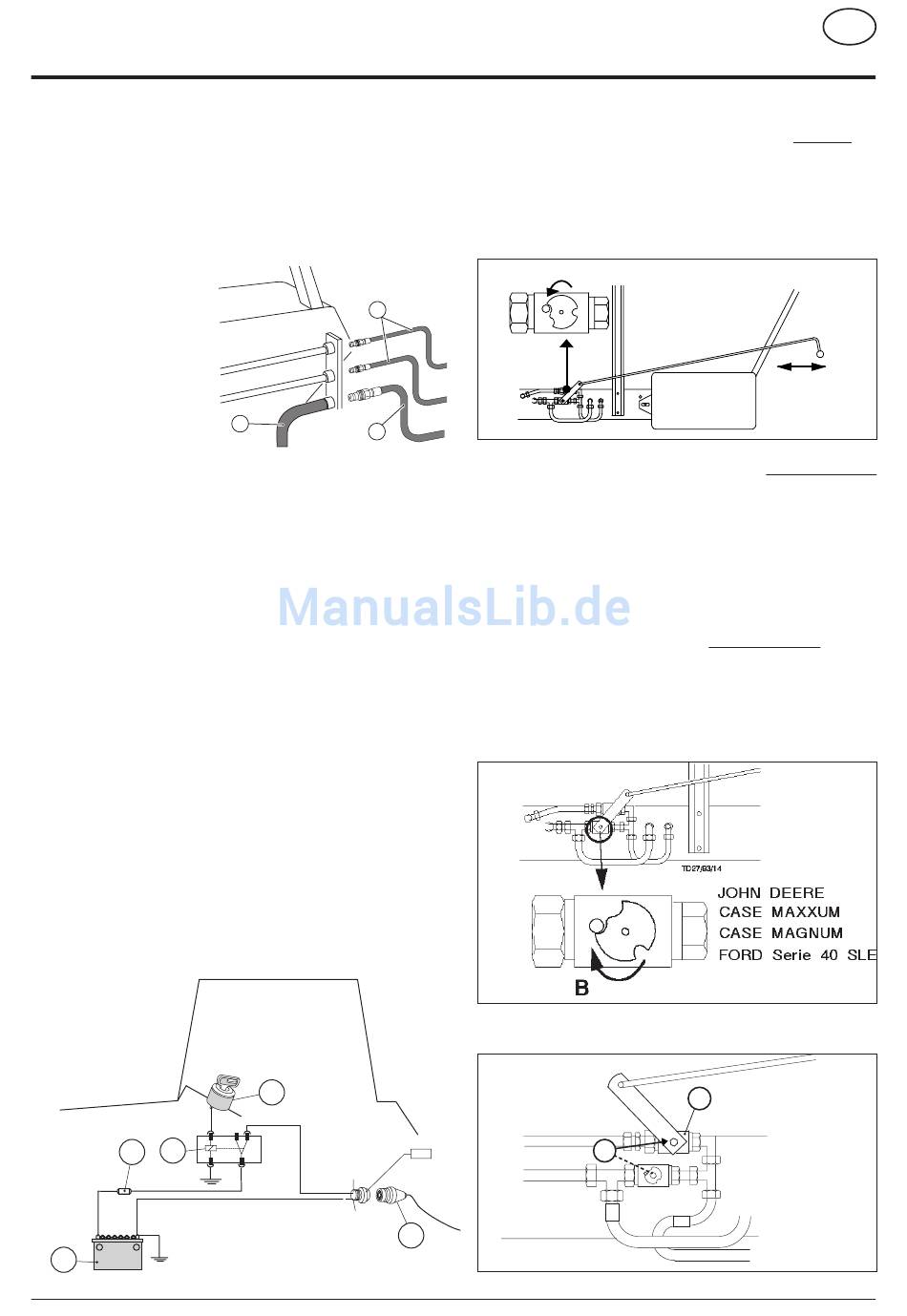

Hydraulikanschluß
Einfachwirkendes Steuergerät
Sollte der Schlepper nur ein einfachwirkendes Steuerventil
besitzen, ist es unbedingt erforderlich, eine Ölrücklaufleitung
(T) von Ihrer Fachwerkstätte montieren zu lassen.
- Druckleitung (1) an das
e i n f a c h w i r k e n d e
Steuergerät anschließen.
- Ölrücklaufschlauch (2) (mit
stärkerem Querschnitt) an
die Ölrücklaufleitung des
Schleppers ankuppeln.
Doppeltwirkendes
Steuergerät
- Druckleitung (1) und Ölrücklaufleitung (2) (mit stärkerem
Querschnitt) anschließen.
Hinweis
Tritt während des Betriebes Ölerwärmung auf, so soll an ein
einfachwirkendes Steuergerät angeschlossen werden (siehe
oben).

Stromversorgung

• Die Stromversorgung (8) 12 V erfolgt über ein Relais (9),
welches über das Zündschloß (10) anzusteuern ist.
• Leiterquerschnitt 2,5 mm
• Die Stromversorgung für die Ladewagenbedienung erfolgt
über die Steckdosen-Anschlüsse "54g" (+Pol) und "31" (-
Pol).
Diese Umrüstung ist nur durch eine Fachwerkstätte
durchzuführen.
• Nicht direkt an Zündschloß anklemmen.
• Nicht direkt an der Batterie anklemmen (Brandgefahr bzw.
Beschädigung der elektrischen Anlage).
Elektrische Verbindung herstellen
- Nach Durchführung der oben angeführten Arbeiten 7-poligen
Stecker (12) vom Ladewagen an die Steckdose kuppeln.
- B e l e u c h t u n g
überprüfen.
86
9
11
-
+
8
12V=
0200-D ELEK-HYD_537

ELEKTROHYDRAULISCHE BEDIENUNG

1
T
2
TD 18/93/10
2 , Absicherung 16A (11).
10
86a 87
85 30
"54g"
"31"
TD 18/93/11
Standardposition:
• z. B. Standardschlepper mit Zahnradpumpe.
- Für diese Schleppertypen gilt die serienmäßige
Grundeinstellung am Abschalthahn (Stellung A). In dieser
Stellung ist der Abschalthahn offen.
Hinweis!
Hydrauliksystem und die Anlage wird in dieser Schaltstellung
(Stellung A) betrieben so tritt eine Erhitzung des Hydrauliköles
auf (bedingt durch das ständige Fördern der maximalen
Ölmenge).
Abhilfe: Wie nachfolgend beschrieben das System am
Ladewagen umstellen oder die Ölfördermenge am Schlepper
verringern.
Achtung!
bei Schleppern mit geschlossenem
Hydrauliksystem
• JOHN-DEERE, FORD Serie 40 SLE
CASE-MAGNUM, CASE-MAXXUM,
- Abschalthahn schließen (Stellung B).
- Hebel (7) demontieren und auf Abschalthahn (11) anbringen.
JOHN DEERE
CASE MAXXUM
CASE MAGNUM
FORD Serie 40 SLE
7-POL
TD27/93/16
12
- 17 -
bei Schlepper mit offenem
Hydrauliksystem:
A
TD7/91/22
Hat der Schlepper ein geschlossenes
11
7
D
EIN
AUS
MARCHE
ARRET
ON
OFF
AAN
UIT
