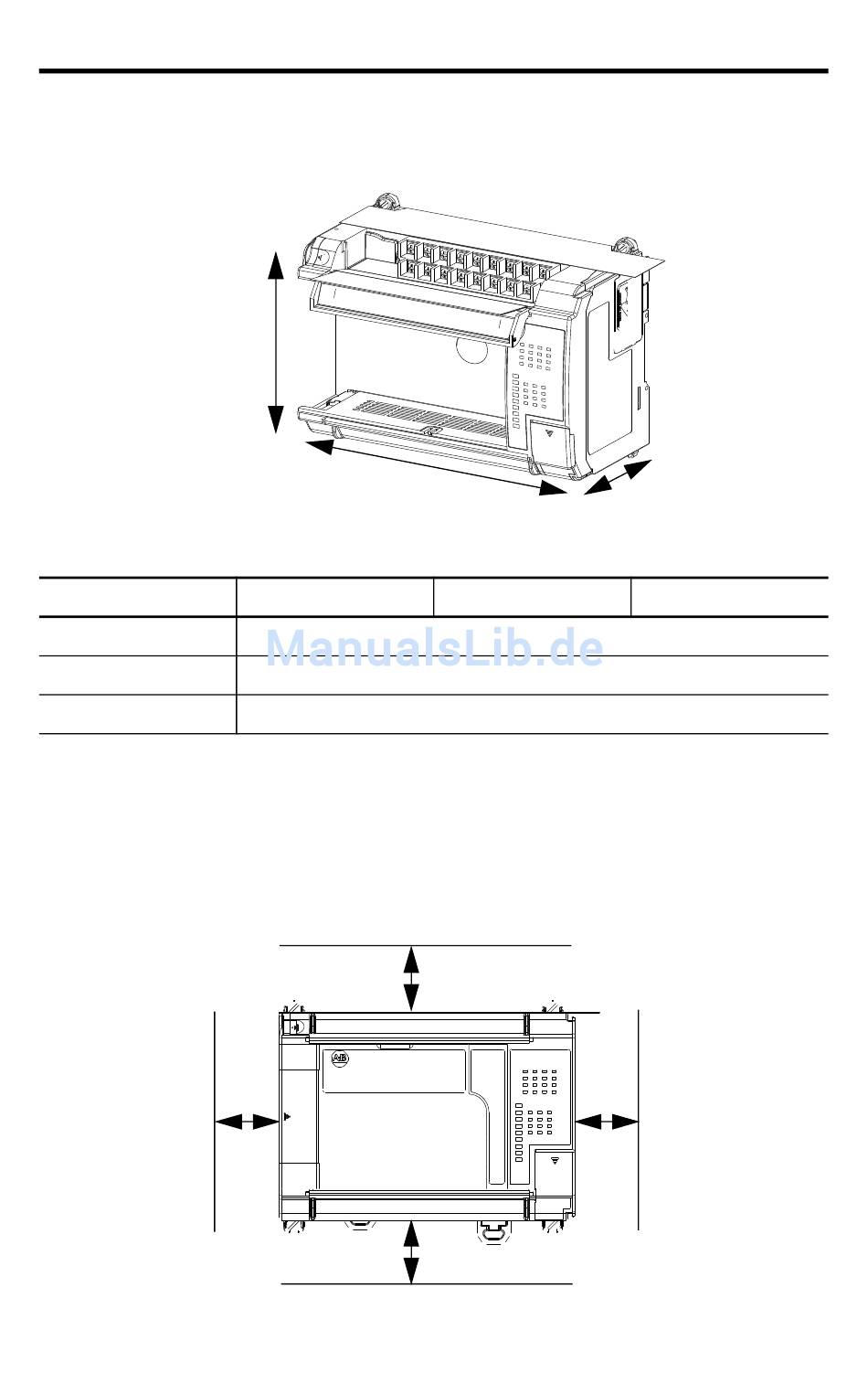

Dimensions de montage

Table 5 Dimensions
Dimensions
Hauteur (A)
Largeur (B)
Profondeur (C)
Dégagements
L'unité de base est conçue pour être montée horizontalement avec les E/S
Compact™ sur la droite. Laissez 50 mm de dégagement de tous les côtés pour la
ventilation, comme indiqué ci-dessous.
Côté
Unité de base de l'automate programmable MicroLogix™ 1500
A
B
1764-24AWA 1764-24BWA
138 mm
168 mm
87 mm
Dessus
Dessous
Publication 1764-IN001B-MU-P
C
1764-28BXB
Côté
