Einsetzen der Lampe
Achtung: Den Sofittenlampeneinsatz nur
mit einem trockenem Tuch anfassen.
Der Lampeneinsatz ist beim Einsetzen bis
zum spürbaren Einrasten der Sockelteile in
die Fassung einzudrücken.
Bei Abweichungen der Nennspannungen
>5% sind die Angaben der Lampenher-
steller zu beachten.
Die Leuchtmittel gehören nicht zum
Lieferumfang.
6 6 6 6 6
Cooper Crouse-Hinds GmbH
Explosionsgeschützte Leuchten
Typ: dHLS 85 und dTLS 85
Das Einsetzen des Leuchtmittels in die
Lampenfassung der Leuchte dTLS 85 und
dHLS wird wie folgt durchgeführt:

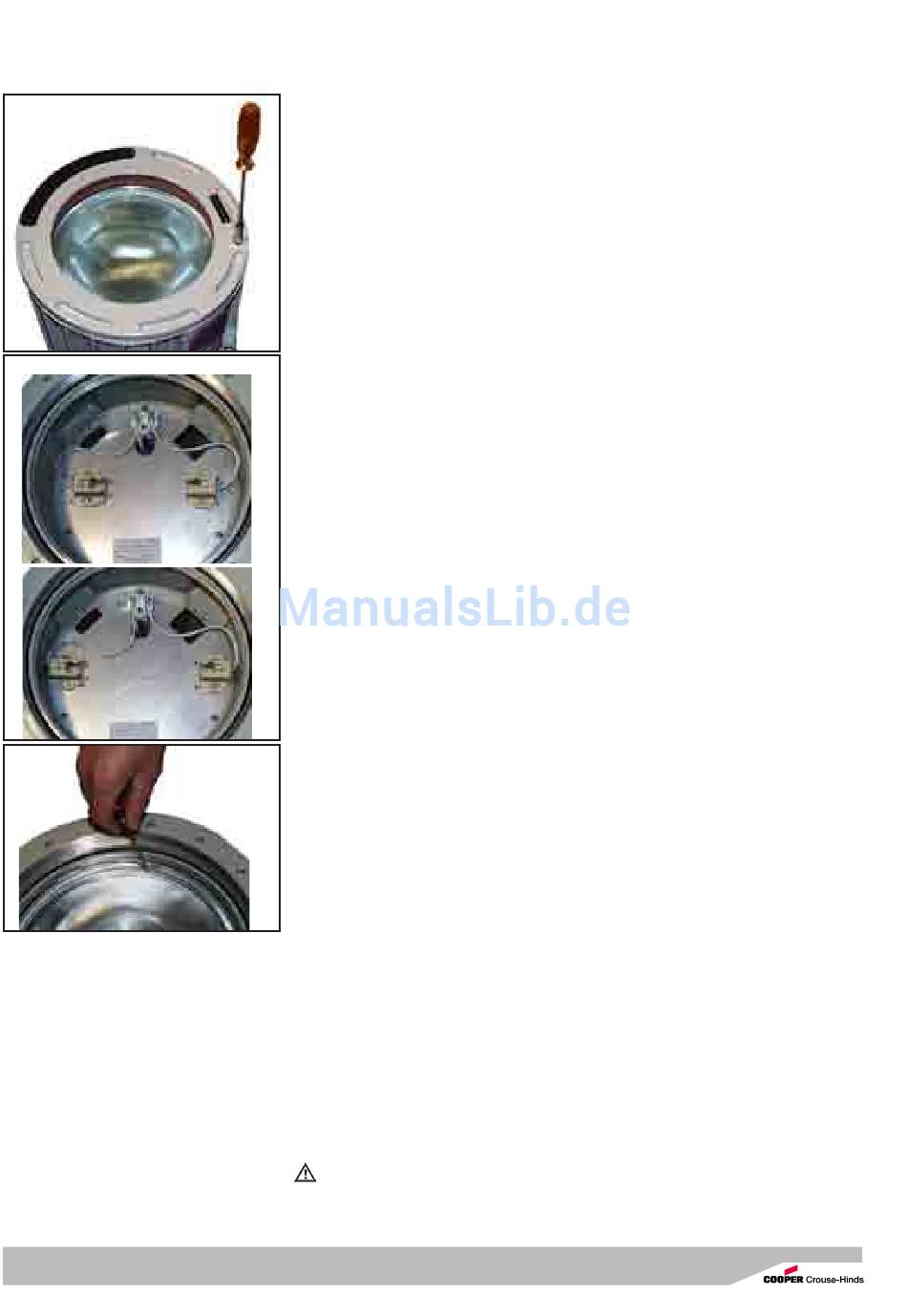

Den Glashaltering aus dem Leuchtengehäuse
herausschrauben. Dazu muss zunächst die
Sechskantsicherungsschraube M5 im Glas-
haltering gelöst werden (siehe Bild 4).
Die Lampenfassung ist dann zugänglich und
das Leuchtmittel kann in die Leuchte einge-
setzt werden.
Die Leuchte dTLS wird serienmäßig für den
Einsatz von Metalldampf Hochdrucklampen
ausgeliefert. Der Fassungsträgerabstand
beträgt dafür 149 mm (siehe Bild 5).
Sollen Natriumdampf Hochdrucklampen
eingesetzt werden, so sind die Fassungs-
träger auf 193 mm Fassungsträgerabstand
umzubauen (entsprechende Gewinde-
bohrungen sind vorhanden, siehe Bild 5).
Gilt nicht für dTLS 85070.
Ist die Leuchte dTLS mit einer "Streuscheibe
mit Reflektor" ausgestattet, so ist zum Entfer-
nen dieser Einheit zuerst der Sicherungsring
für die Fixierung zu entfernen (siehe Bild 6).
Nach dem Einsetzen des Leuchtmittels werden
die Leuchten in umgekehrter Reihenfolge
durch Einschrauben des Glashalteringes
verschlossen. Es ist dabei darauf zu achten,
dass sich die Sechskantsicherungsschraube
bei verschlossener Leuchte zwischen zwei
Kennzeichnungsrippen befindet (siehe Bild 6 ).
6.5
Schließen des Gerätes
Beim Aufsetzen des Glashalteringes ist
darauf zu achten, dass das Deckel-
gewinde korrekt in das Leuchtengehäuse
eingeschraubt wird.
Alle Fremdkörper sind aus dem Gerät zu
entfernen.
Zur Sicherstellung der erforderlichen Min-
destschutzart ist der Glashaltering bis zum
Anschlag in das Leuchtengehäuse einzu-
schrauben und mit der Sicherungsschraube zu
fixieren.
Ebenso sind die Deckelschrauben fest
anzuziehen.
6.6
Inbetriebnahme
Vor Inbetriebnahme des Betriebsmittels sind
die in den einzelnen nationalen Bestimmungen
genannten Prüfungen durchzuführen.
Außerdem ist vor der Inbetriebnahme die
korrekte Funktion und Installation des
Betriebsmittels in Übereinstimmung mit dieser
Betriebsanleitung und anderen anwendbaren
Bestimmungen zu überprüfen.
Unsachgemäße Installation und Betrieb der
Leuchten kann zum Verlust der Garantie
führen.
Bei Inbetriebnahme von Leuchten mit
Kompensationskasten sicherstellen, dass
keine explosive Atmosphäre vorhanden
ist oder dass die Umgebungstemperatur
über -20 °C liegt.
7
Instandhaltung / Wartung
Die für die Wartung / Instandhaltung von
elektrischen Betriebsmitteln in explosions-
gefährdeten Bereichen geltenden nationa-
len Bestimmungen sind einzuhalten.
Vor Öffnen des Gehäuses Spannungs-
freiheit sicherstellen bzw. geeignete
Schutzmaßnahmen ergreifen.
Achtung: Mindestens 10 Minuten vom
Ausschalten bis zum Öffnen der Leuchte
warten!
Die erforderlichen Wartungsintervalle sind
anwendungsspezifisch und daher in Abhän-
gigkeit von den Einsatzbedingungen vom
Betreiber festzulegen.
Im Rahmen der Wartung sind vor allem die
Teile, von denen die Zündschutzart abhängt,
zu prüfen (z.B. Unversehrtheit des Gehäuses,
der Dichtungen und der Kabel- und Leitungs-
einführungen).
Sollte bei einer Wartung festgestellt werden,
dass Instandsetzungsarbeiten erforderlich
sind, ist Abschnitt 8 dieser Betriebsanleitung
zu beachten.
Kompensationskasten:
Achtung! Der Zustand der über den
Entlüftungsöffnungen der Kondensatoren
vorhandenen Klebeabdeckung, ist in
geeigneten Zeitabständen zu überprüfen.
Kondensatoren mit beschädigter
Klebebandabdeckung sind auszutauschen.
8
Reparatur / Instandsetzung
Instandsetzungsarbeiten / Reparaturen
dürfen nur mit CEAG Originalersatzteilen
vorgenommen werden.
Bei Schäden an der druckfesten Kapse-
lung ist nur ein Austausch zulässig. Im
Zweifelsfalle ist das betroffene Betriebsmit-
tel an CCH zur Reparatur zurückzugeben.
Reparaturen, die den Explosionsschutz
betreffen, dürfen nur von CCH oder einer
qualifizierten Elektrofachkraft in Überein-
stimmung mit national geltenden Regeln
durchgeführt werden.
Spaltbegrenzungsflächen dürfen nachträglich
weder bearbeitet noch lackiert werden.
Umbauten oder Änderungen am Betriebsmittel
sind nicht gestattet; ausgenommen ist das
Anbringen von Original CEAG Zubehörteilen.
9
Entsorgung / Wiederver-
wertung
Bei der Entsorgung des Betriebsmittels sind
die jeweils geltenden nationalen Abfall-
beseitigungsvorschriften zu beachten!
Programmänderungen
und -ergänzungen sind vorbehalten.
